メカニカル部品技術窓口
熟練の技ステージ(X軸)
- 通常単価(税別)
- 18,170円～28,478円
- 税込単価
- 19,987円～31,326円
熟練の技によるアリ溝の摺り合わせ技術で高品質・低価格を実現。なめらかな摺動と、...
詳細情報を確認する
商品情報
外形図
XJK-40
XJK-60
XJK-90
製品仕様
材質
- ステージ本体：アルミ合金製
- 表面処理：梨地黒アルマイト
製品仕様
ラック&ピニオン式
| 型番 | ステージ面 （mm） | 移動量 （mm） | ハンドル一回転 移動量（mm） | 移動精度（μm） | 耐荷重 N （kgf） | 目盛最小 読取 （mm） | 自重 （kg） | |
|---|---|---|---|---|---|---|---|---|
| 真直度 | 運動時平行度 | |||||||
| XJK-40 | 24.8×42 | ±12 | 18 | 20 | 25 | 29.4（3） | 0.1 | 0.17 |
| XJK-60 | 40×60 | ±21 | 18 | 30 | 30 | 39.2（4） | 0.1 | 0.29 |
| XJK-90 | 40×90 | ±35 | 18 | 30 | 30 | 39.2（4） | 0.1 | 0.40 |
| XJK-140 | 40×140 | ±60 | 18 | 30 | 30 | 39.2（4） | 0.1 | 0.56 |
使用例
組み合わせ例

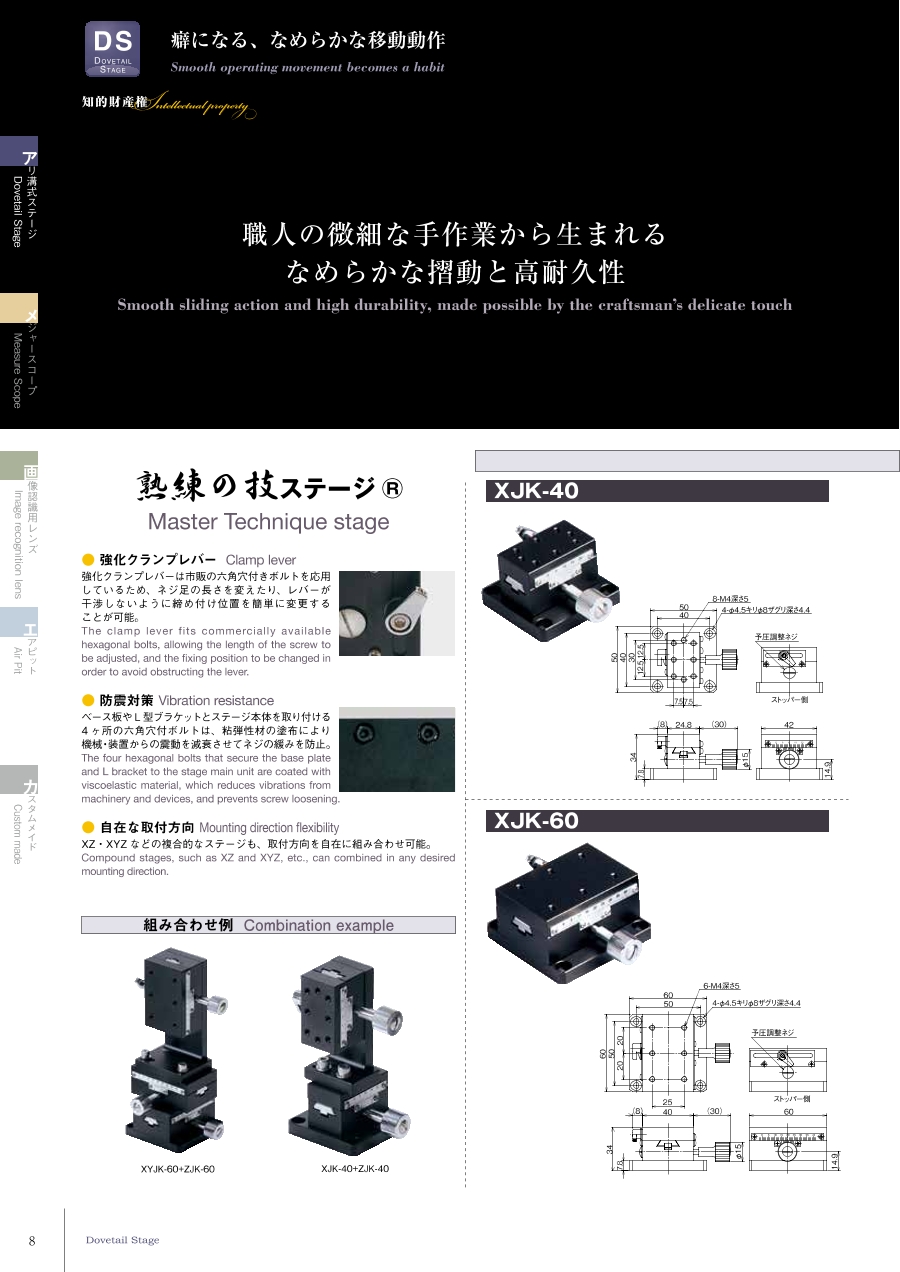

商品特長詳細
熟練の技によるアリ溝の摺り合わせ技術で高品質・低価格を実現しました。なめらかな摺動と、高耐久性が特長です。また、クランプレバーの採用により固定保持力もアップし、レバーの位置方向セットも自在です。
ボルトネジ固定部は、粘弾性材塗布により震動や衝撃を吸収・減衰させて、ネジの緩みを防止します。
強化クランプレバー
防震対策
自在な取付方向
XZ・XYZ などの複合的なステージも、取付方向を自在に組み合わせ可能。
詳細情報
基本情報
熟練の技によるアリ溝の摺り合わせ技術で高品質・低価格を実現。なめらかな摺動と、高耐久性が特長。クランプレバーの採用により固定保持力もアップし、レバーの位置方向セットも自在。ボルトネジ固定部は、粘弾性材塗布により震動や衝撃を吸収・減衰させて、ネジの緩みを防止。
