倍率可変式テレセントリックレンズ（5M対応レンズ） VS-TECシリーズ
- 通常単価(税別)
- 145,834円～213,889円
- 税込単価
- 160,417円～235,278円
倍率可変式テレセントリックレンズ。【特長】・500万画素カメラに対応した次世代テレセントリックマクロレ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
VS-TEC シリーズ 倍率可変式テレセントリックレンズ（5M対応レンズ）の仕様
VS-TEC0304
| 光学倍率可変範囲 | 0.3×～0.4× | ||
|---|---|---|---|
| 光学倍率 | 0.3× | 0.35× | 0.4× |
| 視野2/3"（V×H mm） | 22.0×29.3 | 18.9×25.1 | 16.5×22.0 |
| 視野1/2"（V×H mm） | 16.0×21.3 | 13.7×18.3 | 12.0×16.0 |
| 視野1/3"（V×H mm） | 12.0×16.0 | 10.3×13.7 | 9.0×12.0 |
| WD（mm） | 212.1 | 175.1 | 147.8 |
| 物像間距離O/I（mm） | 353.6 | 316.6 | 289.3 |
| 実効F | 4.32 | 4.66 | 5.00 |
| N.A. | 0.035 | 0.038 | 0.040 |
| 被写界深度*1（mm） | 3.8 | 3.0 | 2.5 |
| TVディストーション | 0.02% | -0.01% | -0.03% |
| 重量 | 約360g | ||
| 適合カメラ／マウント | 2/3"以下／Cマウント | ||
*1:Φ0.04（許容錯乱円径0.04mm）時の計算値

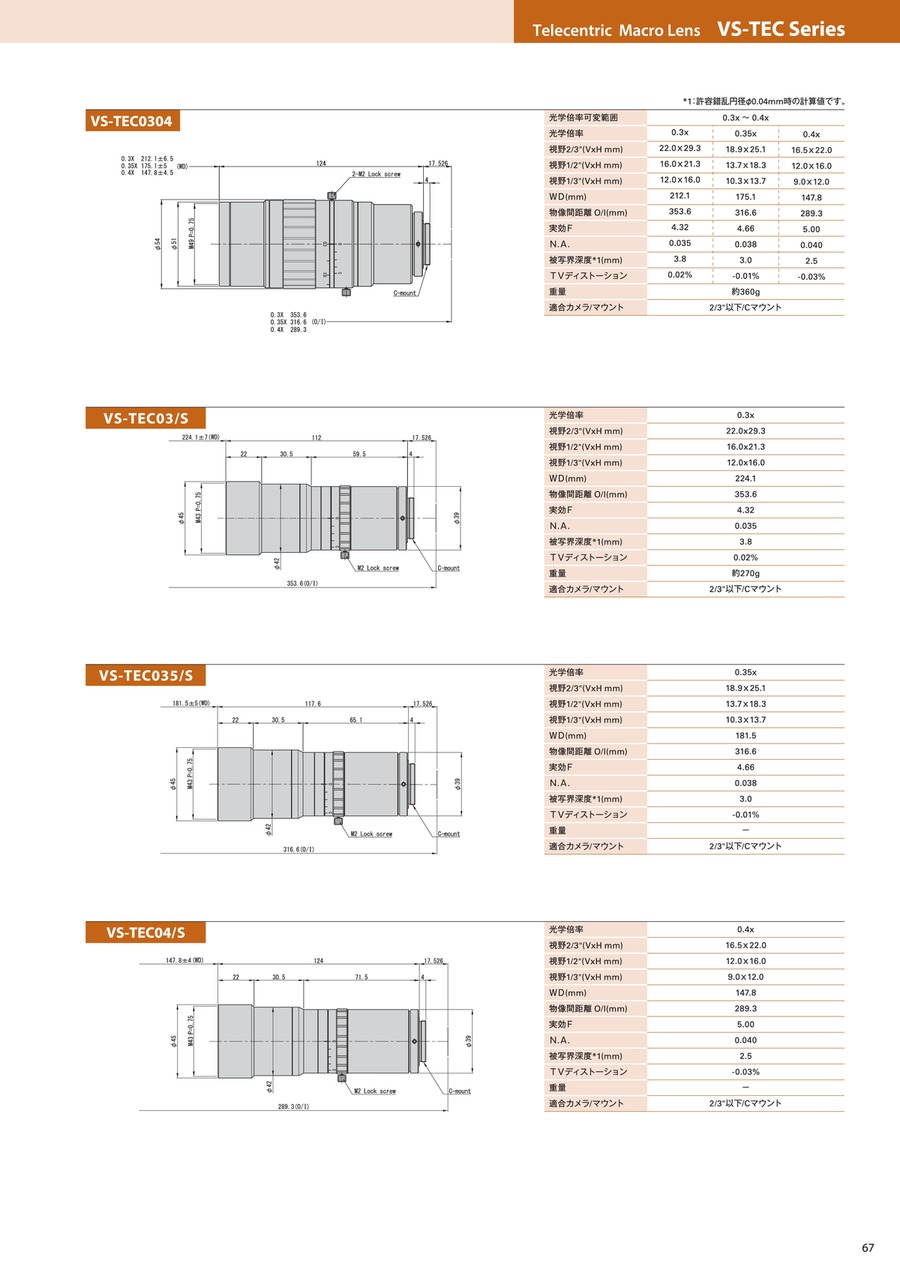

VS-TEC0304寸法図
VS-TEC0513
| 光学倍率可変範囲 | 0.5×～1.3× | ||
|---|---|---|---|
| 光学倍率 | 0.5× | 0.75× | 1.3× |
| 視野2/3"（V×H mm） | 13.2×17.6 | 8.8×11.7 | 5.1×6.8 |
| 視野1/2"（V×H mm） | 9.6×12.8 | 6.4×8.5 | 3.7×4.9 |
| 視野1/3"（V×H mm） | 7.2×9.6 | 4.8×6.4 | 2.8×3.7 |
| WD（mm） | 171.7 | 130.7 | 95.9 |
| 物像間距離O/I（mm） | 270.2 | 244.3 | 243.5 |
| 実効F | 5.27 | 6.8 | 10.18 |
| N.A. | 0.047 | 0.055 | 0.064 |
| 被写界深度*1（mm） | 1.7 | 1.0 | 0.5 |
| TVディストーション | 0.03% | 0.02% | 0.01% |
| 重量 | 約260g | ||
| 適合カメラ／マウント | 2/3"以下／Cマウント | ||
*1:Φ0.04（許容錯乱円径0.04mm）時の計算値
VS-TEC0513寸法図
| 倍率 | WD | L |
|---|---|---|
| ×0.5 | 171.7 | 81 |
| ×0.6 | 151.3 | 86.8 |
| ×0.7 | 136.7 | 92.9 |
| ×0.8 | 125.6 | 99.2 |
| ×0.9 | 117.1 | 105.3 |
| ×1.0 | 110.3 | 111.4 |
| ×1.1 | 104.6 | 117.6 |
| ×1.2 | 100 | 123.8 |
| ×1.3 | 95.9 | 130.1 |
ミラーユニット（ｘ0.5以上のみ使用可能）
ミラーユニット（写真1、2）VS-PZ-C305を装着する事により、高さ方向にスペースが無い場合でも使用することが可能。
擬似同軸ユニット（写真3）VS-HM305を装着する事により、同軸落射照明画像を取得可能。
ミラーユニット 写真1、2、3
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
213,889円 ( 235,278円 ) | 19日目 |
145,834円 ( 160,417円 ) | 19日目 |
詳細情報
基本情報
倍率可変式テレセントリックレンズ。
【特長】
・500万画素カメラに対応した次世代テレセントリックマクロレンズ。
・テレセントリックレンズとマクロレンズの良い特徴のみをミックスし実現した新可変倍率レンズ。
・可変絞りもあり、被写界深度とコントラストのバランス調整も可能。
・仕様数値のみでは判断できない次世代テレセントリックマクロレンズ。
【用途】
・レンズ。
