ヴイ・エス・テクノロジー

ハイレゾリューションテレセントリックレンズ VS-TCHシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 100,625円～160,417円特別価格

税込単価: 110,688円～176,459円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヴイ・エス・テクノロジー

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ヴイ・エス・テクノロジー

通常出荷日：19 日目

TCシリーズのWD65、110mmをメガピクセル化した高解像の新テレセントリッ...

種類
テレセントリックレンズ
最大適合カメラ (インチ)
2/3

未確定：候補が25型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

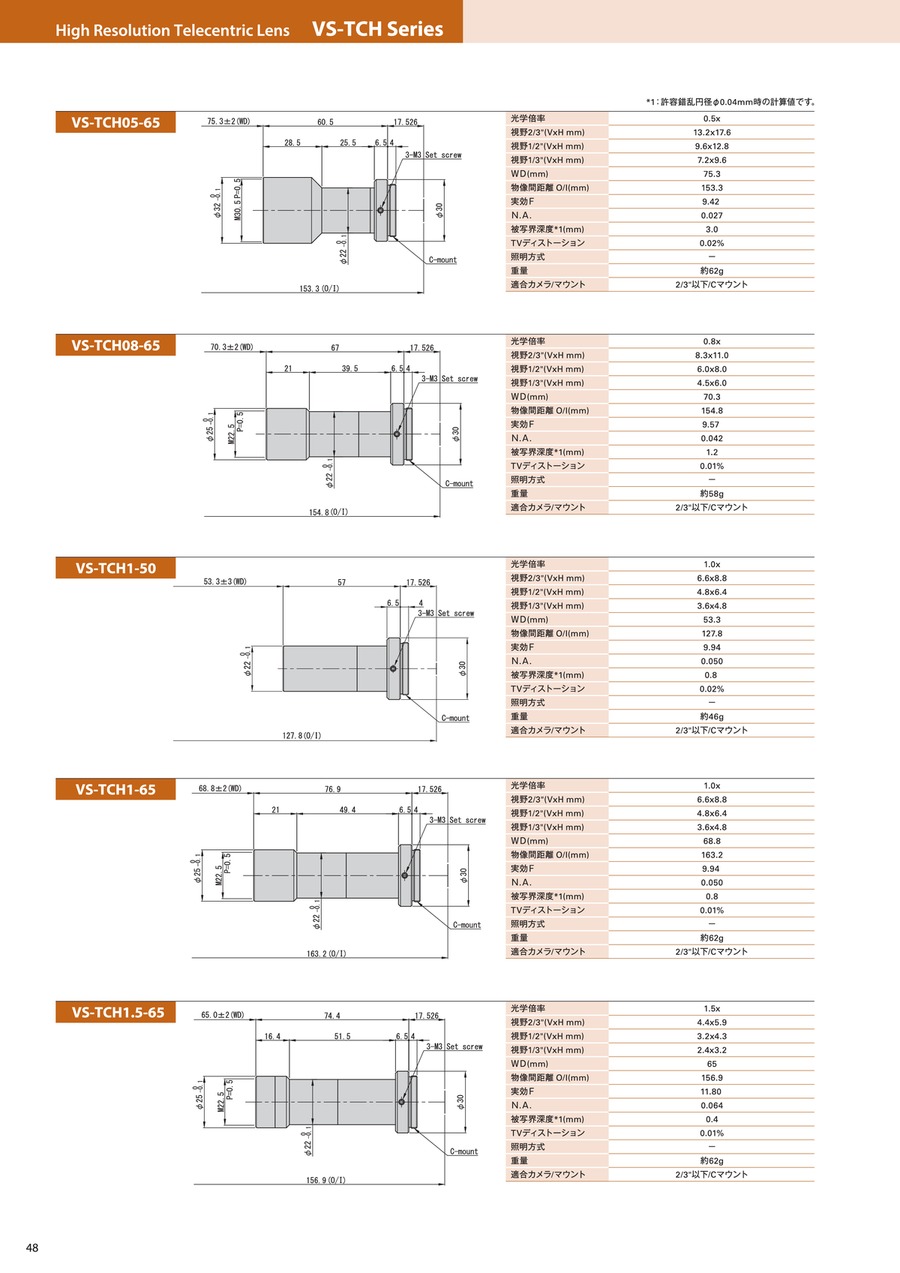

ハイレゾリューションテレセントリックレンズ VS-TCHシリーズの仕様

型式	光学倍率	WD（MM）	実効F	NA	同軸落射照明	適合センサー
VS-TCH05-65	0.5x	75.3	9.4	0.027	-	2/3"
VS-TCH08-65	0.8x	70.3	9.6	0.042	-	2/3"
VS-TCH1-65	1.0x	68.8	9.9	0.050	-	2/3"
VS-TCH1-50	1.0x	53.3	9.9	0.050	-	2/3"
VS-TCH1.5-65	1.5x	65.0	11.8	0.064	-	2/3"
VS-TCH2-65	2.0x	65.0	13.6	0.074	-	2/3"
VS-TCH3-60	3.0x	59.8	20.5	0.073	-	2/3"
VS-TCH4-65	4.0x	65.0	17.9	0.112	-	2/3"
VS-TCH6-65	6.0x	65.8	27.0	0.111	-	2/3"
VS-TCH05-65CO	0.5x	75.3	9.4	0.027	○	2/3"
VS-TCH08-65CO	0.8x	70.3	9.6	0.042	○	2/3"
VS-TCH1-50CO	1.0x	53.3	9.9	0.050	○	2/3"
VS-TCH1-65CO	1.0x	68.8	9.9	0.050	○	2/3"
VS-TCH1.5-65CO	1.5x	65.0	11.8	0.064	○	2/3"
VS-TCH2-65CO	2.0x	65.0	13.6	0.074	○	2/3"
VS-TCH3-60CO	3.0x	59.8	20.5	0.073	○	2/3"
VS-TCH4-65CO	4.0x	65.0	17.9	0.112	○	2/3"
VS-TCH6-65CO	6.0x	65.8	27.0	0.111	○	2/3"
VS-TCH05-110	0.5x	110.8	9.5	0.026	-	2/3"
VS-TCH08-110	0.8x	110.7	11.0	0.036	-	2/3"
VS-TCH1-110	1.0x	110.3	10.5	0.048	-	2/3"
VS-TCH1.5-110	1.5x	110.8	12.0	0.063	-	2/3"
VS-TCH2-110	2.0x	110.8	13.5	0.074	-	2/3"
VS-TCH3-100	3.0x	103.1	20.9	0.072	-	2/3"
VS-TCH4-110	4.0x	110.8	22.2	0.090	-	2/3"
VS-TCH6-110	6.0x	110.9	39.3	0.076	-	2/3"
VS-TCH05-110CO	0.5x	110.8	9.5	0.026	○	2/3"
VS-TCH08-110CO	0.8x	110.7	11.0	0.036	○	2/3"
VS-TCH1-110CO	1.0x	110.3	10.5	0.048	○	2/3"
VS-TCH1.5-110CO	1.5x	110.8	12.0	0.063	○	2/3"
VS-TCH2-110CO	2.0x	110.8	13.5	0.074	○	2/3"
VS-TCH3-100CO	3.0x	103.1	20.9	0.072	○	2/3"
VS-TCH4-110CO	4.0x	110.8	22.2	0.090	○	2/3"
VS-TCH6-110CO	6.0x	110.9	39.3	0.076	○	2/3"

ディストーションレス設計

ディストーションレス設計　グラフ1、グラフ2

周辺光量差

周辺光量差従来機種、VS-TCHシリーズ

レンズ分解能、NA値と被写界深度（DOF）の関係

検証環境

カメラ : STC -A152 A
レンズ : NA高 VS-TCM022-150/S（開放）　NA低 VS-TCM022-150/S（close）
照明 : チャート時 UEB-70W50　サイコロ時 UNSL-73W100

レンズ分解能、NA値と被写界深度（DOF）の関係図

型番リスト

表示件数

型番

倍率

(mm)

有効FNO

分解能

(μm)

物像間距離 O/I

(mm)

詳細タイプ

質量

(g)

最小発注数量

0.5	75.3	9.42	12.4	153.3	ストレートタイプ/ミドルWD	62	1個
0.5	75.3	9.42	12.4	153.3	同軸/ミドルWD	74.5	1個
0.5	110.8	9.49	12.9	256.8	ストレートタイプ/ロングWD	93	1個
0.5	110.8	9.49	12.9	256.8	同軸/ロングWD	106	1個
0.8	70.3	9.57	7.9	154.8	ストレートタイプ/ミドルWD	58	1個
0.8	70.3	9.57	7.9	154.8	同軸/ミドルWD	70	1個
0.8	110.7	10.95	9.3	256.7	ストレートタイプ/ロングWD	93	1個
1	53.3	9.94	6.7	127.8	ストレートタイプ/ミドルWD	46	1個
1	53.3	9.94	6.7	127.8	同軸/ミドルWD	-	1個
1	68.8	9.94	6.7	163.2	ストレートタイプ/ミドルWD	62	1個
1	68.8	9.94	6.7	163.2	同軸/ミドルWD	74	1個
1	110.3	10.49	7	256.8	ストレートタイプ/ロングWD	92	1個
1	110.3	10.49	7	256.8	同軸/ロングWD	105	1個
1.5	65	11.8	5.2	156.9	ストレートタイプ/ミドルWD	62	1個
1.5	65	11.8	5.2	156.9	同軸/ミドルWD	74	1個
1.5	110.8	11.97	5.3	256.8	ストレートタイプ/ロングWD	85	1個
1.5	110.8	11.97	5.3	256.8	同軸/ロングWD	99	1個
2	65	13.6	4.5	162.7	ストレートタイプ/ミドルWD	58	1個
2	65	13.6	4.5	162.7	同軸/ミドルWD	71	1個
2	110.8	13.5	4.5	256.8	ストレートタイプ/ロングWD	89	1個
2	110.8	13.5	4.5	256.8	同軸/ロングWD	102	1個
3	59.8	20.5	4.6	188.7	ストレートタイプ/ミドルWD	75	1個
3	59.8	20.5	4.6	188.7	同軸/ミドルWD	80	1個
3	103.1	20.9	4.7	295.3	ストレートタイプ/ロングWD	115	1個
3	103.1	20.9	4.7	295.3	同軸/ロングWD	120	1個

通常単価(税別) (税込単価)	通常出荷日

131,250円118,125円 ( 129,938円 )	5日目
140,973円 ( 155,070円 )	5日目
150,695円 ( 165,765円 )	6日目
160,417円 ( 176,459円 )	5日目
102,084円 ( 112,292円 )	5日目
111,806円100,625円 ( 110,688円 )	5日目
111,806円 ( 122,987円 )	5日目
121,528円109,375円 ( 120,313円 )	5日目
131,250円118,125円 ( 129,938円 )	5日目
102,084円91,875円 ( 101,063円 )	19日目
111,806円 ( 122,987円 )	5日目
111,806円 ( 122,987円 )	6日目
121,528円109,375円 ( 120,313円 )	19日目
102,084円 ( 112,292円 )	5日目
111,806円 ( 122,987円 )	5日目
111,806円 ( 122,987円 )	5日目
121,528円109,375円 ( 120,313円 )	5日目
102,084円91,875円 ( 101,063円 )	5日目
111,806円 ( 122,987円 )	5日目
100,625円 ( 110,688円 )	5日目
109,375円 ( 120,313円 )	5日目
136,112円122,500円 ( 134,750円 )	5日目
145,834円 ( 160,417円 )	5日目
145,834円 ( 160,417円 )	5日目
158,999円 ( 174,899円 )	5日目

詳細情報

基本情報

基本情報

TCシリーズのWD65、110mmをメガピクセル化した高解像の新テレセントリックレンズ。
【特長】
・近年のメガピクセルカメラに対応できるよう徹底的にディストーションとコントラストにこだわった設計。
・画面全域においてディストーションレス。
・光量差が無い為、ハイクオリティな画像の取得が可能。
【用途】
・テレセントリックレンズ。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ヴイ・エス・テクノロジー
メガピクセル対応テレセントリックレンズ VS-TCMシリーズ
各種センサーサイズ、分解能に合わせて鏡筒をコンパクト化。同軸落射タイプ選択可。
ヴイ・エス・テクノロジー
1’’対応テレセントリックレンズ VS-THVシリーズ
1inchの大型素子対応可変絞り機構搭載モデル。同軸落射タイプ選択可。
ヴイ・エス・テクノロジー
倍率可変式テレセントリックレンズ（5M対応レンズ） VS-TECシリーズ
5Mカメラ対応倍率可変式モデル。可変絞り機構で被写界深度とコントラストのバランス調整可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
