ＩＮＡ

リニアブッシュ（シェル形）

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,074円～9,028円

税込単価: 1,181円～9,931円

【特長】・ボールの循環により無限直線運動をします。・外輪のスロットは、玉を適正...

詳細情報を確認する

タイプ
ストレート
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
鉄
外筒表面処理
表面処理なし
潤滑の種類
グリース塗布
数量 (個)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

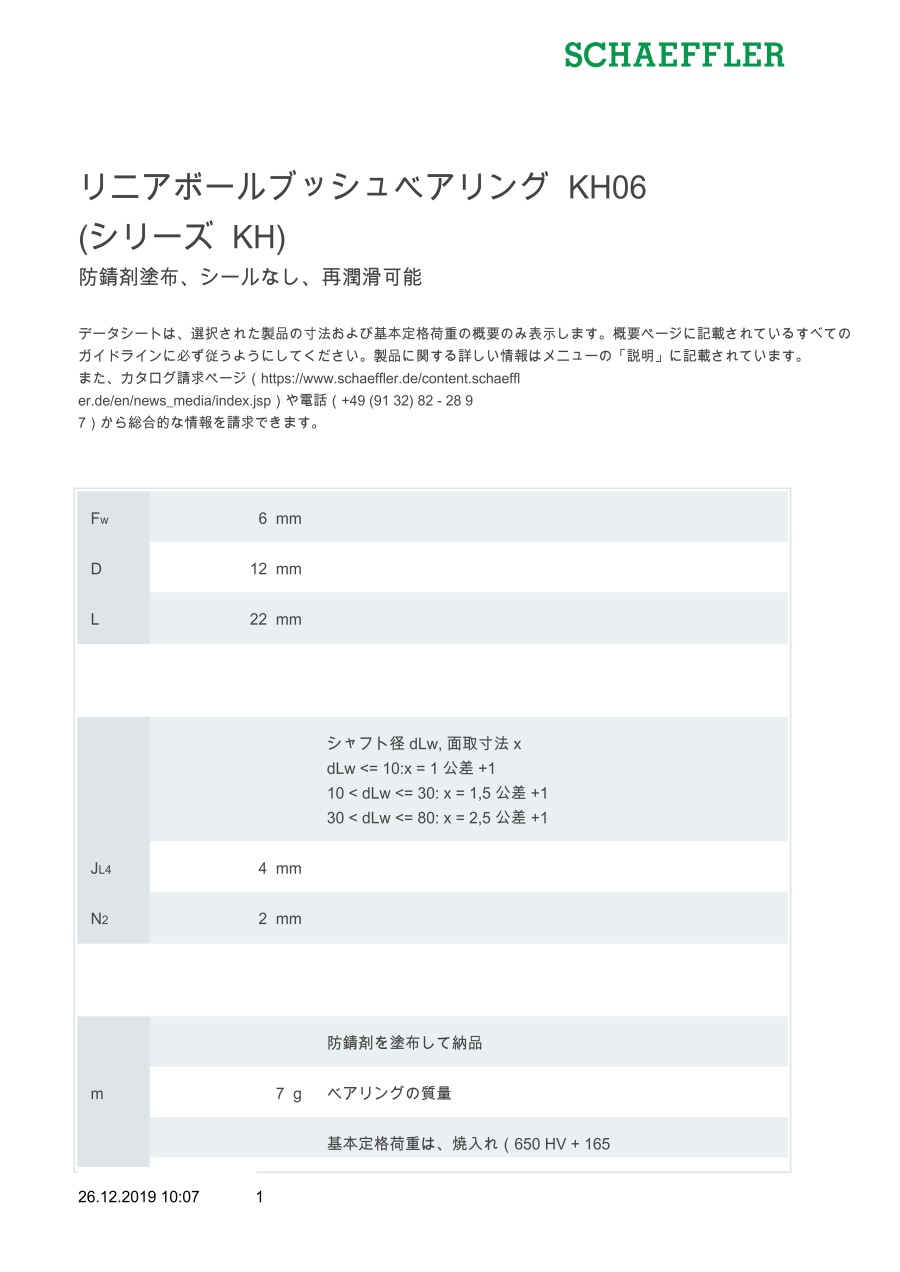

外形図

製品仕様

防錆剤塗布
シールなし
再潤滑可能

型番	基本動定格荷重（N）		基本静定格荷重（N）		質量（g）
型番	Cmin	Cmax	C0min	C0max	質量（g）
KH06	340	390	240	340	7
KH08	410	475	280	400	12
KH12	670	800	510	740	18.5
KH14	690	830	520	760	20.5
KH16	890	1,060	620	910	27.5
KH20	1,110	1,170	790	1,010	32.5
KH25	2,280	2,420	1,670	2,130	66
KH30	3,300	3,300	2,700	3,100	95
KH40	5,300	5,300	4,450	4,950	182
KH50	6,800	6,800	6,300	7,000	252

※基本定格荷重は、焼入れ（650HV+165HV）、研磨したシャフトの軌道面でのみ有効です。

〈シャフト径 dLw、面取寸法 x〉
dLw＜=10：x=1 公差+1
10＜dLw＜=30：x=1.5 公差+1
30＜dLw＜=80：x=2.5 公差+1

取付け寸法

型番	J_L4	N₂
KH06	4mm	2mm
KH08	6mm	2mm
KH12	6mm	2.5mm
KH14	6mm	2.5mm
KH16	7mm	2.5mm
KH20	7mm	2.5mm
KH25	8mm	2.5mm
KH30	8mm	2.5mm
KH40	9mm	2.5mm
KH50	9mm	2.5mm

規格表

単位：mm

型番	Fw	D	L
KH06	6	12	22
KH08	8	15	24
KH12	12	19	28
KH14	14	21	28
KH16	16	24	30
KH20	20	28	30
KH25	25	35	40
KH30	30	40	50
KH40	40	52	60
KH50	50	62	70

型番リスト

表示件数

型番

内接円径 dr

(φ)

基本定格荷重　動定格

(N)

全長 L

(mm)

外径 D

(φ)

JANコード

トラスココード

質量

(g)

最小発注数量

6	39	22	12	4560120820422	219-7367	7	1個
8	43	24	15	4560120820439	219-7375	12	1個
12	62	28	19	4560120820453	219-7391	18.5	1個
14	61	28	21	4560120820460	219-7405	20.5	1個
16	79	30	24	4560120820477	219-7413	27.5	1個
20	107	30	28	4560120820484	219-7421	32.5	1個
25	196	40	35	4560120820491	219-7430	66	1個
30	275	50	40	4560120820507	219-7448	95	1個
40	435	60	52	4560120820514	219-7456	182	1個
50	540	70	62	4560120820521	219-7464	252	1個

通常単価(税別) (税込単価)	通常出荷日

1,783円 ( 1,961円 )	1日目
1,395円 ( 1,535円 )	1日目
1,074円 ( 1,181円 )	1日目
1,471円 ( 1,618円 )	1日目
1,361円 ( 1,497円 )	在庫品1日目当日出荷可能
2,403円 ( 2,643円 )	1日目
3,674円 ( 4,041円 )	在庫品1日目当日出荷可能
4,095円 ( 4,505円 )	1日目
6,297円 ( 6,927円 )	1日目
9,028円 ( 9,931円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・ボールの循環により無限直線運動をします。
・外輪のスロットは、玉を適正に循環させるとともに、給油穴の機能ももっています。
・DIN規格品です。
・精密機器などの精密スライド部分。
