ホース専用ジョイントエイトロックフェルール E-ELF

カタログ |

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 13,078円～22,290円

税込単価: 14,386円～24,519円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

八興

エイトロックシリーズ交換用スリーブ

通常価格(税別)： 584円 (税込価格：642円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

八興

ホース専用継手エイトニップル S

通常価格(税別)： 2,640円 (税込価格：2,904円)

通常出荷日：在庫品1日目

ホース着脱が可能なナット締めサニタリーフェルールホース用継手。【特長】・袋ナッ...

詳細情報を確認する

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ホース着脱が可能なナット締めサニタリーフェルール継手

商品画像

継手の再使用が可能:袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能。
液溜りが少ない衛生的な継手:HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体搬送を実現。また、継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用。
ノン・ゴムパッキンシール:本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がない。接液部材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性がある。

仕様

液溜りが少なく衛生的

寸法図

商品タイプ:ホース用継手
形状:ストレート
ホース接続種類:ナット
接続種類:フェルール
接液面:SCS16（SUS316L相当）

型番	適合ホースサイズ内径×外径（mm）	継手規格	寸法（mm）						製品重量 g/個	交換用スリーブ
型番	適合ホースサイズ内径×外径（mm）	継手規格	A	B	C	L	2面幅	HEX	製品重量 g/個	交換用スリーブ
E-ELF-19-15A	19×26	15A	34	27.5	17.5	60	30	41	318	E-EL-19-SL
E-ELF-19-1S	19×26	1S	50.5	43.5	23	60	30	41	354	E-EL-19-SL
E-ELF-25-1S	25×33	1S	50.5	43.5	23	67	36	46	470	E-EL-25-SL
E-ELF-32-1.5S	32×41	1.5S	50.5	43.5	35.7	80	46	55	665	E-EL-32-SL

エイトロックフェルール取付要領

スリーブ、リングのセット方向に注意。

ホースにナット、リング、スリーブを通す。

本体ニップルにホースを差し込む。

ナットを本体に締め込む。

	ホース型番	内径×外径	エイトロックフェルール型番	使用圧力（MPa）		使用温度範囲
	ホース型番	mm	エイトロックフェルール型番	20℃	80℃	℃
柔軟フッ素ホース	E-PDB-19	19 × 26	E-ELF-19-15A	0 ～ 1.0	0 ～ 0.5	-20 ～ 80
	E-PDB-19	19 × 26	E-ELF-19-1S		0 ～ 0.5
	E-PDB-25	25 × 33	E-ELF-25-1S		0 ～ 0.3
	E-PDB-32	32 × 41	E-ELF-32-1.5S	0 ～ 0.5	0 ～ 0.25
スーパー柔軟フッ素ホース	E-SJB-19	19 × 26	E-ELF-19-15A	0 ～ 1.0	0 ～ 0.5	-20 ～ 80
	E-SJB-19	19 × 26	E-ELF-19-1S		0 ～ 0.5
	E-SJB-25	25 × 33	E-ELF-25-1S		0 ～ 0.3
	E-SJB-32	32 × 41	E-ELF-32-1.5S	0 ～ 0.5	0 ～ 0.25
スーパー柔軟フッ素スプリング	E-SJSP-19	19 × 26	E-ELF-19-15A	-0.1 ～ 0.4	-0.1 ～ 0.2	-20 ～ 80
	E-SJSP-19	19 × 26	E-ELF-19-1S
	E-SJSP-25	25 × 33	E-ELF-25-1S
	E-SJSP-32	32 × 41	E-ELF-32-1.5S	-0.1 ～ 0.3	－ 0.1 ～ 0.15
導電スーパー柔軟フッ素スプリング	E-SJSD-19	19 × 26	E-ELF-19-15A	-0.1 ～ 0.4	-0.1 ～ 0.2	-20 ～ 80
	E-SJSD-19	19 × 26	E-ELF-19-1S
	E-SJSD--25	25 × 33	E-ELF-25-1S
					60℃
プレッシャーホース	E-TB-19	19 × 26	E-ELF-19-15A	0 ～ 1.0	0 ～ 0.6	0 ～ 60
	E-TB-19	19 × 26	E-ELF-19-1S
	E-TB-25	25 × 33	E-ELF-25-1S
	E-TB-32	32 × 41	E-ELF-32-1.5S	0 ～ 0.5	0 ～ 0.35
耐油プレッシャーホース	E-STB-19	19 × 26	E-ELF-19-15A	0 ～ 1.0	0 ～ 0.6	0 ～ 60
	E-STB-19	19 × 26	E-ELF-19-1S
	E-STB-25	25 × 33	E-ELF-25-1S
	E-STB-32	32 × 41	E-ELF-32-1.5S	0 ～ 0.5	0 ～ 0.35
					70℃
KY コイル	E-KYC-19	19 × 26	E-ELF-19-15A	-0.1 ～ 0.4	-0.1 ～ 0.2	0 ～ 70
KY コイル	E-KYC-19	19 × 26	E-ELF-19-1S	-0.1 ～ 0.4	-0.1 ～ 0.2	0 ～ 70
サンフーズ	E-SF-19	19 × 26	E-ELF-19-15A	0 ～ 1.0	0 ～ 0.4	0 ～ 70
	E-SF-19	19 × 26	E-ELF-19-1S
	E-SF-25	25 × 33	E-ELF-25-1S
	E-SF-32	32 × 41	E-ELF-32-1.5S	0 ～ 0.5	0 ～ 0.3
					40℃
KY サンフーズ	E-KYS-19	19 × 26	E-ELF-19-15A	0 ～ 0.4	0 ～ 0.2	0 ～ 40
	E-KYS-19	19 × 26	E-ELF-19-1S
	E-KYS-25	25 × 33	E-ELF-25-1S
	E-KYS-32	32 × 41	E-ELF-32-1.5S

※ KYサンフーズおよびKYコイルの使用圧力・使用温度範囲は、エイトロックフェルール装着時にはホース単体の性能と異なりますので、ご注意ください。

開発秘話

現場で施工が容易なエイトロックシリーズにフェルールタイプの要求に応え開発した製品です。フェルール継手　加締め品のシリーズとは異なりホース・継手の分解洗浄が可能で、繰り返しの着脱が可能な設計です。

型番リスト

表示件数

型番

呼径

(φ)

適用ホース内径

(φ)

適用ホース外径

(φ)

継手規格

最小発注数量

19	19	26	IDF 1.0S	1個
19	19	26	ISO 15A	1個
25	25	33	IDF 1.0S	1個
32	32	41	IDF 1.5S	1個

通常単価(税別) (税込単価)	通常出荷日

13,484円 ( 14,832円 )	在庫品1日目当日出荷可能
13,078円 ( 14,386円 )	5日目
13,641円 ( 15,005円 )	3日目
22,290円 ( 24,519円 )	4日目

詳細情報

基本情報

基本情報

ホース着脱が可能なナット締めサニタリーフェルールホース用継手。
【特長】
・袋ナット式のフェルール継手だから、現場での施工が容易で、ホース交換時には継手の再使用が可能です
・HAKKOホース専用設計の液溜まりが少ないニップル形状で、衛生的な流体搬送を実現します
・継手材質には腐食に強いSCS16（SUS316L相当＝接液面）を採用しています
・本体の内面がフラットで、ゴムパッキンを使用していないため、パッキンからの溶出物の心配がありません
・接液部の材質SCS16（SUS316L相当）は多くの食品や薬品、溶剤に耐性があります
【用途】
・工場設備、半導体関連装置、FPD製造装置に最適
・食品、化粧品、医薬品、発電所、化学薬品、廃油、廃液の製造設備に便利

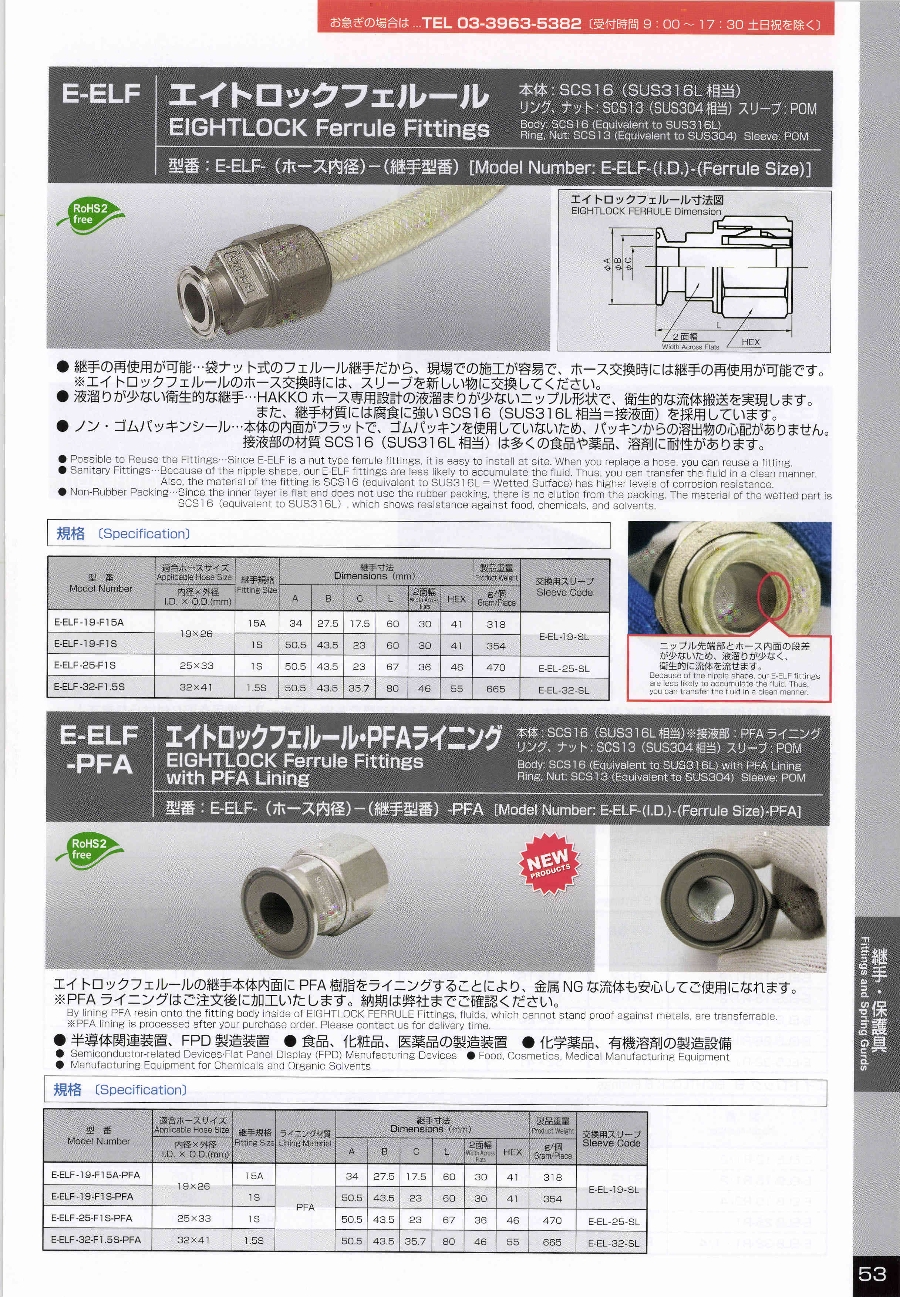

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ホース専用ジョイントエイトロックフェルール E-ELFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q食品用途に使用できますか？

SUS316L相当のSCS16を使用していますので、食品用途に使用可能です。ただし、殺菌処理はしていないので洗浄してから、ご使用願います。
