下方押さえ型クランプ No.X12（ハンドル縦型）
閲覧中の商品と併せてご検討ください
－閉じる
NO.X12の仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M8
締圧力(N)
2000
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
71
アーム長さ L(mm)
100
商品情報
外形図
製品仕様
外観図
仕様
フランジベース。
- 分類名：下方押え型クランプ
- 製品番号：X12
- 質量：890g
- 締圧力：2.0kN（200kgf）
- 使用に必要な高さ：226mm
- 使用に必要な長さ：285mm
- 使用に必要な幅：77mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：115°
- ハンドル角度：60°
付属品
- M8×65スピンドル：1個
- 座金：2個
- ナット：2個
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、2.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

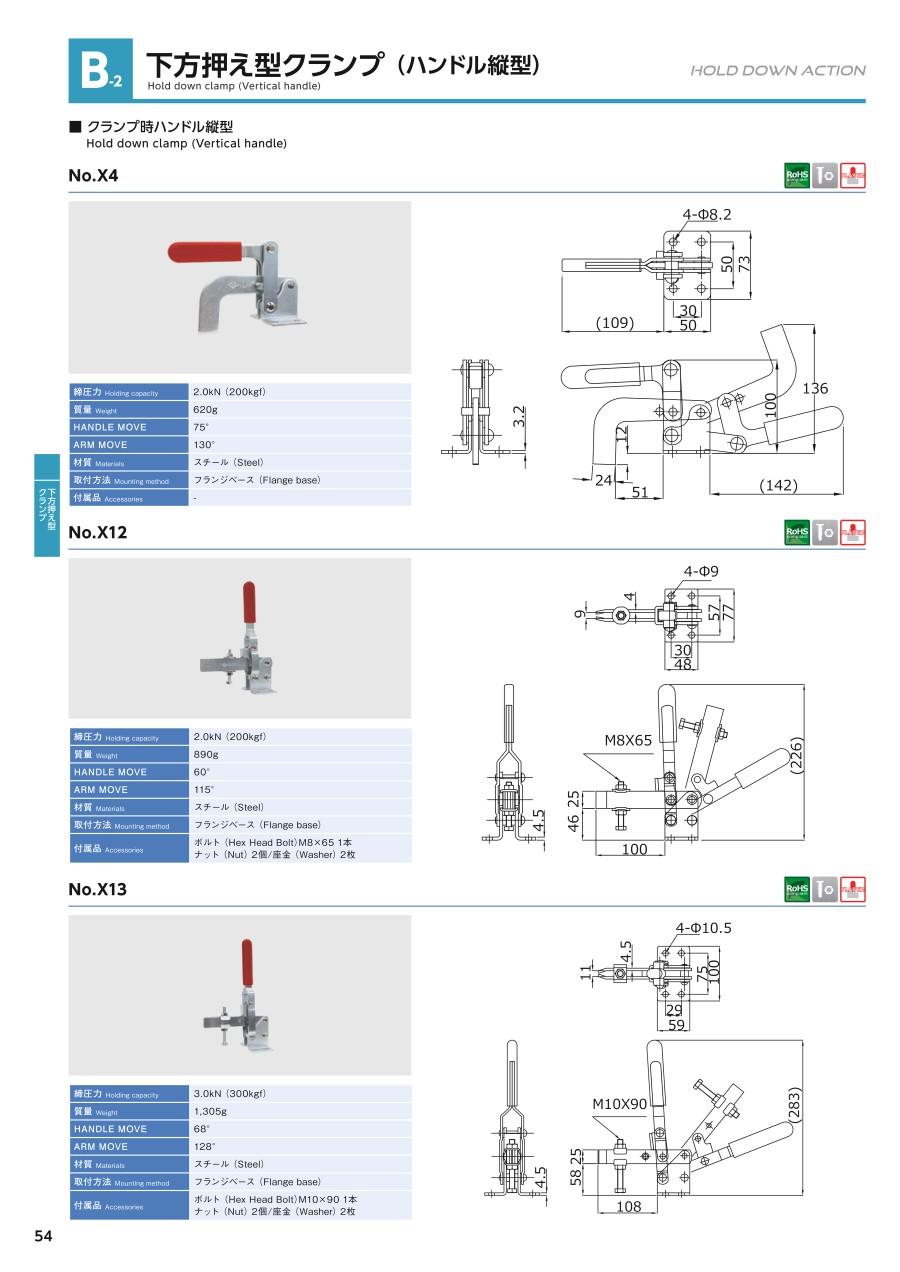

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.X12（ハンドル縦型）の型番NO.X12のページです。
型番NO.X12に関する仕様情報を記載しております。
下方押さえ型クランプ No.X12（ハンドル縦型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
