横押型クランプ No.51BS-M
- 通常単価(税別)
- 5,477円
- 税込単価
- 6,025円
ストレートベースの横押し型トグルクランプ。【特長】・交換頻度が多い部品などの固...
詳細情報を確認する閲覧中の商品と併せてご検討ください
NO.51BS-Mの仕様・寸法情報
商品情報
外形図
製品仕様
外観図
仕様
ストローク23mm。
ストレートベース。
- 分類名：横押型
- 製品番号：51BSM
- 質量：1,225g
- 締圧力：3.0kN（300kgf）
- 使用に必要な高さ：225mm
- 使用に必要な長さ：329mm
- 使用に必要な幅：39mm
- 材質：スチール（SPCC）
- 取り付け方法：ストレースベース
- ハンドル角度：45°
付属品
- 高ナット M12 19×35：1個
- ナット：1個
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
ストレートベースの横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、3.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

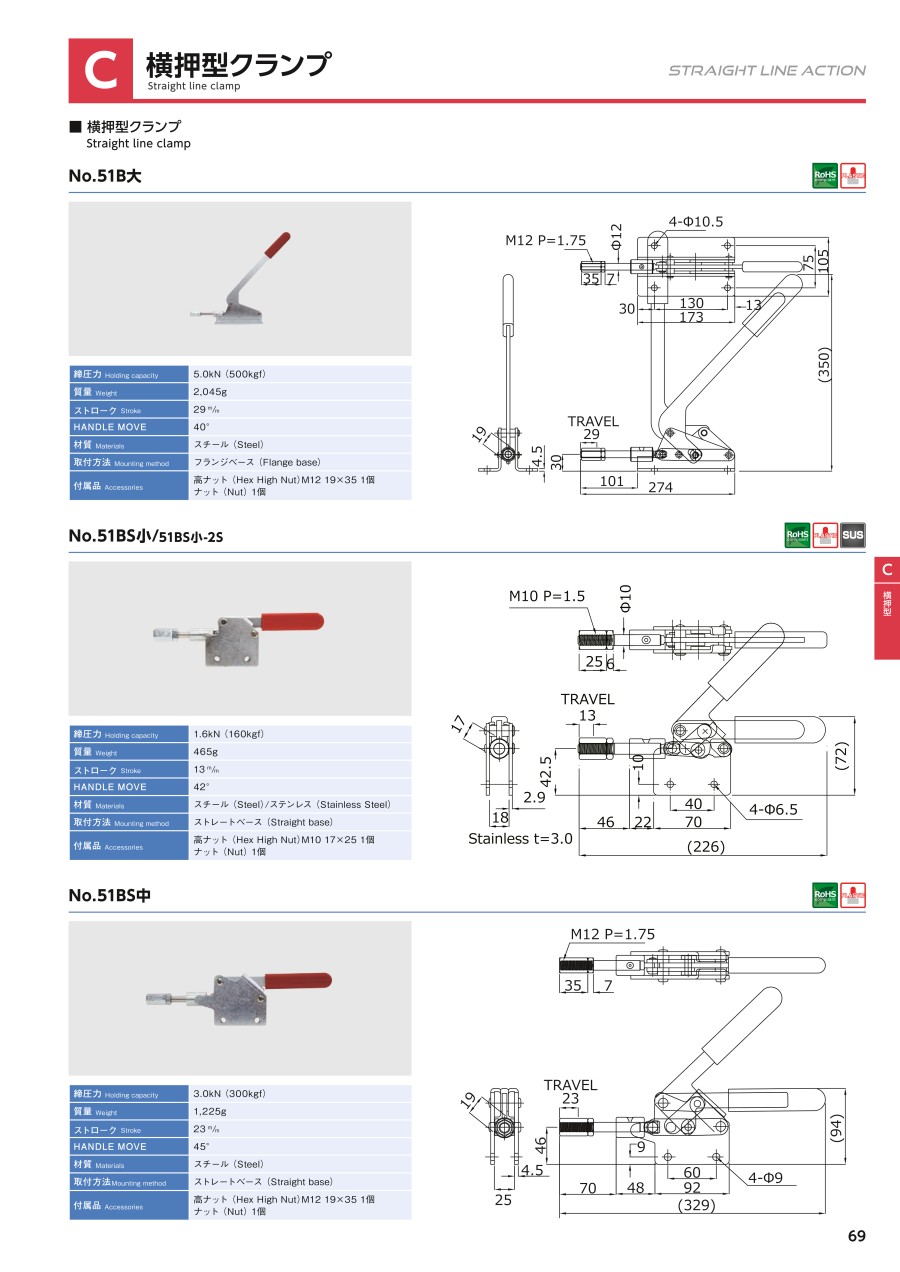

カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
