横押型クランプ No.51
- 通常単価(税別)
- 3,469円
- 税込単価
- 3,816円
取付が便利なフランジベースの横押し型トグルクランプ。【特長】・交換頻度が多い部...
詳細情報を確認する
閲覧中の商品と併せてご検討ください
NO.51の仕様・寸法情報
商品情報

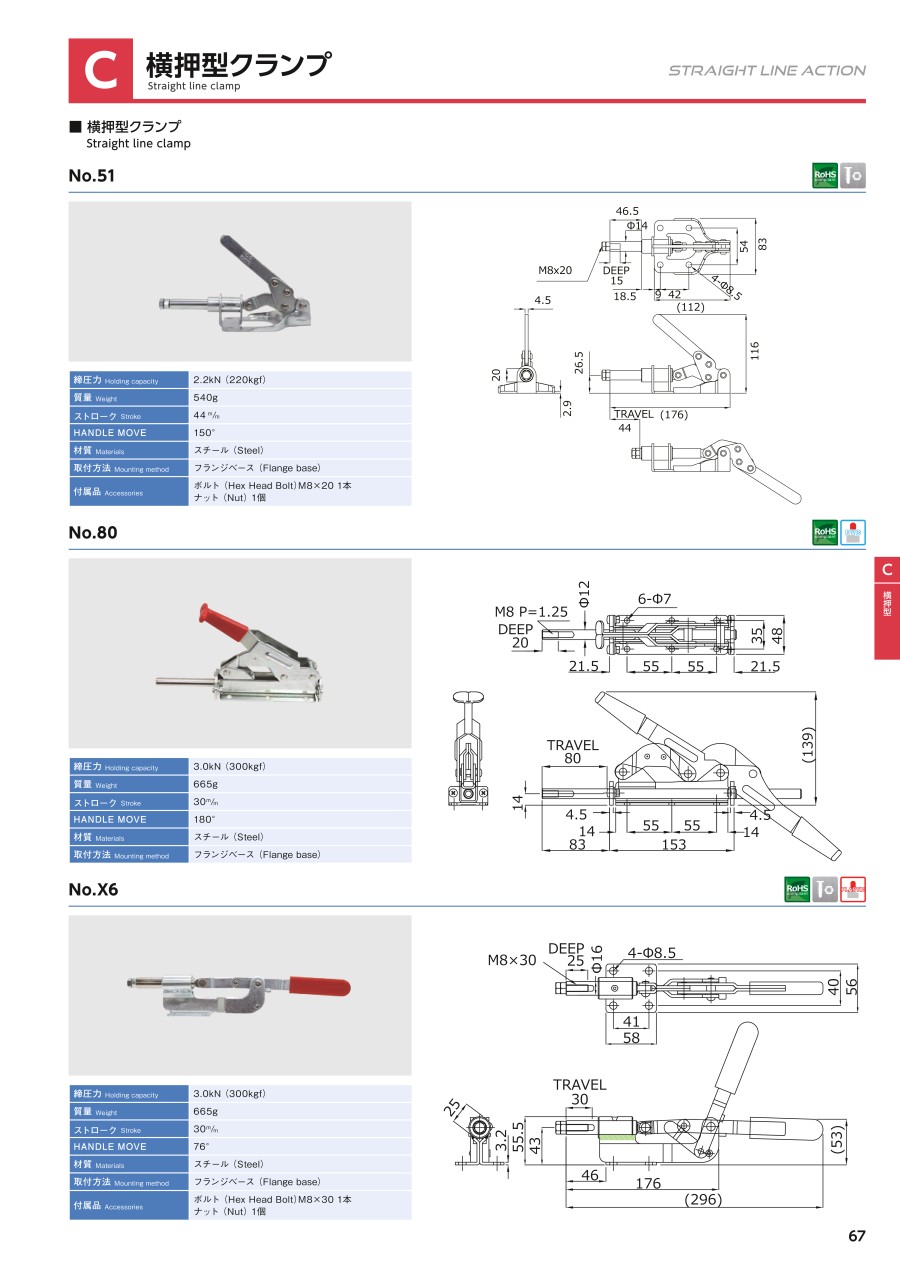

外形図
製品仕様
外観図
仕様
ストローク 43mm。
- 分類名：横押型
- 製品番号：51
- 質量：540g
- 締圧力：2.2kN（220kgf）
- 使用に必要な高さ：160mm
- 使用に必要な長さ：300mm
- 使用に必要な幅：83mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- ハンドル角度：150°
付属品
- M8x20 スピンドル：1本
- ナット：1個
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
取付が便利なフランジベースの横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・ストローク：44mm。
・トグルクランプの特性を活かし、2.2kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
