横押型クランプ No.50A
閲覧中の商品と併せてご検討ください
NO.50Aの仕様・寸法情報
商品情報

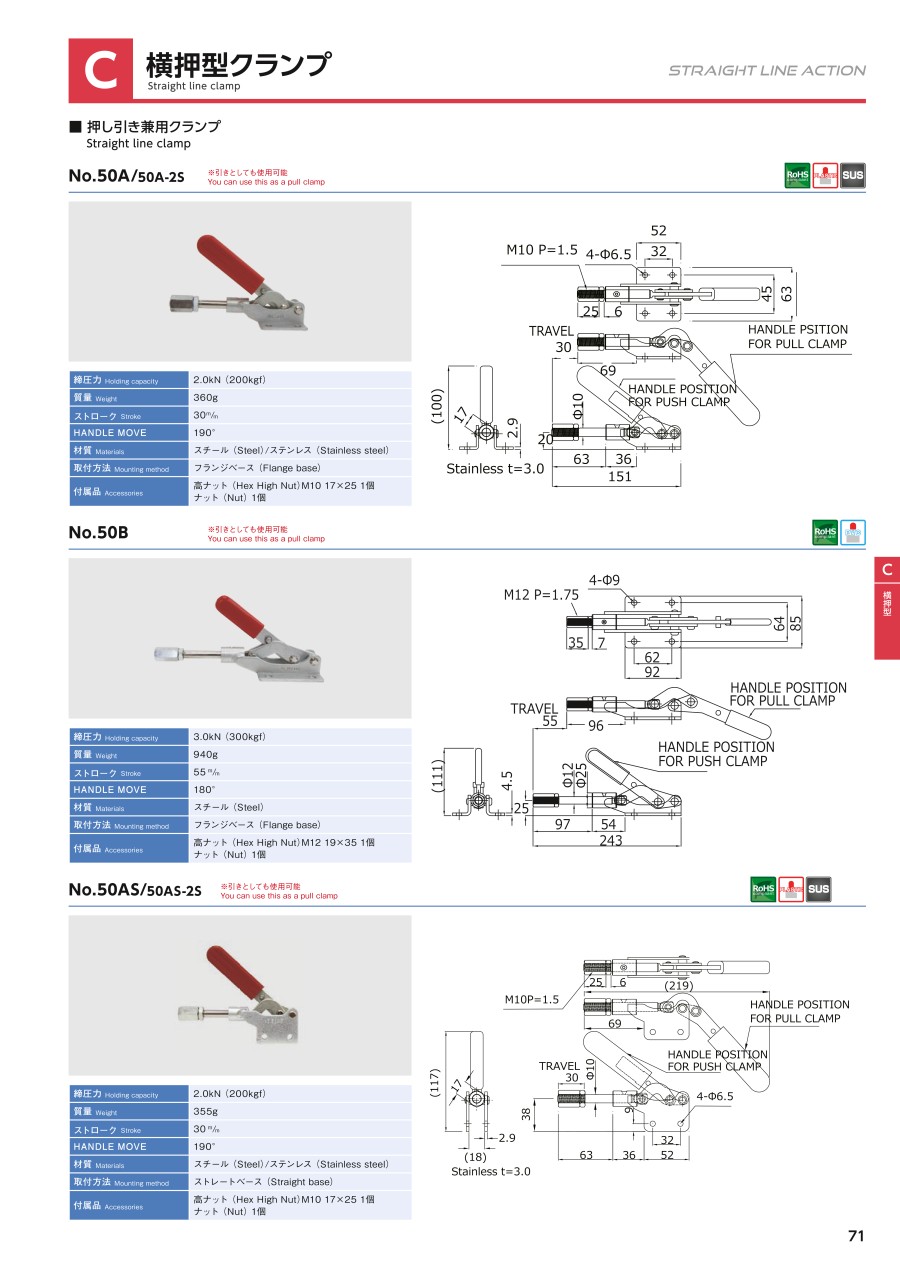

外形図
製品仕様
- 分類：横押型トグルクランプ
- 製品番号：NO.50A
- 質量：360g
- 締圧力：2.0kN（200kgf）（最大値）
- 材質：スチール（SPCC）
- 表面処理：ニッケルメッキ
- 付属品：高ナットM10x25 1個、M10三種ナット 1個
- 取付方法：フランジベース
使用例
※本使用例は、あくまで一例であり導入に際しては設定が必要です。
※本使用例ではトグル機構による倍力での圧入ではありません。操作力のみでの圧入の一例です。
商品特長詳細
シャフトの先端はおねじになっており、高ナットが付属しております。
注意・禁止事項
- 表記の締圧力は目安です
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
取付が便利なフランジベースの横押し型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・引きとしても使用可能。
・ストローク：30mm。
・トグルクランプの特性を活かし、2.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
