下方押さえ型クランプ No.44A（ハンドル縦型）
閲覧中の商品と併せてご検討ください
－閉じる
NO.44Aの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M10
締圧力(N)
2800
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
75
アーム長さ L(mm)
60
商品情報

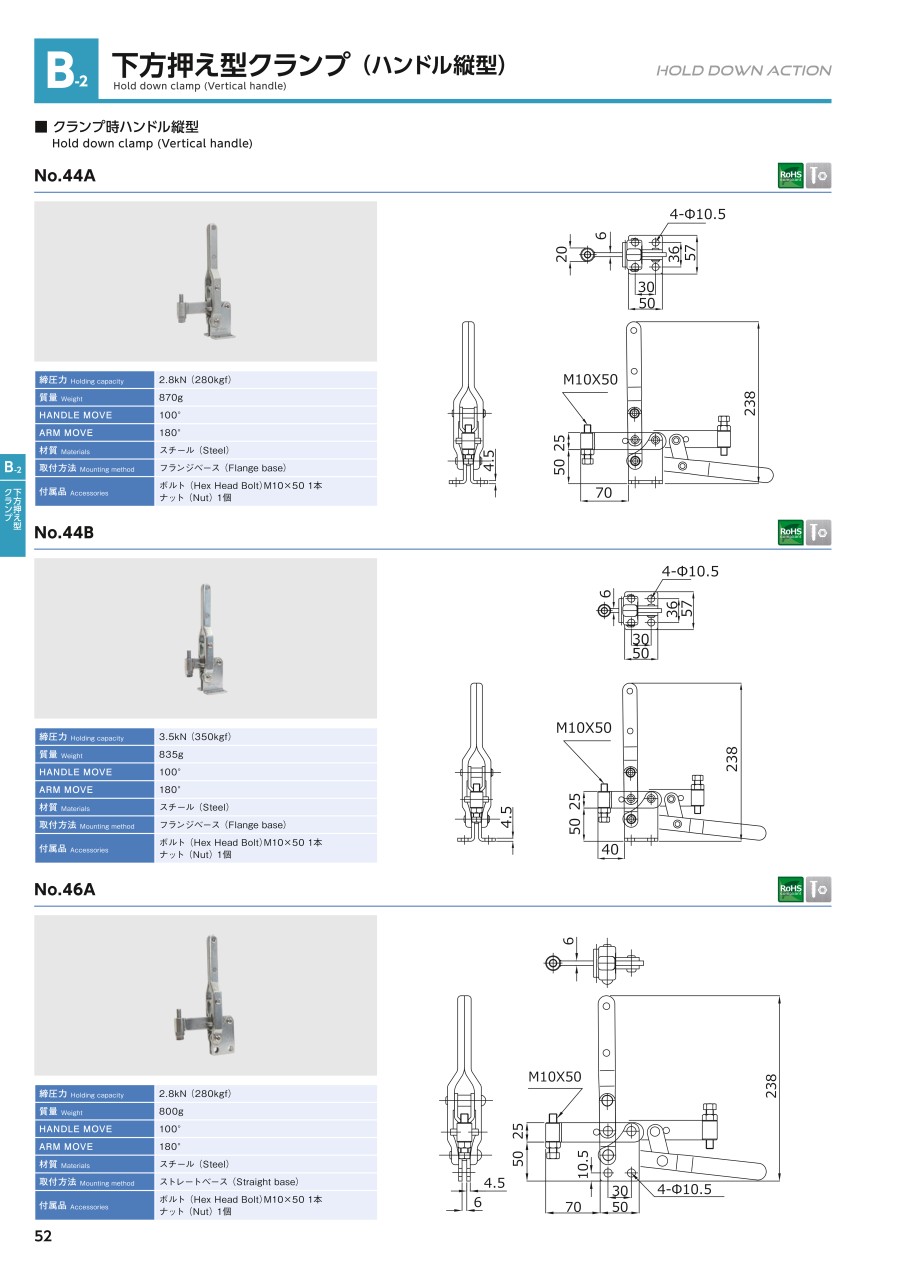

外形図
製品仕様
外観図
仕様
- 分類名：下方押え型クランプ
- 製品番号：44A
- 質量：870g
- 締圧力：2.8kN（280kgf）
- 使用に必要な高さ：238mm
- 使用に必要な長さ：280mm
- 使用に必要な幅：57mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：180°
- ハンドル角度：100°
付属品
- M10ｘ50スピンドル：1本
- ナット：1個
- 表面処理：三価クロムメッキ
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、2.8kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
下方押さえ型クランプ No.44A（ハンドル縦型）の型番NO.44Aのページです。
型番NO.44Aに関する仕様情報を記載しております。
下方押さえ型クランプ No.44A（ハンドル縦型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピンドルなど単品で購入できますか？
A
スピンドルセットでご購入頂けます。
