下方押さえ型クランプ No.42P（ハンドル縦型）
NO.42Pの仕様・寸法情報
商品情報
下方押さえ型クランプ NO.42Pの仕様
下方押さえ型クランプ NO.42P イメージ
ハンドル高さに余裕がない場合に選択可能なモデル。
- 分類名：下方押え型クランプ
- 製品番号：42P
- 質量：370g
- 締圧力：1.5kN（150kgf）
- 使用に必要な高さ：145mm
- 使用に必要な長さ：160mm
- 使用に必要な幅：60mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：94°
- ハンドル角度：54°
付属品
- M8x50スピンドル：1本
- ナット：2個
- 座金：2枚
- 表面処理：三価クロムメッキ
下方押さえ型クランプ NO.42Pの寸法
（単位：mm）
下方押さえ型クランプ NO.42Pの寸法図
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、1.5kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

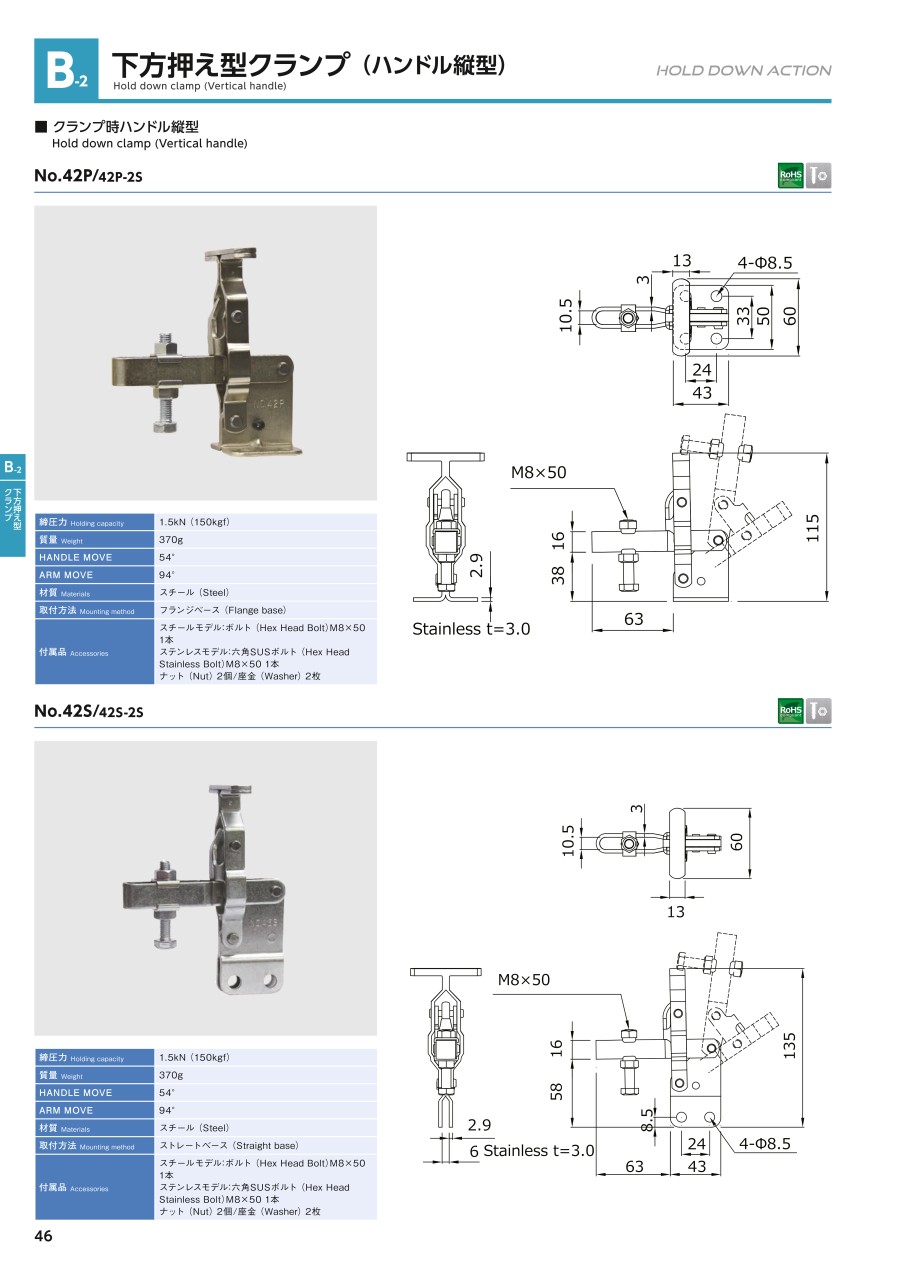

カタログ
