カクタ

下方圧え型トグルクランプ No.42K

下方圧え型トグルクランプ No.42K NO.42K
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
2,397円
税込単価
2,637円

使いやすいサイズが好評な定番のトグルクランプ。【特長】・定番商品であるトグルク...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番:

NO.42K
解除
数量：

NO.42Kの仕様・寸法情報

種類
下面押さえ・ハンドル立型
装着方法
ストレートベース
クランプボルトサイズ
M8
締圧力(N)
1500
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
66.5
アーム長さ L(mm)
63
ハンドル形
標準
-
-

商品情報

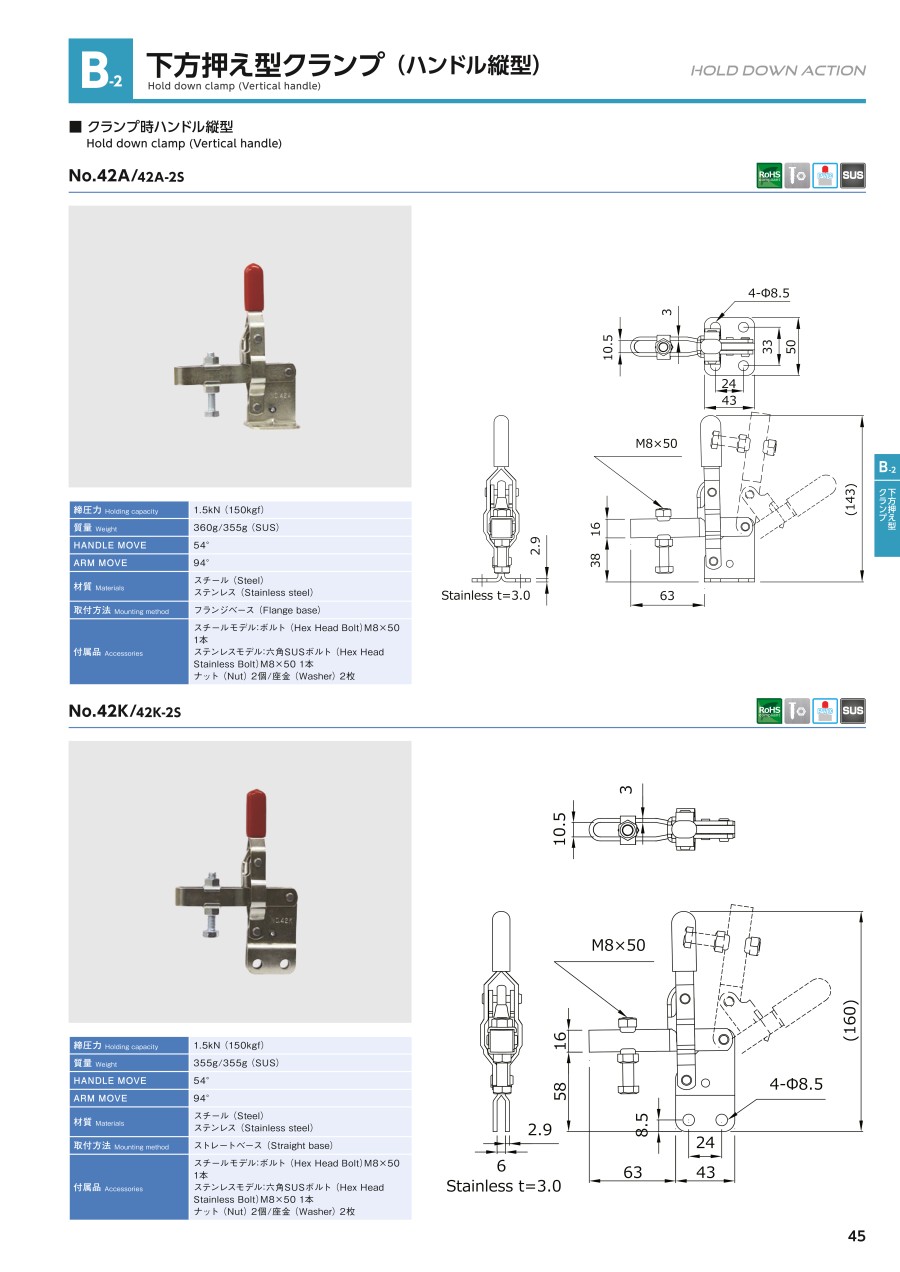

外形図

下方押さえ型クランプ クランプ時ハンドル縦型 NO.42Kの外形図

製品仕様

外観図

下方圧え型トグルクランプ No.42K 外観図

仕様

  • 質量：355g
  • 締圧力：1.5kN(150kgf)
  • 使用に必要な高さ：165mm
  • 使用に必要な長さ：175mm
  • 使用に必要な幅：30mm
  • 材質：スチール（SPCC）
  • 取り付け方法：ストレースベース
  • アーム角度：94°
  • ハンドル角度：54°
  • 付属品：M8x50スピンドル1本 ナット2個 　座金2枚
  • 表面処理：三価クロムメッキ

型番リスト

表示件数
  • 1
    • 型番
    NO.42K
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,397円
    ( 2,637円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    使いやすいサイズが好評な定番のトグルクランプ。
    【特長】
    ・定番商品であるトグルクランプ 42Aの取り付け面が縦型となったモデル。
    ・台座などを用いて高さのある場所から固定したい場合には、取り付け台座の用意が不要。
    ・イケールなどに挟み込んで設置が可能。
    ・クランプ時ハンドル縦型。
    【用途】
    ・自動車用の検査治具を始め、各種治具に最適。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    下方圧え型トグルクランプ No.42Kの型番NO.42Kのページです。 型番NO.42Kに関する仕様情報を記載しております。
    下方圧え型トグルクランプ No.42Kのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q締圧力とは何ですか？
    A
    クランプ方向に対し逆の方向から力を加えられた際に固定状態を保持する力のことです。
    また記載の締圧力は最大値となっておりますためお客様のご使用状況により変化します。
    Q周辺が高温になります。高温での使用は可能ですか？
    A
    グリップ・ゴム付きボルト以外の部品は金属なので原則使用に問題はございません。
    ただし、熱膨張による部品同士のクリアランスの減少や、及び潤滑油の抜け落ちにより動作が硬くなる可能性はございます。高温下でのご使用の際はご了承ください。
    またグリップを外してのご使用の際は怪我などにご注意ください。
