下方押さえ型クランプ No.41B-M
- 通常単価(税別)
- 5,305円
- 税込単価
- 5,836円
フランジベースの下方押え型トグルクランプ。【特長】・交換頻度が多い部品などの固...
詳細情報を確認する閲覧中の商品と併せてご検討ください
NO.41B-Mの仕様・寸法情報
商品情報
外形図
製品仕様
- 分類：下方押え型ハンドル縦型トグルクランプ
- 製品番号：NO.41B-M
- 質量：1,290g
- 締圧力：3.0kN（300kgf）（最大値）
- 材質：スチール（SPCC）
- 表面処理：ニッケルメッキ
- 付属品：ボルトM10x90 1本、M10ナット2個、ワッシャー（座金）2枚
- 取付方法：フランジベース
商品特長詳細
ハンドルが長いので操作しやすいモデルです。
注意・禁止事項
- 表記の締圧力は目安です
- 締圧力はクランプアームの先端へ行くほど弱くなります
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、3.0kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

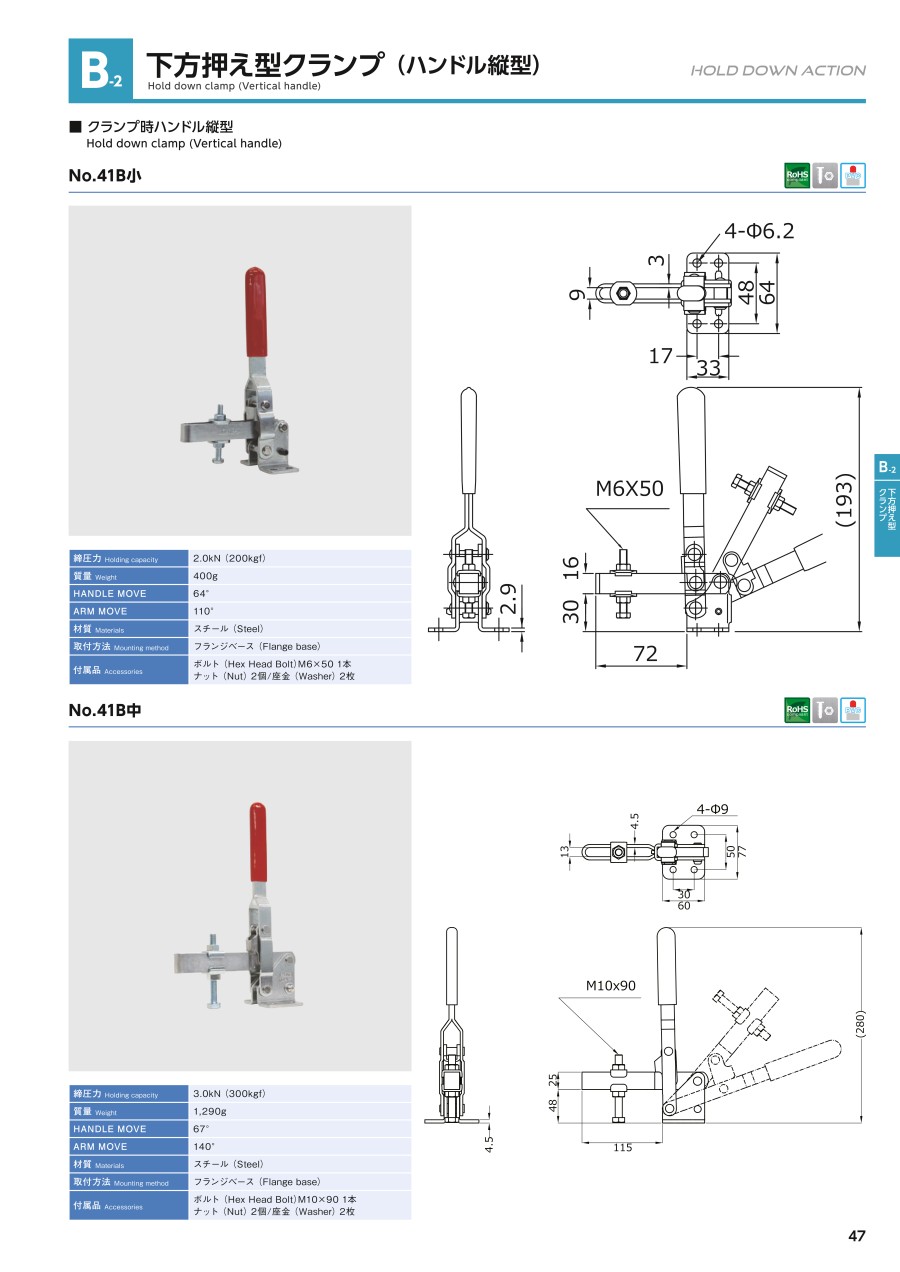

カタログ
類似品類似品をすべて見る
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
