下方押さえ型クランプ No.40P（ハンドル縦型）
NO.40Pの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
フランジベース
クランプボルトサイズ
M6
締圧力(N)
1000
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
34.5
アーム長さ L(mm)
27.5
商品情報
外形図
製品仕様
外観図
仕様
ハンドル高さに余裕がない場合に選択できるモデル。
- 分類名：下方押え型クランプ
- 製品番号：40P
- 質量：225g
- 締圧力：1.0kN（100kgf）
- 使用に必要な高さ：87mm
- 使用に必要な長さ：110mm
- 使用に必要な幅：55mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：95°
- ハンドル角度：65°
- 表面処理：ニッケル
付属品
- M6×40スピンドル：1本
- ナット：2個
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
汎用性が高い下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、1.0kNの力で固定可能。
・フランジベース。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

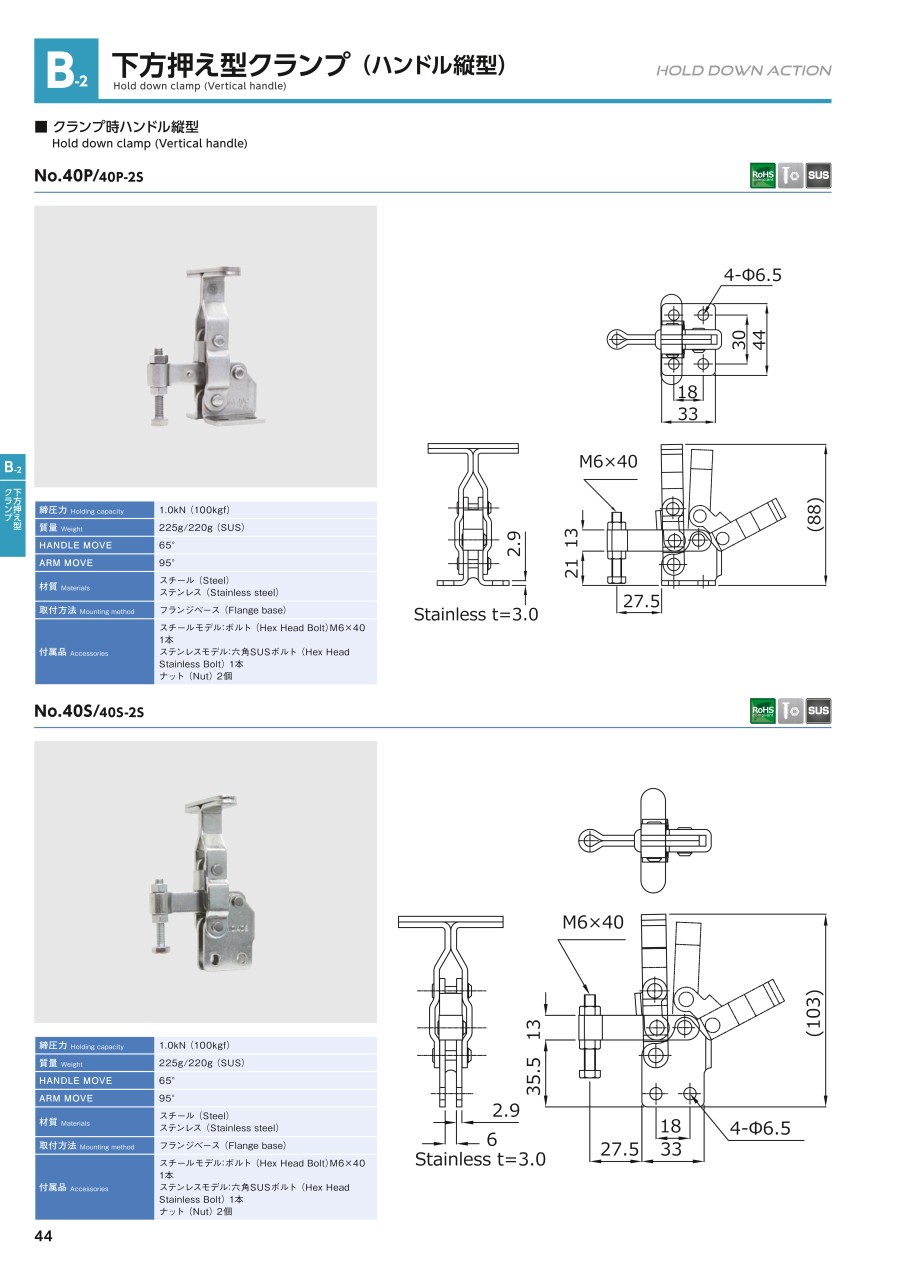

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.40P（ハンドル縦型）の型番NO.40Pのページです。
型番NO.40Pに関する仕様情報を記載しております。
下方押さえ型クランプ No.40P（ハンドル縦型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピンドルなど単品で購入できますか？
A
スピンドルセットでご購入頂けます。
