下方押さえ型クランプ No.40K-2S（ハンドル縦型）
閲覧中の商品と併せてご検討ください
－閉じる
NO.40K-2Sの仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
ストレートベース
クランプボルトサイズ
M6
締圧力(N)
1000
本体材質
[ステンレス] ステンレス
クランプ部材質
ステンレス
アーム高さ H(mm)
41.5
アーム長さ L(mm)
27.5
商品情報
外形図
製品仕様
外観図
仕様
NO.40Kのステンレスモデル。
ストレートベース。
- 分類名：下方押え型クランプ
- 製品番号：40K-2S
- 質量：205g
- 締圧力：1.0kN（100kgf）
- 使用に必要な高さ：124mm
- 使用に必要な長さ：140mm
- 使用に必要な幅：23mm
- 材質：ステンレススチール
- 取り付け方法：ストレースベース
- アーム角度：65°
- ハンドル角度：95°
- 表面処理：三価クロムメッキ
付属品
- M6x40スピンドル：1本
- ナット：2個
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
汎用性が高い下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、1.0kNの力で固定可能。
・ストレートベース。
・ステンレス製。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

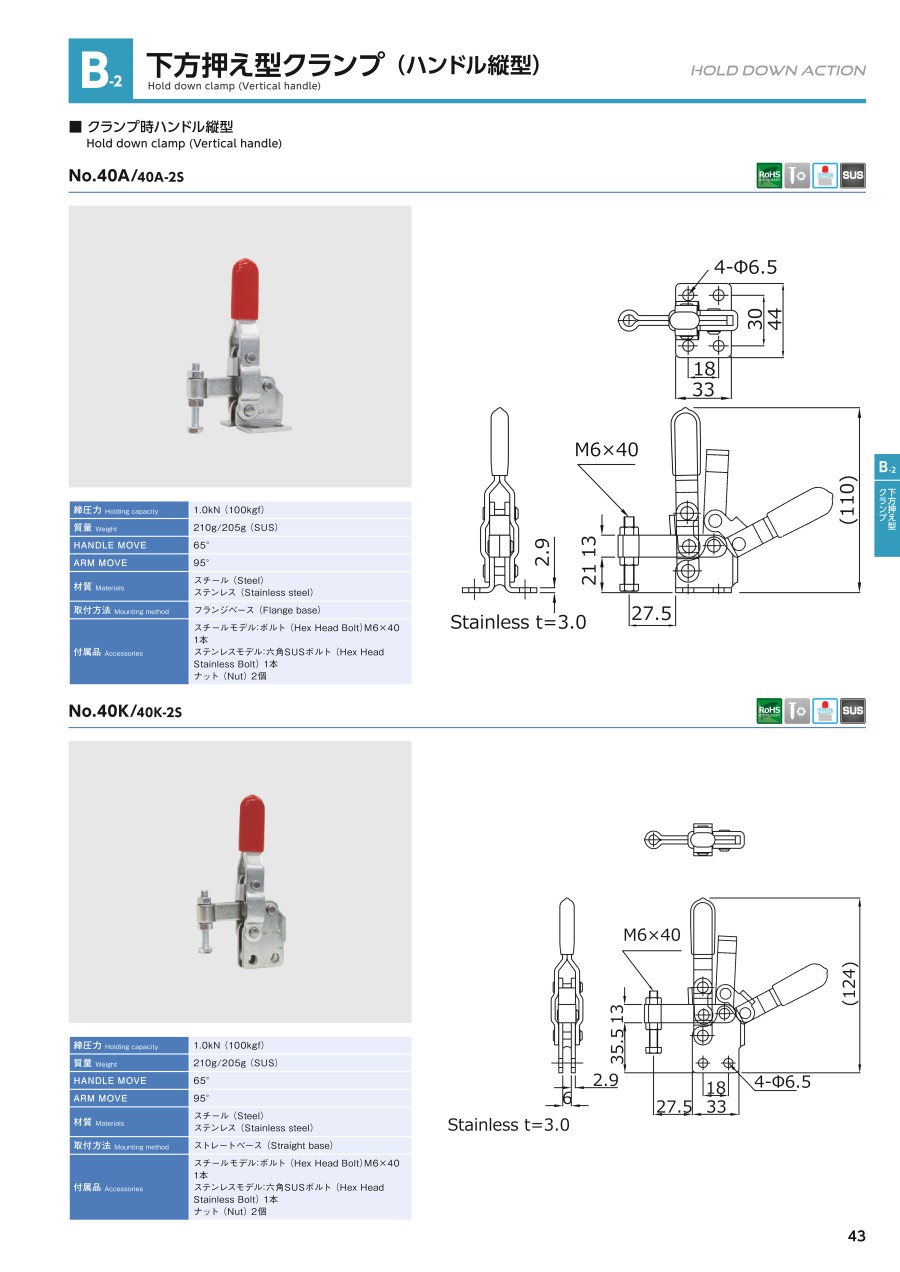

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.40K-2S（ハンドル縦型）の型番NO.40K-2Sのページです。
型番NO.40K-2Sに関する仕様情報を記載しております。
下方押さえ型クランプ No.40K-2S（ハンドル縦型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
