下方押さえ型クランプ（ハンドル横型） セルフロッククランプ No.38RK-S
- 通常単価(税別)
- 2,629円
- 税込単価
- 2,892円
セルフロック付の下方押え型トグルクランプ。【特長】・トグルクランプの特性を活かし、2.5kNの力で固定...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
NO.38RK-Sの仕様・寸法情報
商品情報
外形図
※メーカーカタログと一部寸法が異なりますがこちらが正しい内容です。メーカーカタログは修正中となります。ご不便をおかけし申し訳ございません。
製品仕様
外観図
仕様
誤作動防止、作業の標準化や、撹拌機やコンベアなどの振動の有る箇所に最適。
- 分類名：下方押え型クランプ
- 製品番号：38RKS
- 質量：310g
- 締圧力：2.5kN（250kgf）
- 使用に必要な長さ：208mm
- 使用に必要な幅：48mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- アーム角度：72°
- ハンドル角度：70°
- 表面処理：ニッケル
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
セルフロック付の下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、2.5kNの力で固定可能。
・セルフロック機構で誤動作防止。
・バーを握ればロック解除。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

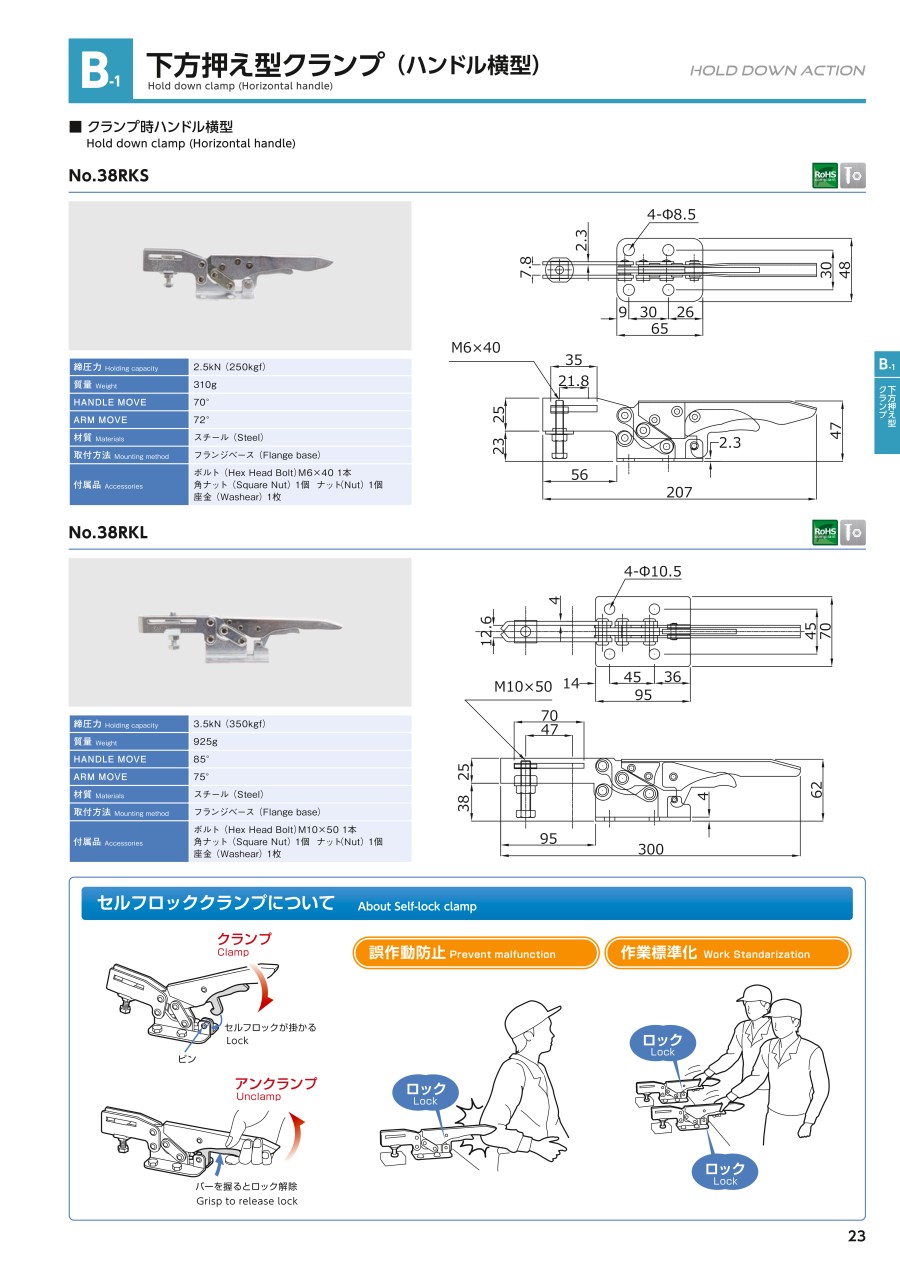

カタログ
