下方押さえ型クランプ No.38K-L（ハンドル横型）
- 通常単価(税別)
- 4,069円
- 税込単価
- 4,476円
フランジベースの下方押え型トグルクランプ。【特長】・トグルクランプの特性を活か...
詳細情報を確認するNO.38K-Lの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M10
締圧力(N)
3000
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
54
アーム長さ L(mm)
85
商品情報

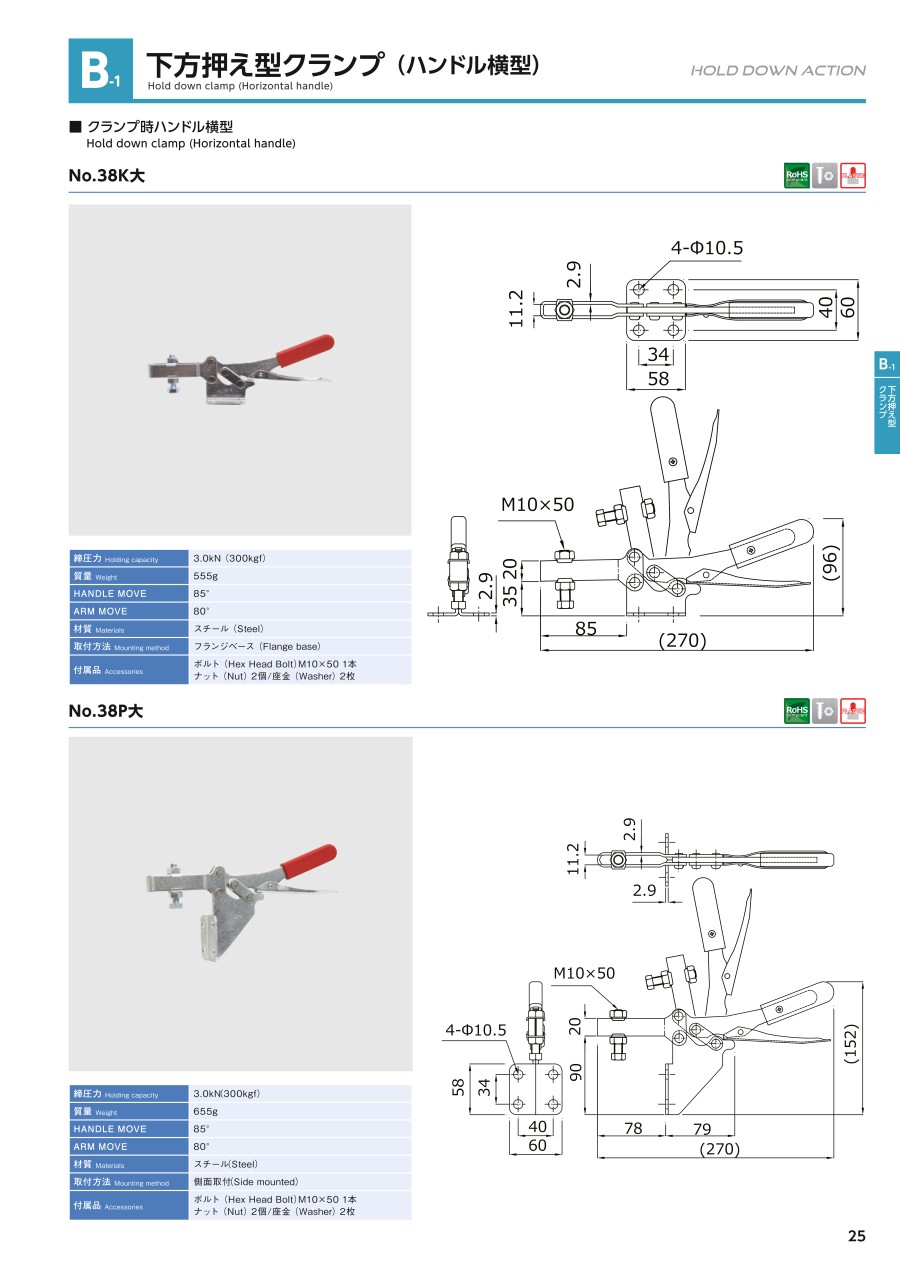

外形図
製品仕様
外観図
仕様
解放レバーがついているので容易にアンクランプが可能。
- 分類名：下方押え型クランプ
- 製品番号：38KL
- 質量：555g
- 締圧力：3.0kN（300kgf）
- 使用に必要な高さ：205mm
- 使用に必要な長さ：270mm
- 使用に必要な幅：60mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
- 表面処理：ニッケル
付属品
- M10x50スピンドル：1本
- ナット：2個
- 座金：2枚
詳細情報
基本情報
フランジベースの下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、3.0kNの力で固定可能。
・バーを握ることで軽い力でアンクランプ。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.38K-L（ハンドル横型）の型番NO.38K-Lのページです。
型番NO.38K-Lに関する仕様情報を記載しております。
下方押さえ型クランプ No.38K-L（ハンドル横型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qグリップの耐熱温度は何度ですか？
A
当製品には、ビニルグリップのものとプラスチックグリップのものがあります。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
