下方押さえ型クランプ No.35（ハンドル縦型）
閲覧中の商品と併せてご検討ください
－閉じる
NO.35の仕様・寸法情報
種類
下面押さえ・ハンドル立型
装着方法
ストレートベース
クランプボルトサイズ
M8
締圧力(N)
1500
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
52
アーム長さ L(mm)
50
商品情報

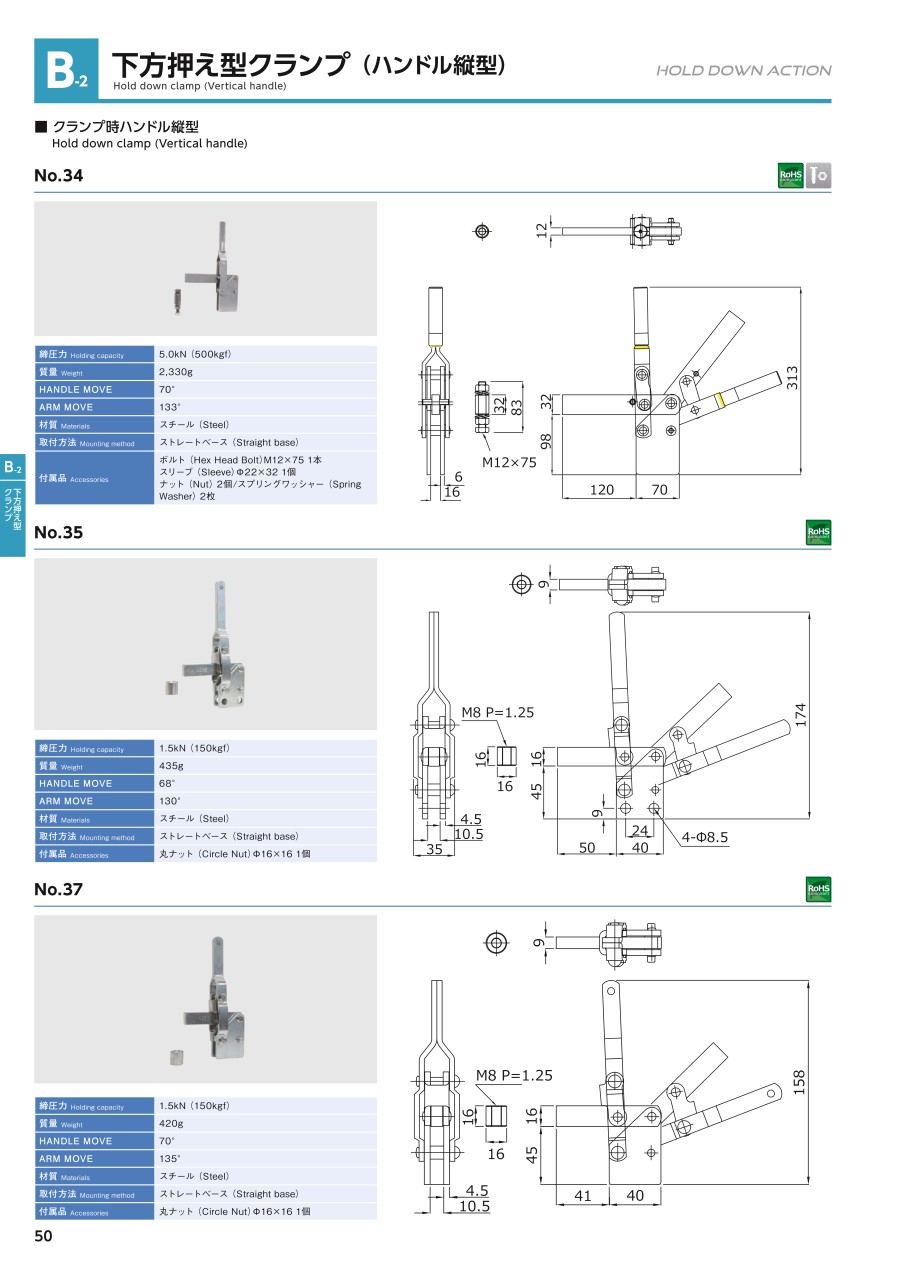

外形図
製品仕様
外観図
仕様
任意の位置にボス熔接して使用する応用範囲の広いクランプ。
- 分類名：下方押え型クランプ
- 製品番号：35
- 質量：435g
- 締圧力：1.5kN（150kgf）
- 使用に必要な高さ：176mm
- 使用に必要な長さ：200mm
- 使用に必要な幅：35mm
- 材質：スチール（SPCC）
- 取り付け方法：ストレースベース
- アーム角度：130°
- ハンドル角度：68°
- 表面処理：ニッケル
付属品
- φ16（直径16mm）ｘ16mmボス：1個
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
下方押え型トグルクランプ。
【特長】
・トグルクランプの特性を活かし、1.5kNの力で固定可能。
・ボス付。
【用途】
・交換頻度が多い部品などの固定に。
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
