下方押さえ型クランプ クランプ時ハンドル縦型 No.09-2S
- 通常単価(税別)
- 3,297円
- 税込単価
- 3,627円
フランジベースの小型下方押え型トグルクランプ。【特長】・交換頻度が多い部品など...
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M4
- 締圧力 (N)
- 300
- 本体材質
- ステンレス
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 32.5
- アーム長さ L (mm)
- 28
NO.09-2Sの仕様・寸法情報
商品情報

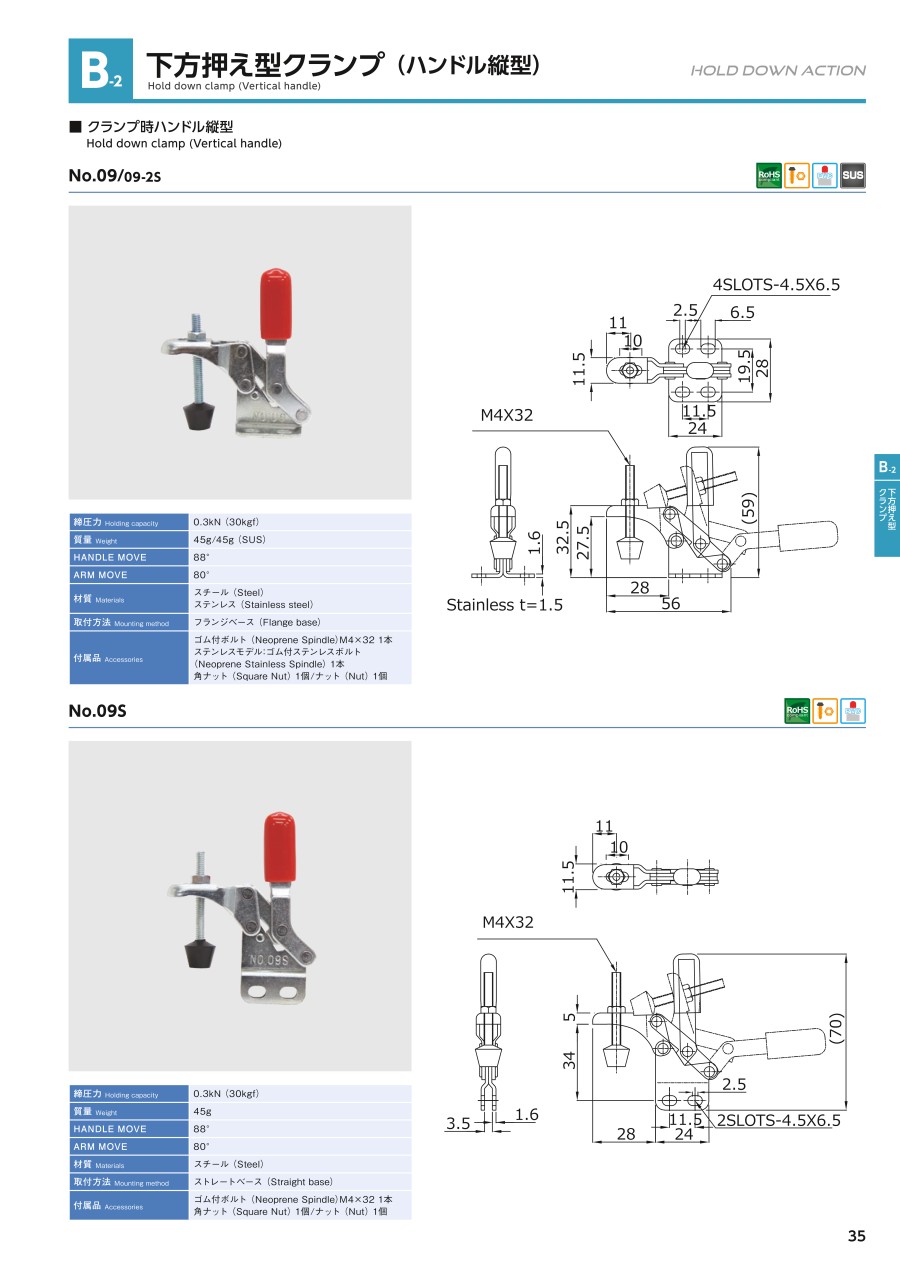

外形図
製品仕様
- 分類：下方押え型ハンドル縦型トグルクランプ
- 製品番号：NO.09-2S
- 質量：45g
- 締圧力：0.3kN（30kgf、通常の六角ボルト使用時での最大値）
- 材質：ステンレス
- 表面処理：なし
- 付属品：ゴム付きステンレスボルトM4X32 1本、ステンレス角ナット1個、ステンレスナット1個
- 取付方法：フランジベース
商品特長詳細
NO.09のステンレスモデル
注意・禁止事項
- 表記の締圧力は目安です
- 締圧力はクランプアームの先端へ行くほど弱くなります
- 衝撃や振動、内圧は、破損の原因になりますのでご注意ください
- 手を挟まないように注意してください
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを提供いたします。
詳細情報
基本情報
フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、0.3kNの力で固定可能。
・ステンレス製。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
商品担当おすすめ
よくあるご質問（FAQ）
ビニルグリップについては60～70度で30分程度。
プラスチックグリップについては120度で1時間程度の耐熱となっています。
外してご使用いただいても機構自体には影響はありませんが、怪我などにご注意ください。
