下方押さえ型クランプ No.08-2S
- 装着方法
- フランジベース
- クランプボルトサイズ
- M4
- 締圧力 (N)
- 300
- 本体材質
- ステンレス
- クランプ部材質
- ステンレス+ゴムパット
- アーム高さ H (mm)
- 17.5
- アーム長さ L (mm)
- 26
- トラスココード
- 122-0136
NO.08-2Sの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M4
締圧力(N)
300
本体材質
[ステンレス] ステンレス
クランプ部材質
ステンレス+ゴムパット
アーム高さ H(mm)
17.5
アーム長さ L(mm)
26
商品情報

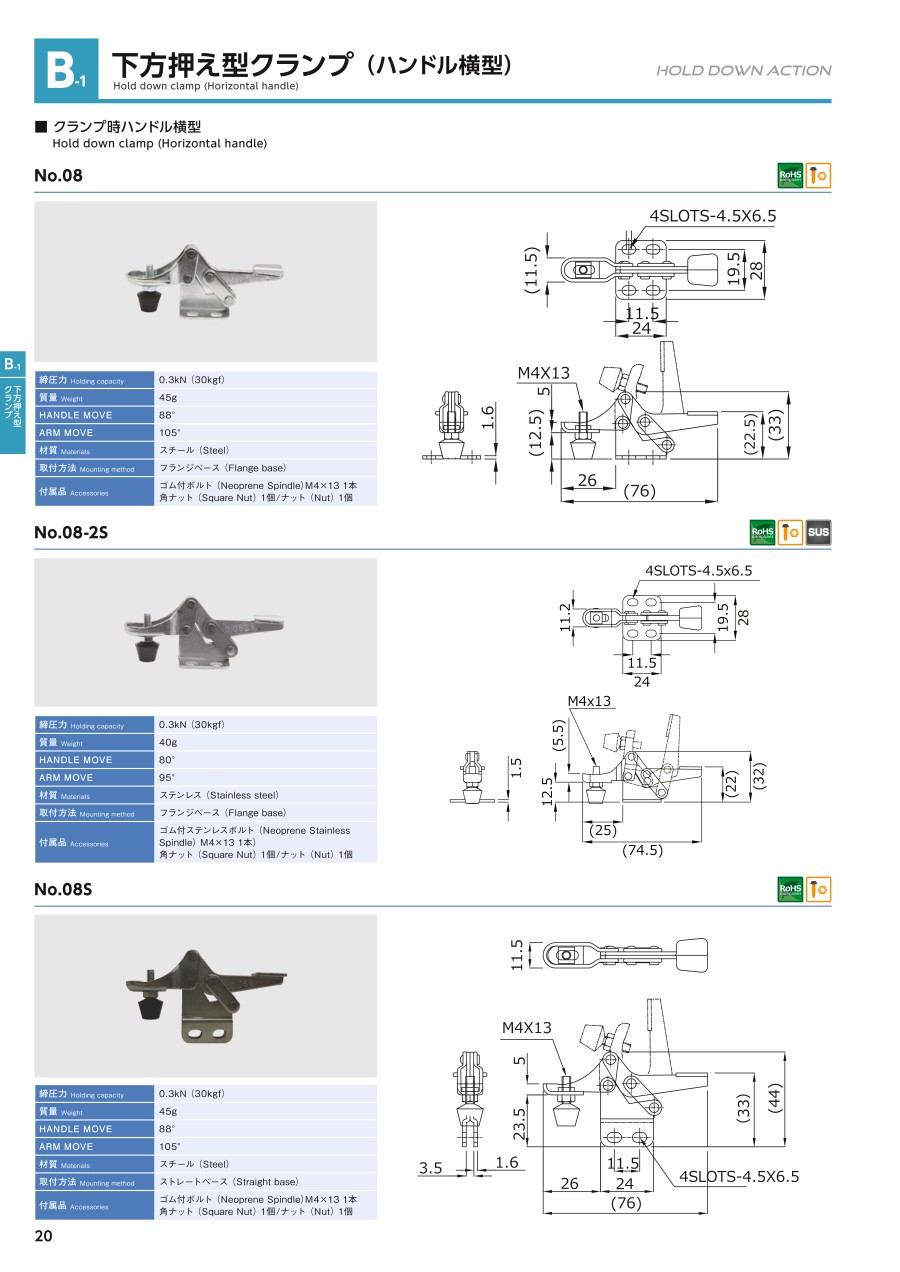

外形図
製品仕様
外観図
仕様
NO.08のステンレスモデル。
- 分類名：下方押え型クランプ
- 製品番号：08-2S
- 質量：40g
- 締圧力：0.3kN（30kgf）
- 使用に必要な高さ：55mm
- 使用に必要な長さ：74.5mm
- 使用に必要な幅：28mm
- 材質：ステンレススチール
- 取り付け方法：フランジベース
- アーム角度：95°
- ハンドル角度：80°
付属品
- M4x13ゴム付きボルト：1本
- 角ナット：1個
- ナット：1個
- 表面処理：なし
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、0.3kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。
カタログ
商品担当おすすめ
下方押さえ型クランプ No.08-2Sの型番NO.08-2Sのページです。
型番NO.08-2Sに関する仕様情報を記載しております。
下方押さえ型クランプ No.08-2Sのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピンドルなど単品で購入できますか？
A
スピンドルセットでご購入頂けます。
