下方押さえ型クランプ No.03S（ハンドル横型）
NO.03Sの仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
ストレートベース
クランプボルトサイズ
M4
締圧力(N)
300
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
33.8
アーム長さ L(mm)
37.5
商品情報
外形図
製品仕様
外観図
仕様
NO.03のストレートベースタイプ。
- 分類名：下方押え型クランプ
- 製品番号：03S
- 質量：85g
- 締圧力：0.3kN（30kgf）
- 使用に必要な高さ：88mm
- 使用に必要な長さ：110mm
- 使用に必要な幅：22mm
- 材質：スチール（SPCC）
- 取り付け方法：ストレースベース
- アーム角度：65°
- ハンドル角度：55°
付属品
- M4x40スピンドル：1本
- ナット：2個
- 座金：2枚
- 表面処理：ニッケル
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
ストレートベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、0.3kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

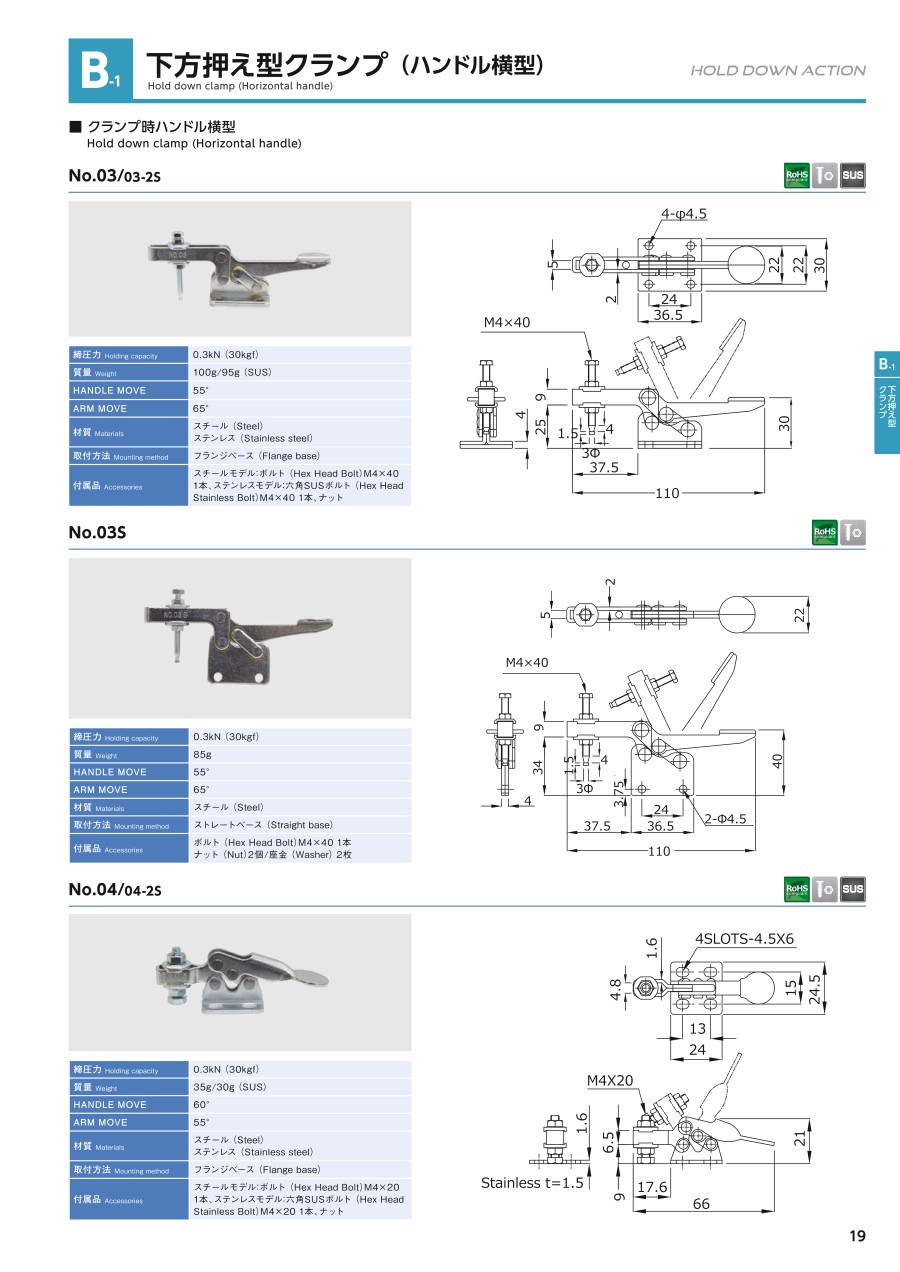

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.03S（ハンドル横型）の型番NO.03Sのページです。
型番NO.03Sに関する仕様情報を記載しております。
下方押さえ型クランプ No.03S（ハンドル横型）のレビュー
溶接治具の固定に使用
4
4.02019/11/13
ミスミのカタログを見て、大きさなどを考慮して選定をしました。良かった点は想定していた通りに使用できたことです。クランプな...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qスピンドルなど単品で購入できますか？
A
スピンドルセットでご購入頂けます。
