下方押さえ型クランプ No.01（ハンドル横型）
閲覧中の商品と併せてご検討ください
－閉じる
NO.01の仕様・寸法情報
種類
下面押さえ・ハンドル横型
装着方法
フランジベース
クランプボルトサイズ
M4
締圧力(N)
200
本体材質
[スチール] スチール
クランプ部材質
スチール
アーム高さ H(mm)
19.3
アーム長さ L(mm)
26
商品情報
外形図
製品仕様
外観図
仕様
押さえボルト位置が固定されたタイプのクランプ。
- 分類名：下方押え型クランプ
- 製品番号：01
- 質量：35g
- 締圧力：0.2kN（20kgf）
- 使用に必要な高さ：73mm
- 使用に必要な長さ：91mm
- 使用に必要な幅：28mm
- 材質：スチール（SPCC）
- 取り付け方法：フランジベース
付属品
- M4x20スピンドル：1本
- ナット：1個
- 表面処理：ニッケル
開発秘話
製販一体のトグルクランプメーカーとして国内工場のメリットと蓄積されたノウハウを活かし、確かな品質とスピーディで細やかなサービスを
提供いたします。
詳細情報
基本情報
フランジベースの小型下方押え型トグルクランプ。
【特長】
・交換頻度が多い部品などの固定に。
・トグルクランプの特性を活かし、0.2kNの力で固定可能。
【用途】
・検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
・木工やDIYでも活用可能。

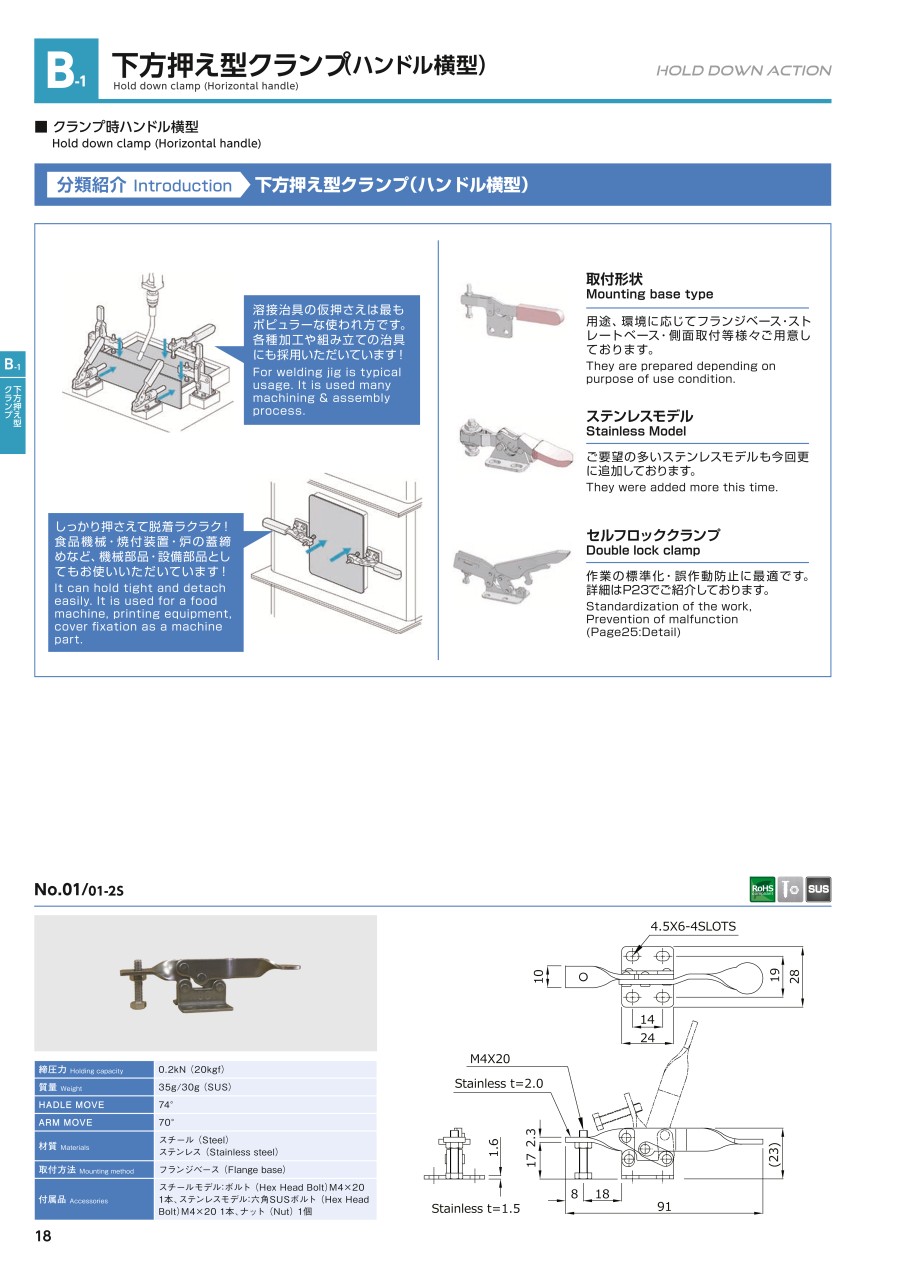

カタログ
類似品類似品をすべて見る
商品担当おすすめ
下方押さえ型クランプ No.01（ハンドル横型）の型番NO.01のページです。
型番NO.01に関する仕様情報を記載しております。
下方押さえ型クランプ No.01（ハンドル横型）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qスピンドルなど単品で購入できますか？
A
スピンドルセットでご購入頂けます。
