トラスコ中山

丸型防振ゴム　両ボルトタイプ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 470円～3,993円

税込単価: 517円～4,392円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トラスコ中山

通常出荷日：1 日目

【特長】●高いばね定数のため、小型で大荷重用として使用できます。●傾斜配置など...

種類
防振ゴム
材質
天然ゴム（NR）
接続形状
両端おねじ
防振ゴムの種類
丸形
使用用途
クッション / 防振 / 除振
使用特性
標準
金具素材
一般構造用圧延鋼材
発注単位 (個)
1

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	種類	防振ゴムの種類	接続種類	防振体の材質	使用用途	使用特性	ばね定数	接続ねじ M	ゴム高さ	最大許容荷重
TA503	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	135N/mm	M6X1.00	16mm	345N
TA514	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	520N/mm	M16X2.00	60mm	5200N
TA511	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	165N/mm	M10X1.50	40mm	1050N
TA504	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	175N/mm	M8X1.25	20mm	490N
TA506	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	345N/mm	M8X1.25	20mm	930N
TA515	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	320N/mm	M16X2.00	80mm	4450N
TA507	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	225N/mm	M8X1.25	25mm	835N
TA513	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	295N/mm	M12X1.75	55mm	2750N
TA505	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	83.5N/mm	M8X1.25	30mm	390N
TA502	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	78.5N/mm	M6X1.00	16mm	185N
TA516	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	610N/mm	M10X1.50	27mm	2500N
TA501	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	34.5N/mm	M5X0.80	15mm	88N
TA509	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	420N/mm	M10X1.50	25mm	1550N
TA510	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	285N/mm	M10X1.50	30mm	1350N
TA508	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	150N/mm	M8X1.25	30mm	735N
TA512	防振ゴム	丸形	両端おねじ	天然ゴム（NR）	クッション/防振/除振	標準	520N/mm	M12X1.75	40mm	3350N

型番リスト

表示件数

型番

最大許容荷重(範囲)

(N)

接続ねじ M

高さH・厚さT

(mm)

ばね定数

(N/mm)

最大許容荷重

(N)

外寸

(mm)

取付軸長

(mm)

JANコード

トラスココード

質量

(g)

最小発注数量

～300	[M5] M5X0.80	15	34.5	88	15	14	4989999359244	233-7614	9	1個
～300	[M6] M6X1.00	16	78.5	185	21	19	4989999359251	233-7622	18	1個
301～700	[M6] M6X1.00	16	135	345	25	19	4989999359268	233-7631	25	1個
301～700	[M8] M8X1.25	20	175	490	29	23	4989999359275	233-7649	55	1個
301～700	[M8] M8X1.25	30	83.5	390	29	23	4989999359282	233-7657	60	1個
701～2500	[M8] M8X1.25	20	345	930	38	28	4989999359299	233-7665	80	1個
701～2500	[M8] M8X1.25	25	225	835	38	28	4989999359305	233-7673	85	1個
701～2500	[M8] M8X1.25	30	150	735	38	28	4989999359312	233-7681	90	1個
701～2500	[M10] M10X1.50	25	420	1550	46	27	4989999359329	233-7690	145	1個
701～2500	[M10] M10X1.50	30	285	1350	46	27	4989999359336	233-7703	155	1個
701～2500	[M10] M10X1.50	40	165	1050	46	27	4989999359343	233-7711	170	1個
2501～5500	[M12] M12X1.75	40	520	3350	69	37	4989999359350	233-7720	380	1個
2501～5500	[M12] M12X1.75	55	295	2750	69	37	4989999359367	233-7738	430	1個
2501～5500	[M16] M16X2.00	60	520	5200	90	45	4989999359374	233-7746	920	1個
2501～5500	[M16] M16X2.00	80	320	4450	90	45	4989999359381	233-7754	1030	1個
701～2500	[M10] M10X1.50	27	610	2500	50	30	4989999359527	285-3493	200	1個

通常単価(税別) (税込単価)	通常出荷日

470円 ( 517円 )	在庫品1日目当日出荷可能
489円 ( 538円 )	1日目
556円 ( 612円 )	在庫品1日目当日出荷可能
693円 ( 762円 )	在庫品1日目当日出荷可能
563円 ( 619円 )	1日目
873円 ( 960円 )	在庫品1日目当日出荷可能
882円 ( 970円 )	在庫品1日目当日出荷可能
985円 ( 1,084円 )	1日目
1,028円 ( 1,131円 )	在庫品1日目当日出荷可能
1,089円 ( 1,198円 )	1日目
1,308円 ( 1,439円 )	1日目
1,479円 ( 1,627円 )	1日目
2,246円 ( 2,471円 )	1日目
2,656円 ( 2,922円 )	1日目
3,993円 ( 4,392円 )	1日目
1,497円 ( 1,647円 )	1日目

詳細情報

基本情報

基本情報

【特長】
●高いばね定数のため、小型で大荷重用として使用できます。
●傾斜配置など広い応用性を持っています。
●六角ナット・スプリングワッシャー付です。

【用途】
●ポンプ、各種工作機械、遠心分離器、破砕機、発動機、そのほか一般産業機械。

カタログ

商品TOP

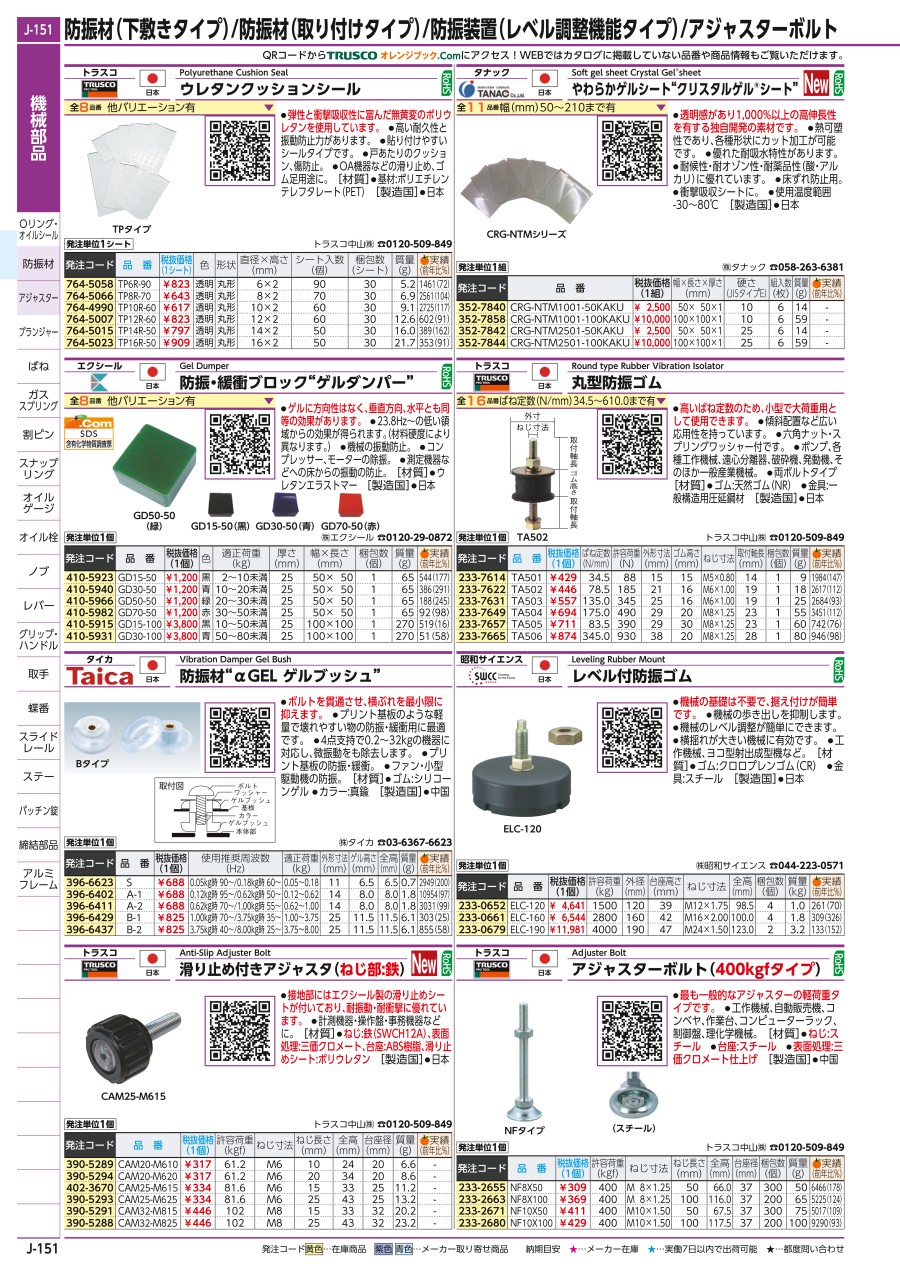

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
