メカニカル部品技術窓口
バイメタル温圧計 BTPシリーズ T型
- 通常単価(税別)
- 22,351円
- 税込単価
- 24,586円
【特長】・取出し箇所が2ヶ所から1ヶ所に・圧力計、コック等付属品が不要・取付費...
詳細情報を確認する- 形状
- T型
- 温度範囲 (℃)
- 0～100
- 保護管寸法 (mm)
- 100
- 設置針(赤針)
- 無し
商品情報
製品仕様
製品仕様
- 内部構造：温度/バイメタル式、圧力/ブルドン式
- 精度：温度/±2.0% FS、圧力/±1.6% FS
- ダイヤル径：100φ
材質
- ケース：ABS樹脂（T型）、ADC （ S型）
- 目盛版：AL, アルマイト処理
- 感温部：SUS304
- 保護管：BSニッケルメッキ（3.0MPa耐圧）
商品特長詳細
空調機廻リの冷水／温水に最適
従来施工～ 温圧計へ…
| - | 従来式（温度計■圧力計） | 温圧計 |
|---|---|---|
| ■計器数量 | 2個 | 1個 |
| ■取出し用溶接ソケット | 2個 | 1個 |
| 上記用溶接作業 | 2式 | 1式 |
| ■ゲージバルブ | 1個 | 不要 |
| ■短管/エルボ | 2個/1個 | |
| 上記組込み作業 | 1式 | |
| 上記断熱保温作業 | 1式 |

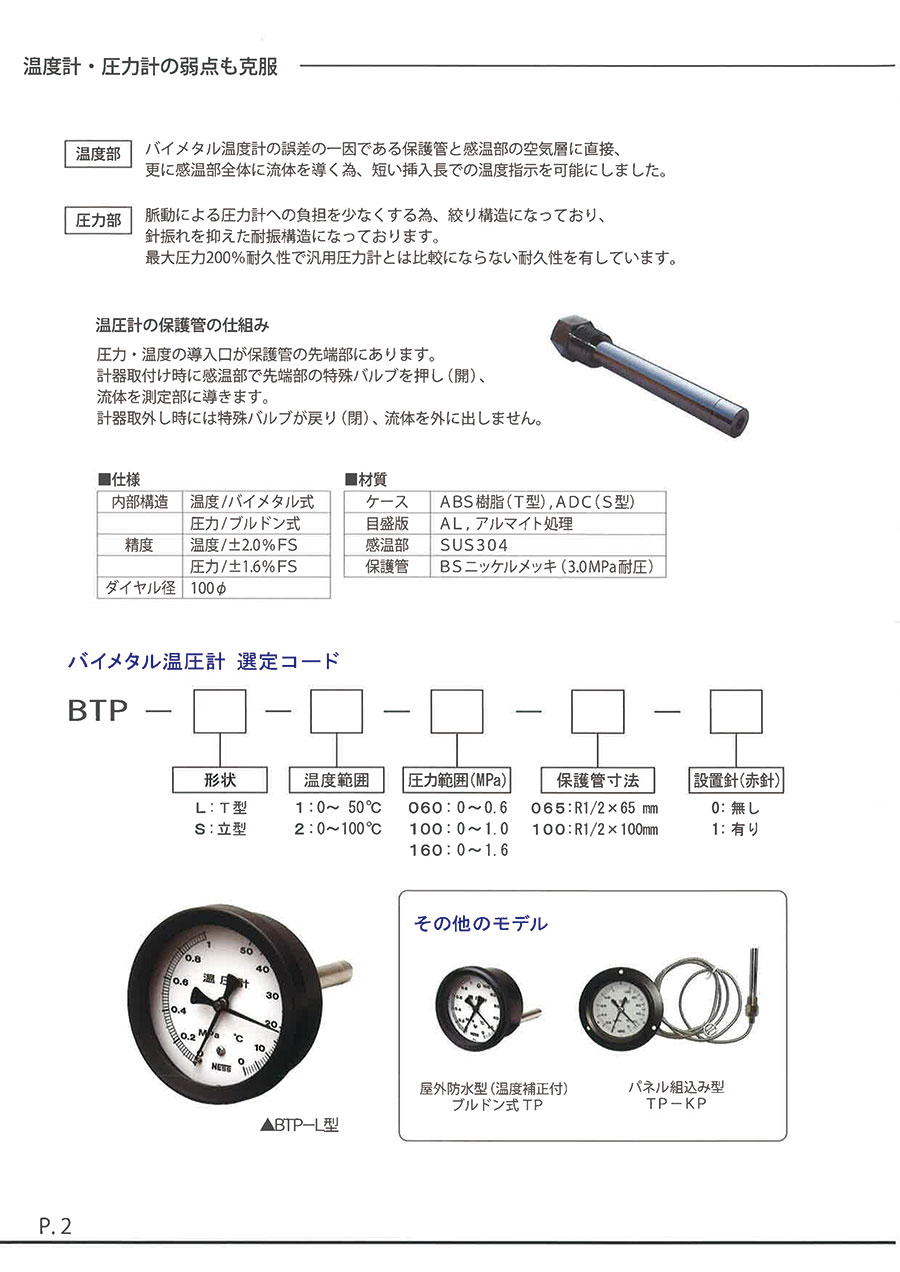

温度計・圧力計の弱点も克服
温度部：バイメタル温度計の誤差の一因である保護管と感温部の空気層に直接、
更に感温部全体に流体を導く為、短い挿入長での温度指示を可能にしました。
圧力部：脈動による圧力計への負担を少なくする為、絞り構造になっており、針振れを抑えた耐振構造になっておリます。
最大圧力200%耐久性で汎用圧力計とは比較にならない耐久性を有しています。
温圧計の保護管の仕組み
計器取付け時に感温部で先端部の特殊バルブを押し（開） 、流体を測定部に導きます。
計器取外し時には特殊バルブが戻リ（閉） 、流体を外に出しません。
選定サポート情報
選定サポート情報
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,351円 ( 24,586円 ) | 8日目 |
22,351円 ( 24,586円 ) | 8日目 |
詳細情報
基本情報
【特長】
・取出し箇所が2ヶ所から1ヶ所に
・圧力計、コック等付属品が不要
・取付費、保温施工費の削減
・スペースを取りません
・逆止弁内蔵保護管で着脱自在
・長い保護管を必要としません
・耐振耐久構造
