アクチュエータ　SKR33

アクチュエータ　SKR33
  • オープンカバー
  • トップカバー
  • モータ折返し仕様
通常単価(税別)
-
税込単価
-
通常出荷日：15日目～18日目

LMブロックとボールねじナットの一体構造インナブロックを配置した、コンパクトで高剛性、高精度なアクチュ...

詳細を確認

よく一緒に見られています

アクチュエータ　SKR26

ＴＨＫ

アクチュエータ　SKR26

通常出荷日：15 日目

よく一緒に見られています

【短納期対応品】アクチュエータ SKR33

ＴＨＫ

【短納期対応品】アクチュエータ SKR33

通常出荷日：15 日目 ～

未確定：候補が1,540型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

カバー付き モータ直結

アクチュエータ　SKR33 カバー付き モータ直結外形図

※1 メカストッパからストローク開始位置までの寸法です。

カバー無し モータ直結

アクチュエータ　SKR33 カバー無し モータ直結外形図

※1 メカストッパからストローク開始位置までの寸法です。

カバー付き モータ折返し

アクチュエータ　SKR33 カバー付き モータ折返し外形図

※1 メカストッパからストローク開始位置までの寸法です。

カバー無し モータ折返し

アクチュエータ　SKR33 カバー無し モータ折返し外形図

※1 メカストッパからストローク開始位置までの寸法です。

製品仕様

コントローラ仕様

制御機器種類THC
モータ定格出力［W］100
ボールねじリード［mm］61020
定格速度※1［mm/s］並級・上級（H）3005001000
精密級（P）
定格推力※2［N］29917989
最大推力※3［N］895537268
電磁ブレーキ保持力※4［N］29917989
走行寿命※5［km］5,00010,000

※1 定格速度は、モータ定格回転数3000min-1時の速度です。
※2 定格推力は、モータの定格トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※3 最大推力は、モータの瞬時最大トルク0.95N・m、もしくは許容入力トルクによって制限される値です。
※4 電磁ブレーキ保持力は、モータの静摩擦トルク0.318N・m、もしくは許容入力トルクによって制限される値です。
※5 計算条件は以下の場合です。
      ストローク:395mm（ブロック1個）、320mm（ブロック2個）/加減速度:最大可搬質量設定時の加減速度/速度:定格速度/負荷質量:最大可搬質量/重心位置:テーブル上面中心

基本仕様

LMガイド部基本動定格荷重 C［N］17000
基本静定格荷重 C0［N］20400
ラジアルすきま［mm］並級・上級（H）-0.004～0
精密級（P）-0.012～-0.004
断面2次モーメントlX※1［mm4］5.35×104
lY※2［mm4］3.52×105
質量［kg/m］6.1
ボールねじ部ボールねじリード［mm］61020
基本動定格荷重 Ca［N］並級・上級（H）440027002620
精密級（P）
基本静定格荷重 C0a［N］並級・上級（H）629037803770
精密級（P）
ねじ軸径［mm］φ13
谷径［mm］φ10.8
ボール中心径［mm］φ13.5
許容回転数※3［min-1］並級・上級（H）6000
精密級（P）
軸受部（固定側）アキシアル方向基本動定格荷重 Ca［N］6250
静的許容荷重 P0a［N］2700
許容入力トルク［N・m］直結2.83.2
折返し0.98
静的許容モーメント※4［N・m］MA:173（990） MB:173（990）  MC:424（848）
標準グリース/使用グリースニップルTHK AFB-LFグリース/PB107

※1  lX＝X軸まわりの断面2次モーメントです。
※2  lY＝Y軸まわりの断面2次モーメントです。
※3  許容回転数はストロークが長くなることにより下がる場合があります。
※4  （  ）内はブロック2個（Bタイプ）密着時の値です。
注1） LMガイド部の定格荷重は、ブロック1個あたりの定格荷重です。

断面2次モーメント
静的許容モーメント
アクチュエータ　SKR33 断面2次モーメント
アクチュエータ　SKR33 静的許容モーメント

規格表

カバー付き モータ直結

アクチュエータ　SKR33 カバー付き モータ直結規格表

※2 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ブロック2個（Bタイプ）の質量は、0.6kgが加算されます。
※5 ブレーキ付き選択時は、0.2kg加算されます。

カバー無し モータ直結

アクチュエータ　SKR33 カバー無し モータ直結規格表

※2 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ブロック2個（Bタイプ）の質量は、0.4kgが加算されます。
※5 ブレーキ付き選択時は、0.2kg加算されます。

カバー付き モータ折返し

アクチュエータ　SKR33 カバー付き モータ折返し規格表

※2 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ブロック2個（Bタイプ）の質量は、0.6kgが加算されます。
※5 ブレーキ付き選択時は、0.2kg加算されます。

カバー無し モータ折返し

アクチュエータ　SKR33 カバー無し モータ折返し規格表

※2 ブロック2個（Bタイプ、QZ無し）密着時の値です。
※3 最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
※4 ブロック2個（Bタイプ）の質量は、0.4kgが加算されます。
※5 ブレーキ付き選択時は、0.2kg加算されます。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    26
  • 次へ
    • 型番
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-00[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-01[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-02[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-06[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-07[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-10[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-11[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-12[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-16[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-17[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-00[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-01[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-02[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-06[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-07[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-0M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-1M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-10[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-11[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-12[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-16[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306A-[0045,0095,0195,0295,0395,0495,0595]-[H,P][0,R1,R2,R3]-17[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-00[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-01[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-02[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-06[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-07[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-0M[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1B[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1E[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1H[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1J[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]
    SKR3306AQZ-[0095,0195,0295,0395,0495,0595]-[0,R1,R2,R3]-1L[40,A0,AP,AQ,AR,AT,AU,WP-08D,WP-08K,WP-08M,WQ-08D,WQ-08K,WQ-08M]

    カバー

    精度

    ボールねじリード

    スライダ種類

    モータ種類

    静的許容モーメント MA（N・m）

    静的許容モーメント MB（N・m）

    静的許容モーメント MC（N・m）

    ストローク

    (mm)

    潤滑装置QZ仕様

    カバ―種類

    モータ有無／制御機器種類

    センサ

    センサ形式（メーカ）

    センサ種類

    ハウジングA/中間フランジ記号（051～054ページ参照）

    		最小発注数量
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX671（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX674（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A-P・GX-F12B-P（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A-P・GX-F12B-P（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX671（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX674（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX671（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX674（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A-P・GX-F12B-P（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A-P・GX-F12B-P（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX671（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX674（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    上級 / 精密級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    45 ～ 595
    なし
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX671（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    EE-SX674（オムロン(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    なし
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A-P・GX-F12B-P（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12A・GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    あり
    並級
    6
    ロング1個
    なし（お客様にて組み込み）
    173
    173
    424
    95 ～ 595
    QZ全ブロック両側付き
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    GX-F12B（パナソニック デバイスSUNX(株)）
    WP-08D（折返し） / WP-08K（折返し） / WP-08M（折返し） / WQ-08D（折返し） / WQ-08K（折返し） / WQ-08M（折返し） / A0（直結） / 40（直結） / AP（直結） / AQ（直結） / AR（直結） / AT（直結） / AU（直結）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    15日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
  • 1
  • 2
  • 3
  • 4
  • 5
    • ...
    26
  • 次へ

    • 詳細情報

    基本情報

    LMブロックとボールねじナットの一体構造インナブロックを配置した、コンパクトで高剛性、高精度なアクチュエータです。
    また、ハウジングA／Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので、
    設計および組み立て工数を大幅に削減することが可能となりました。

    【特長】
    ・4方向等荷重となるように接触角45°で配置しているので、あらゆる姿勢での使用が可能です。
    ・直線案内部は4列サーキュラーアーク溝のため、すきまがなく高剛性の案内が得られます。
    ・負荷の変動による摩擦抵抗の変化は最小に抑えられ、高精度送りに追従します。
    ・U字形断面形状のアウタレールにより、モーメントやねじりに対しての剛性が向上しました。

    【ボールリテーナ採用による効果】
    ・グリースの保持能力が向上し、長期メンテナンスフリーを実現。（ボールねじ部には潤滑装置QZを装着しています）
    ・ボール同士の相互摩擦を解消し、トルク変動が小さくなり、優れた滑動性を得ることができます。
    ・また、従来よりLMガイド部、ボールねじ部の基本動定格荷重が大きくなるため長寿命です。

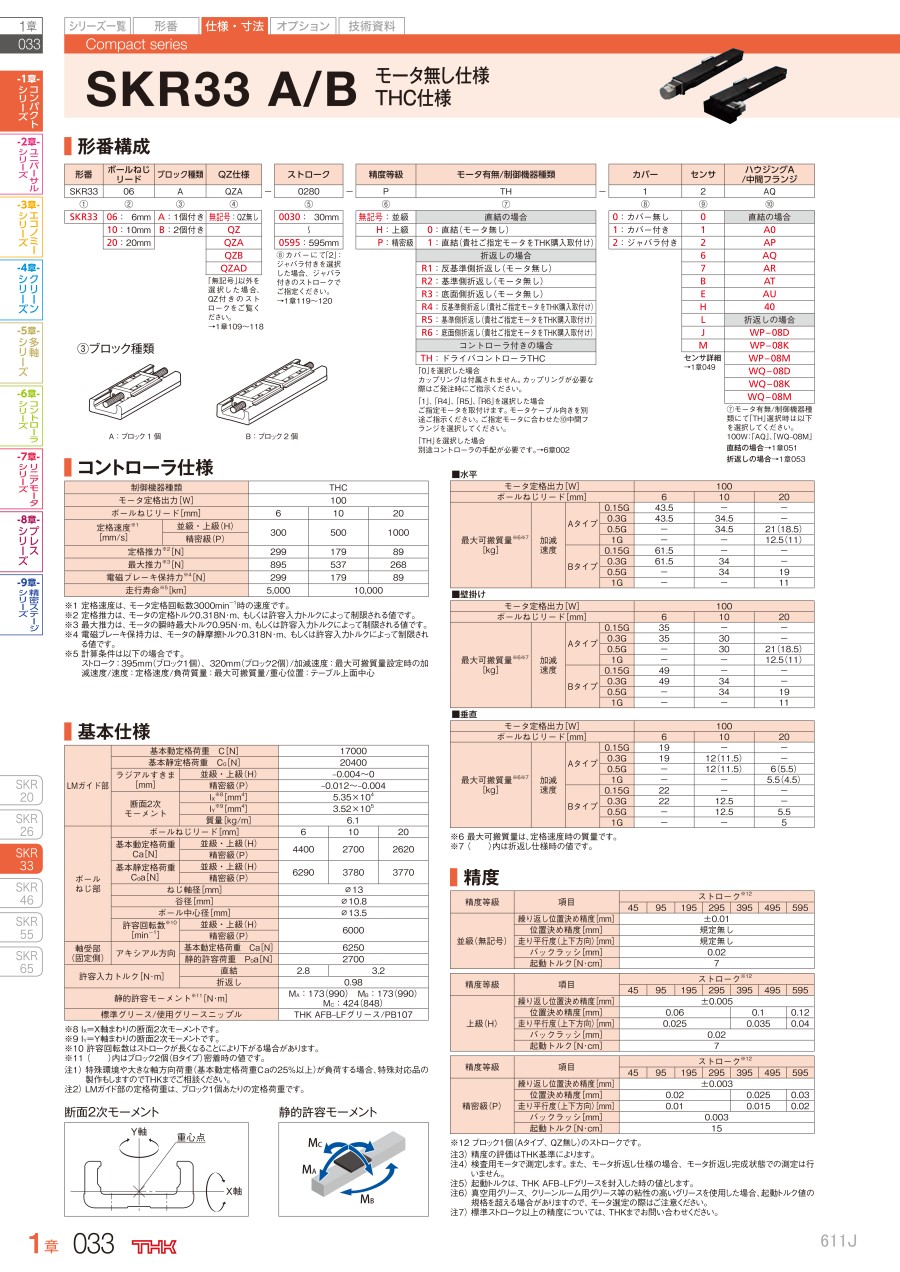

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アクチュエータ　SKR33のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    アクチュエータ　SKR33
    アクチュエータ　SKR26
    アクチュエータ　SKR20
    アクチュエータ　SKR46
    単軸ロボットKK60型（取付面高さ33・幅60）
    アクチュエータ　KR26
    メーカーＴＨＫＴＨＫＴＨＫＴＨＫHIWIN（ハイウィン）ＴＨＫ
    通常価格----53,467円 --
    通常出荷日15日目〜15日目15日目18日目〜17日目15日目〜
    本体/周辺部品本体本体本体本体本体本体
    呼び（高さ）332620463326
    グリース標準標準標準標準標準標準
    潤滑ユニット有無なしなしなしなしなしなし
    リテーナ有無ありありありありなしあり

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    一軸アクチュエータカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    メカニカル部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
