ＴＨＫ

アクチュエータ　KR15

アクチュエータ　KR15
  • オープンカバー
  • トップカバー
  • モータ折返し仕様
未確定：候補が20型番あります。
数量：

商品情報

外形図

カバー付き モータ直結

アクチュエータ　KR15 カバー付き モータ直結外形図

カバー無し モータ直結

アクチュエータ　KR15 カバー無し モータ直結外形図

※1 メカストッパからストローク開始位置までの寸法です。
※2 ストローク可能範囲を算出する際のブロック長さを示します。KR15のブロック2個（Bタイプ）は密着時に64.6mm（2個合計）となります。

カバー付き モータ折返し

アクチュエータ　KR15 カバー付き モータ折返し外形図

カバー無し モータ折返し

アクチュエータ　KR15 カバー無し モータ折返し外形図

※1 メカストッパからストローク開始位置までの寸法です。
※2 ストローク可能範囲を算出する際のブロック長さを示します。KR15のブロック2個（Bタイプ）は密着時に64.6mm（2個合計）となります。

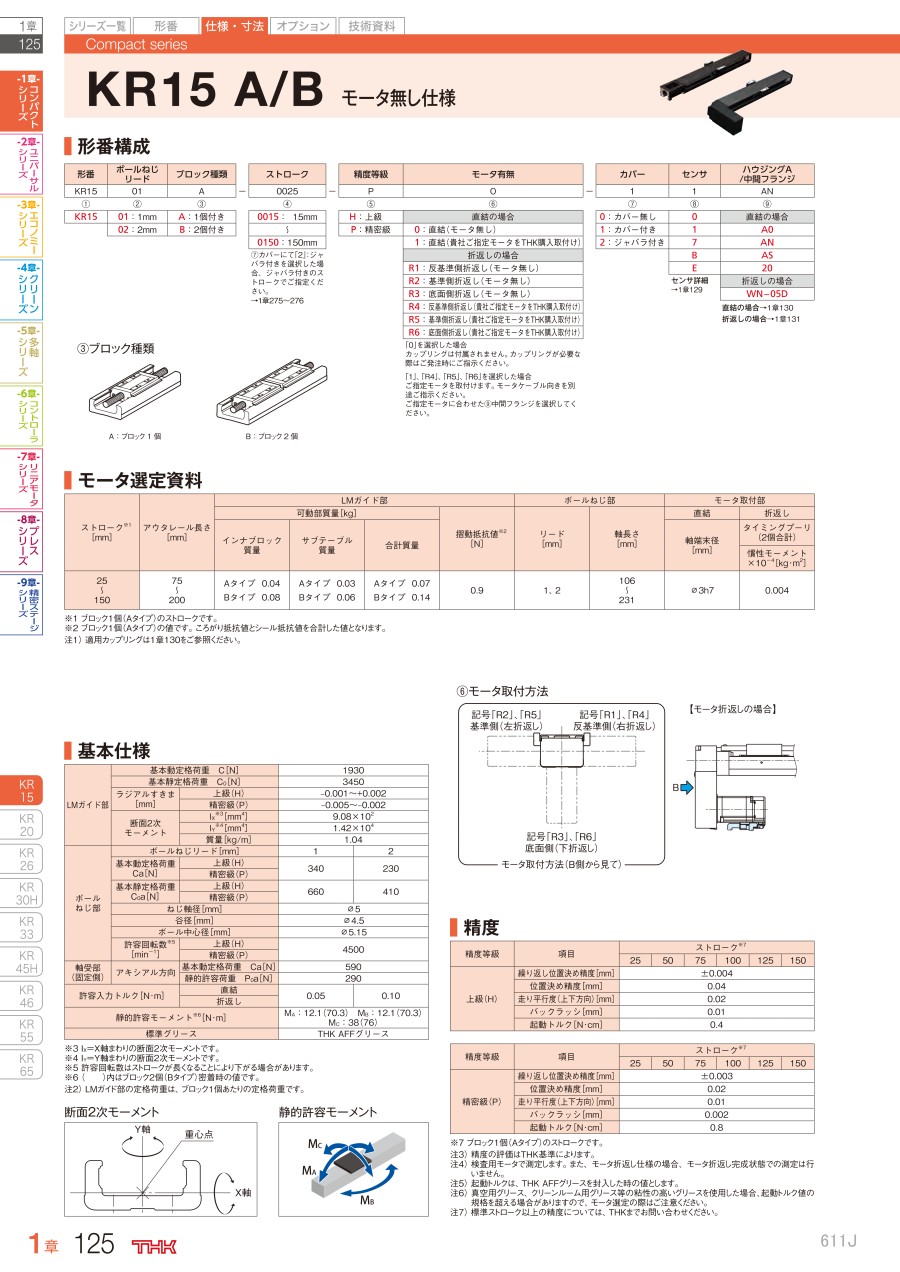

製品仕様

基本仕様

LMガイド部基本動定格荷重 C［N］1930
基本静定格荷重 C0［N］3450
ラジアルすきま［mm］上級（H）-0.001～+0.002
精密級（P）-0.005～-0.002
断面2次モーメントlX※1［mm4］9.08×102
lY※2［mm4］1.42×104
質量［kg/m］1.04
ボールねじ部ボールねじリード［mm］12
基本動定格荷重 Ca［N］上級（H）340230
精密級（P）
基本静定格荷重 C0a［N］上級（H）660410
精密級（P）
ねじ軸径［mm］φ5
谷径［mm］φ4.5
ボール中心径［mm］φ5.15
許容回転数※3［min-1］上級（H）4500
精密級（P）
軸受部（固定側）アキシアル方向基本動定格荷重 Ca［N］590
静的許容荷重 P0a［N］290
許容入力トルク［N・m］直結0.050.10
折返し
静的許容モーメント※4［N・m］MA:12.1（70.3） MB:12.1（70.3）  MC:38（76）
標準グリースTHK AFFグリース

※1  lX＝X軸まわりの断面2次モーメントです。
※2  lY＝Y軸まわりの断面2次モーメントです。
※3  許容回転数はストロークが長くなることにより下がる場合があります。
※4  （   ）内はブロック2個（Bタイプ）密着時の値です。
注1） LMガイド部の定格荷重は、ブロック1個あたりの定格荷重です。

断面2次モーメント
静的許容モーメント
アクチュエータ　KR15 断面2次モーメント
アクチュエータ　KR15 静的許容モーメント

規格表

モータ直結

アクチュエータ　KR15 モータ直結規格表

※3 ブロック2個（Bタイプ）密着時の値です。
※4 ブロック2個（Bタイプ）の質量は、0.07kg（カバー付き）、0.04kg（カバー無し）が加算されます。
※5 （  ）内はカバー無しの値です。

モータ折返し

アクチュエータ　KR15 モータ折返し規格表

※3 ブロック2個（Bタイプ）密着時の値です。
※4 ブロック2個（Bタイプ）の質量は、0.07kg（カバー付き）、0.04kg（カバー無し）が加算されます。
※5 （  ）内はカバー無しの値です。

型番リスト

表示件数
  • 1
    • 型番
    KR1501A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]0[20,A0,AN,AS,WN-05D]
    KR1501A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]1[20,A0,AN,AS,WN-05D]
    KR1501A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]7[20,A0,AN,AS,WN-05D]
    KR1501A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]B[20,A0,AN,AS,WN-05D]
    KR1501A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]E[20,A0,AN,AS,WN-05D]
    KR1501B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]0[20,A0,AN,AS,WN-05D]
    KR1501B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]1[20,A0,AN,AS,WN-05D]
    KR1501B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]7[20,A0,AN,AS,WN-05D]
    KR1501B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]B[20,A0,AN,AS,WN-05D]
    KR1501B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]E[20,A0,AN,AS,WN-05D]
    KR1502A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]0[20,A0,AN,AS,WN-05D]
    KR1502A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]1[20,A0,AN,AS,WN-05D]
    KR1502A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]7[20,A0,AN,AS,WN-05D]
    KR1502A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]B[20,A0,AN,AS,WN-05D]
    KR1502A-[0025,0050,0075,0100,0125,0150]-[H,P][0,R1,R2,R3]-[0,1]E[20,A0,AN,AS,WN-05D]
    KR1502B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]0[20,A0,AN,AS,WN-05D]
    KR1502B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]1[20,A0,AN,AS,WN-05D]
    KR1502B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]7[20,A0,AN,AS,WN-05D]
    KR1502B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]B[20,A0,AN,AS,WN-05D]
    KR1502B-[0040,0065,0090,0115]-[H,P][0,R1,R2,R3]-[0,1]E[20,A0,AN,AS,WN-05D]

    精度

    ボールねじリード

    スライダ種類

    静的許容モーメント MA（N・m）

    静的許容モーメント MB（N・m）

    静的許容モーメント MC（N・m）

    ストローク

    (mm)

    カバ―種類

    モータ有無／制御機器種類

    センサ

    センサ形式（メーカ）

    センサ種類

    ハウジングA/中間フランジ記号

    		最小発注数量
    上級 / 精密級
    1
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    1
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング1個
    12.1
    12.1
    38
    25 ～ 150
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    なし
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    センサレールのみ
    -
    -
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    上級 / 精密級
    2
    ロング2個
    70.3
    70.3
    76
    40 ～ 115
    カバ―付き / カバ―無し
    0：直結（モータ無し） / R1：反基準側折返し（モータ無し） / R2：基準側折返し（モータ無し） / R3：底面側折返し（モータ無し）
    APM-D3A1-001・APM-D3B1-003（アズビル(株)）
    WN-05D（折返し） / A0（直結） / 20（直結） / AN（直結） / AS（直結）
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    30日目
    -
    ( - )
    30日目
    -
    ( - )
    30日目
    -
    ( - )
    30日目
    -
    ( - )
    30日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
    -
    ( - )
    18日目
  • 1

    • 詳細情報

    基本情報

    LMブロックとボールねじナットの一体構造インナブロックを配置した、コンパクトで高剛性、高精度なアクチュエータです。
    また、ハウジングA／Bがサポートユニット、インナブロックがテーブルの役目も兼ねているので、
    設計および組み立て工数を大幅に削減することが可能となりました。

    【特長】
    ・4方向等荷重となるように接触角45°で配置しているので、あらゆる姿勢での使用が可能です。
    ・直線案内部は4列サーキュラーアーク溝のため、すきまがなく高剛性の案内が得られます。
    ・負荷の変動による摩擦抵抗の変化は最小に抑えられ、高精度送りに追従します。
    ・U字形断面形状のアウタレールにより、モーメントやねじりに対しての剛性が向上しました。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
