SUNGIL（ソンイル）

キーレスブッシング A.P.LOCK SAPA シリーズ

カタログ |

通常単価(税別): 2,058円～3,915円

税込単価: 2,264円～4,307円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：在庫品1日目

【特長】・アルミ材質高速サーボ制御位置決定時、慣性モーメントの低減はシステムの...

種類
フランジ付
センタリング
なし
本体材質
アルミニウム
表面処理
アルマイト
締結構造
シングルコーン形
締結方式
メカ式(くさび式)

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

-	材質	表面処理
内輪	アルミ合金	アルマイト
外輪	アルミ合金	アルマイト
装着ボルト	SCM 435	無電解ニッケル

構造

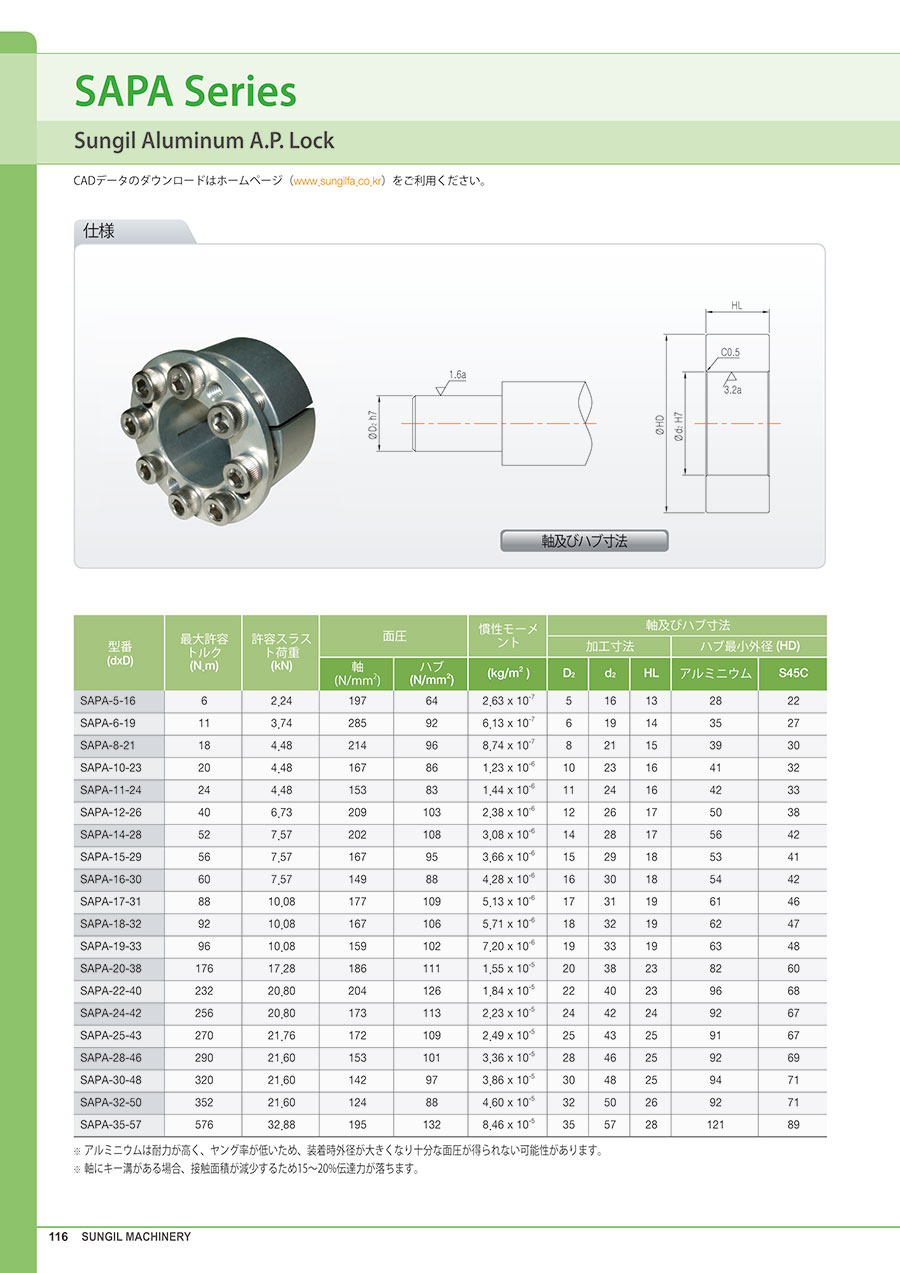

規格表

※ アルミニウムは耐力が高く、ヤング率が低いため、装着時外径が大きくなり十分な面圧が得られない可能性があります。
※ 軸にキー溝がある場合、接触面積が減少するため15～20%伝達力が落ちます。

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

RoHS?

最小発注数量

5	2.0～20.0	16	6	10	1個
6	2.0～20.0	19	11	10	1個
8	2.0～20.0	21	18	10	1個
10	2.0～20.0	23	20	10	1個
11	20.1～50.0	24	24	10	1個
12	20.1～50.0	26	40	10	1個
14	50.1～70.0	28	52	10	1個
15	50.1～70.0	29	56	10	1個
16	50.1～70.0	30	60	10	1個
17	70.1～100.0	31	88	10	1個
18	70.1～100.0	32	92	10	1個
19	70.1～100.0	33	96	10	1個
20	150.1～200.0	38	176	10	1個
22	200.1～300.0	40	232	10	1個
24	200.1～300.0	42	256	10	1個
25	200.1～300.0	43	270	10	1個
28	200.1～300.0	46	290	10	1個
30	300.1～500.0	48	320	10	1個
32	300.1～500.0	50	352	10	1個
35	500.1～700.0	57	576	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,058円 ( 2,264円 )	6日目
2,160円 ( 2,376円 )	6日目
2,058円 ( 2,264円 )	6日目
2,058円 ( 2,264円 )	6日目
2,186円 ( 2,405円 )	6日目
2,186円 ( 2,405円 )	6日目
2,314円 ( 2,545円 )	6日目
2,430円 ( 2,673円 )	6日目
2,314円 ( 2,545円 )	6日目
2,430円 ( 2,673円 )	6日目
2,571円 ( 2,828円 )	6日目
2,594円 ( 2,853円 )	6日目
2,819円 ( 3,101円 )	10日目
2,894円 ( 3,183円 )	6日目
2,894円 ( 3,183円 )	6日目
2,894円 ( 3,183円 )	6日目
3,194円 ( 3,513円 )	6日目
3,915円 ( 4,307円 )	6日目
3,729円 ( 4,102円 )	6日目
3,858円 ( 4,244円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・アルミ材質
高速サーボ制御位置決定時、慣性モーメントの低減はシステムの性能を左右する重要な要因であります。アルミプーリに適合したアルミ製A.P.Lockを使用することで低慣性にて高速使用が可能になりました。
・高いトルク伝達力
高剛性アルミ合金を使用して高いトルクを伝達する為、アルミ製のプーリだけでは無く一般スチール材質のプーリにも使用可能です。
・クリーンルームに最適
アルミニウム本体材質に無電解ニッケルメッキボルトが標準使用され、クリーンルーム向けに最適です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
