SUNGIL（ソンイル）

キーレスブッシング A.P.LOCK SAPL-B シリーズ

カタログ |

数量スライド割引

通常単価(税別): 2,546円～3,919円

税込単価: 2,801円～4,311円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：6 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SUNGIL（ソンイル）

通常出荷日：在庫品1日目

【特徴】・セルフセンターリング機能 : 微細なOff-centeringを防止...

種類
フランジ付
センタリング
あり
本体材質
S45C
表面処理
なし
締結構造
シングルコーン形
締結方式
メカ式(くさび式)

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報

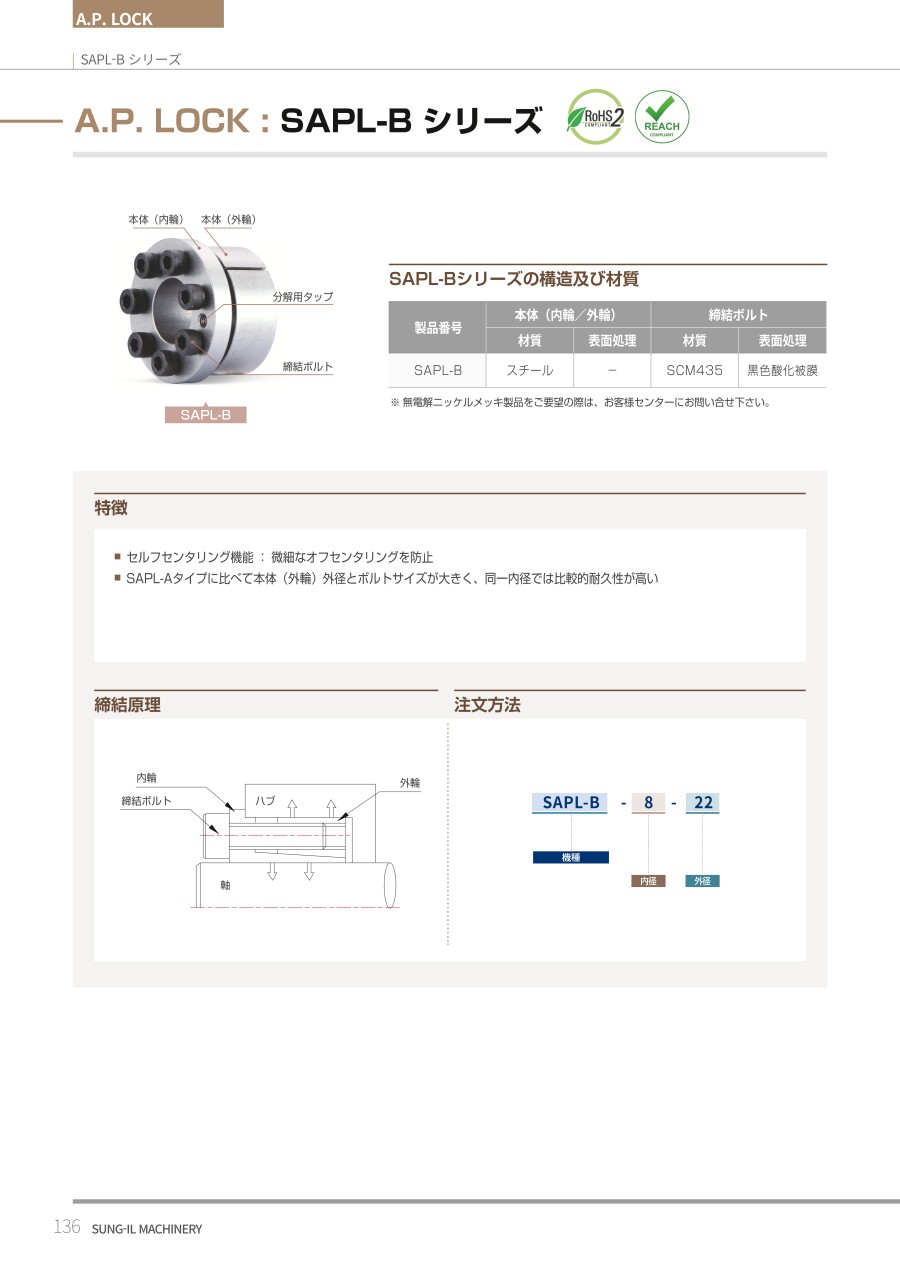

カタログ

商品情報

外形図

製品仕様

型番	本体（内輪/外輪）		締結ボルト
型番	材質	表面処理	材質	表面処理
SAPL-B	スチール	-	SCM435	黒色酸化被膜

構造

規格表

・ Pt（許容スラスト）は負荷トルクが0の時の数値を示し、Tc（最大許容トルク）は負荷スラスト荷重が0の時の数値を示します。
スラストとトルクが複合的に表示される場合は、必ず設計検討事項の複合負荷計算式を参考にして下さい。
・最高の性能を発揮するには、軸/ハブ/本体内輪/本体外輪の錆や汚れ等の異物を完全に除去して下さい。

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

RoHS?

最小発注数量

8	2.0～20.0	22	18	10	1個
9	20.1～50.0	23	21	10	1個
10	20.1～50.0	24	29	10	1個
11	20.1～50.0	25	33	10	1個
12	20.1～50.0	26	46	10	1個
13	20.1～50.0	27	49	10	1個
14	50.1～70.0	31	69	10	1個
15	70.1～100.0	32	74	10	1個
16	70.1～100.0	33	78	10	1個
17	100.1～150.0	34	103	10	1個
18	100.1～150.0	35	108	10	1個
19	200.1～300.0	47	284	10	1個
20	200.1～300.0	47	294	10	1個
22	300.1～500.0	47	324	10	1個
24	300.1～500.0	50	412	10	1個
25	300.1～500.0	50	431	10	1個
28	300.1～500.0	55	471	10	1個
30	500.1～700.0	55	510	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,546円 ( 2,801円 )	6日目
2,579円 ( 2,837円 )	6日目
2,579円 ( 2,837円 )	6日目
2,546円 ( 2,801円 )	6日目
2,579円 ( 2,837円 )	6日目
2,579円 ( 2,837円 )	6日目
2,579円 ( 2,837円 )	6日目
2,579円 ( 2,837円 )	6日目
2,546円 ( 2,801円 )	6日目
2,638円 ( 2,902円 )	6日目
2,638円 ( 2,902円 )	6日目
2,695円 ( 2,965円 )	6日目
2,752円 ( 3,027円 )	6日目
2,923円 ( 3,215円 )	6日目
2,923円 ( 3,215円 )	6日目
3,151円 ( 3,466円 )	6日目
3,151円 ( 3,466円 )	6日目
3,919円 ( 4,311円 )	6日目

詳細情報

基本情報

基本情報

【特徴】
・セルフセンターリング機能 : 微細なOff-centeringを防止する。
・SAPL-A タイプよりカバーの外径が大きく,ボルトサイズも大きいため同一内径対比比較的高い耐久性。
