ステンレス バルブ CBE サニタリーバタフライバルブ（ショート面間）
- 通常単価(税別)
- 24,644円～34,072円
- 税込単価
- 27,108円～37,479円
【特長】・構造がシンプルで、構造部品が少なく、分解・組立が簡単です。・グリップ式のハンドルは、全閉から...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ステンレス バルブ CBE サニタリーバタフライバルブ（ショート面間）
サニタリーバタフライバルブ（ショート面間）
製品仕様
| サイズ | 1S | 1.5S | 2S | |
|---|---|---|---|---|
| 材質 | ステンレス304 EPDM | ● | ● | ● |
| ステンレス316L EPDM | ● | ● | ● | |
寸法図
グリップハンドル
プルハンドル
| グリップハンドル | |||
|---|---|---|---|
| サイズ | 1S | 1.5S | 2S |
| L | 80 | 80 | 80 |
| H | 90 | 93 | 103 |
| W | 170 | 170 | 170 |
EPDMの特性
| EPDM | |
|---|---|
| 最高使用温度 | 100℃ |
| 耐候 | ◎ |
| 耐酸・アルカリ | ◎ |
| 耐油 | △ |
| 耐摩耗 | ○ |
| 引裂き強さ | ○ |
- ※ この表および数値はあくまでもバタフライバルブのシートリングに使用する場合の目安です。
開発秘話
従来弊社ではサニタリーバタフライバルブは押してハンドルを動かすCBSタイプのみを販売していました。しかし、押してハンドルを動かすことは配管にストレスがかかるというお客様からのニーズに応えるべく、ハンドル形状をグリップタイプ、プルタイプ、さらに面間をショート面間タイプ(CBE)、ロング面間タイプ(CBA)を開発・販売いたしました。様々なバリエーションを揃え、様々な使用条件にも対応できるようにさせていただいております。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,644円 ( 27,108円 ) | 5日目 |
24,644円 ( 27,108円 ) | 5日目 |
28,357円 ( 31,193円 ) | 5日目 |
28,357円 ( 31,193円 ) | 5日目 |
34,072円 ( 37,479円 ) | 5日目 |
詳細情報
基本情報
【特長】
・構造がシンプルで、構造部品が少なく、分解・組立が簡単です。
・グリップ式のハンドルは、全閉から全開まで5段階（18°刻み）の開度調節が可能です。
・シートリングはEPDM（標準）で、オプションとしてシリコンもあります。
・シートは食品衛生法（厚生省告示第85号）に適合。
・非常に軽量でコンパクト。
・ハンドル形状はグリップ式（標準）とプル式の二種類があります。
・プル式：全閉から全開まで3段階の開度調節が可能です。
【用途】
・サニタリー仕様の為、食品や医薬品等の配管ラインや機器装置での使用に最適。

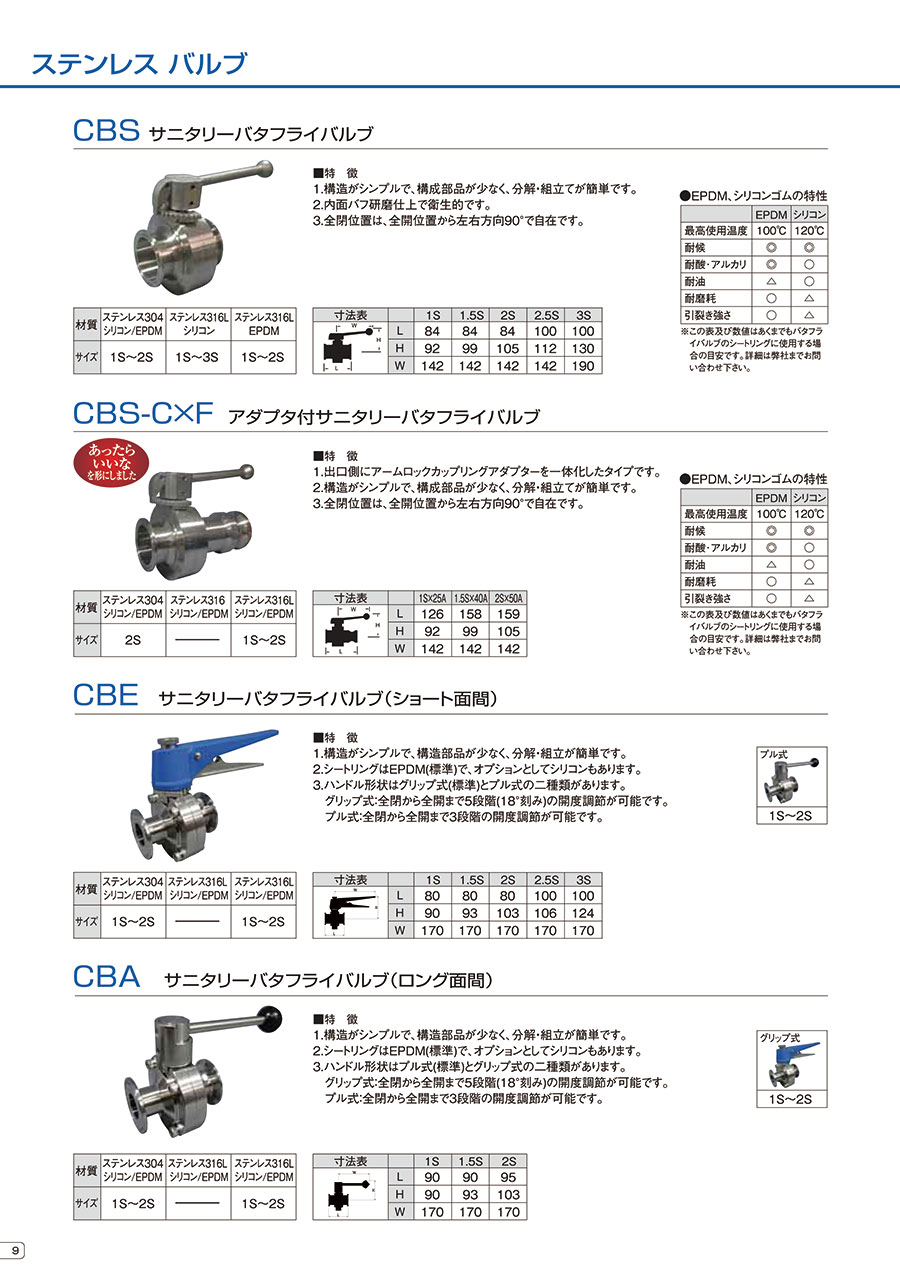

カタログ
