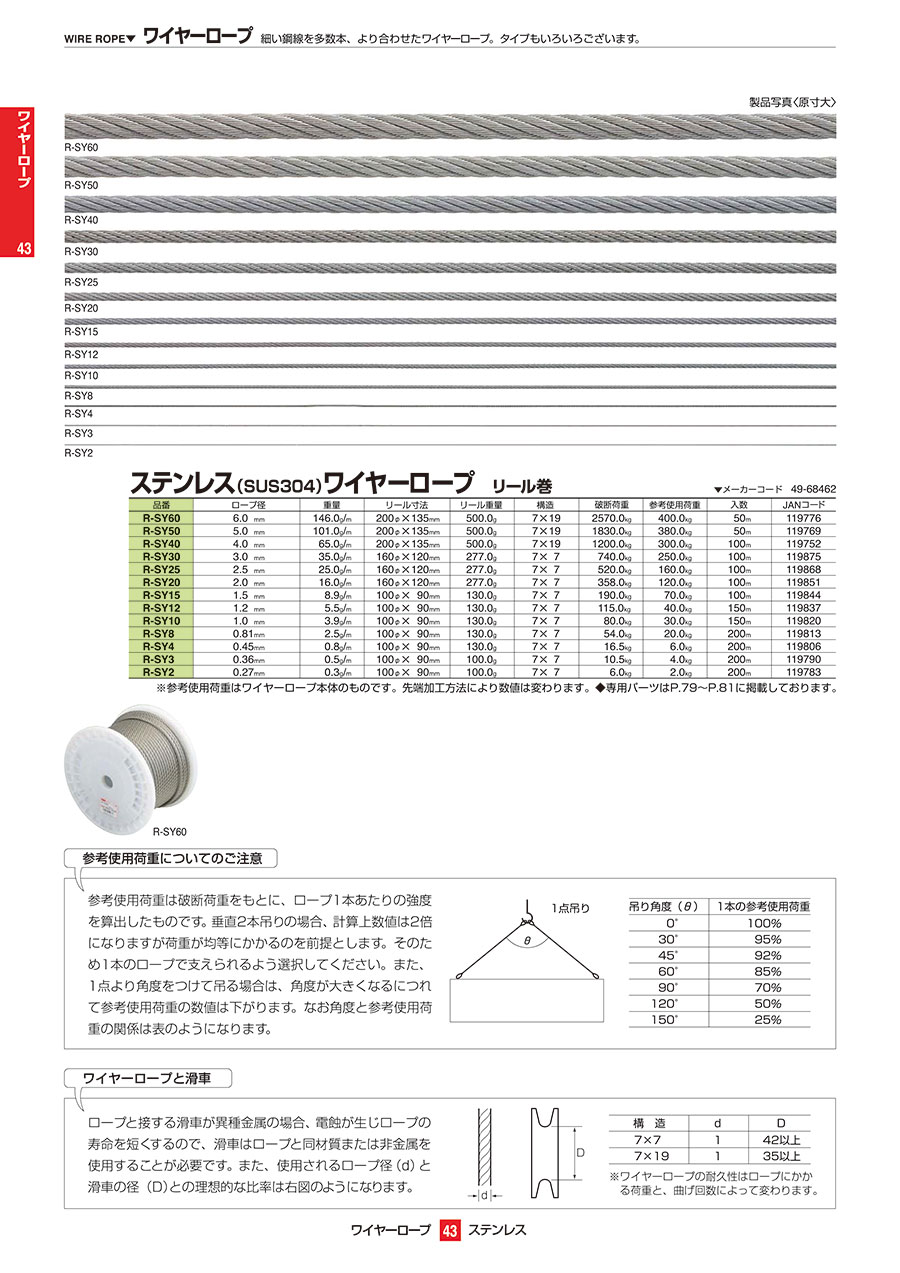

ステンレスワイヤーロープ R-SY2002～2060

耐熱性、耐食性、耐錆性、耐摩耗性に優れたステンレス製のワイヤーリール巻タイプ

美しい光沢をもった丈夫なステンレスワイヤーのリール巻タイプ。
産業用からレジャー関連まで様々な分野で使用されている。

7×7ステンレスワイヤーロープは強靭で柔軟な構造になっている。
精密機器や情報機器、産業用ロボットなど、広範囲に利用できる。

参考使用荷重についての注意点

吊り角度（θ）	１本の参考使用荷重
０°	100%
３０°	95%
４５°	92%
６０°	85%
９０°	70%
１２０°	50%
１５０°	25%

参考使用荷重は破断荷重をもとに、ロープ1本あたりの強度を算出したものです。垂直2本吊りの場合、数値は2倍になりますが、荷重が均等にかかるのを前提とします。
また、1点より角度をつけて吊る場合は、角度が大きくなるにつれて参考使用荷重の数値は下がります。なお角度と参考使用荷重の関係は上表のようになります。

• ※ 参考使用荷重はワイヤーロープ本体のものです。先端加工方法により、数値は変わります。

ワイヤーロープと滑車

構造	ｄ	Ｄ
７×７	1	４２以上
７×１９	1	３５以上

ロープと接する滑車が異種金属の場合、電蝕が生じロープの寿命を短くするので、滑車はロープと同材質または非金属を使用することが必要です。
また、使用されるロープ径（d）と滑車の径（D）との理想的な比率は上表のようになります。
