アリオス

超小型回転導入機 RFTシリーズ

カタログ |

通常単価(税別): 116,034円～146,571円

税込単価: 127,637円～161,228円

強力な希土類磁石を用いた磁気結合構造により連続高速回転に使用できます。ベアリン...

導入機種類
回転導入機
フランジ種類
CF/ICF
フランジサイズ（呼び）
34
使用圧力（参考値） (Pa ～)
1.0×10^-9
ベーキング温度 (℃)
200
軸径 (mm)
6
リーク量 (Pa・m3/s)
6.7X10^-11以下

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

RFT348/RFT34S

RFT34D

RFT34T

RFT3470S

RFT70S

RFT70D

RFT7034

製品仕様

材質	回転軸	SUS403
	ロータ-	SS400 ニッケルメッキ
	ケーシング	SUS304
	マグネット	希土類マグネット
リーク量		6.7×10^-11Pa・m^3/sec以下

規格表

型番リスト

表示件数

型番

RFT34B

RFT34S

伝達トルク

(Nm)

タイプ詳細

RoHS?

最小発注数量

0.15	φ34CF低トルクタイプ	10	1個
0.7	φ34CF通常トルクタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

116,034円 ( 127,637円 )	3日目
146,571円 ( 161,228円 )	3日目

詳細情報

基本情報

基本情報

強力な希土類磁石を用いた磁気結合構造により連続高速回転に使用できます。
ベアリングを交換するだけで半永久的に使用できます。
【特長】
・超高真空対応です。
・小型化設計により取り付け場所を選びません。
・共通部品を多く採用し、ローコスト設計です。
・磁気結合構造により長寿命です。
・200℃までの高温ベーキング対応です（NWフランジタイプは150℃）。
・用途に合わせたトルク選択が可能です。
・多彩なオプション設定が可能です（260℃高温タイプ、圧空駆動、モーター駆動等）。
・特殊軸形状の製作も可能です。

カタログ

商品TOP

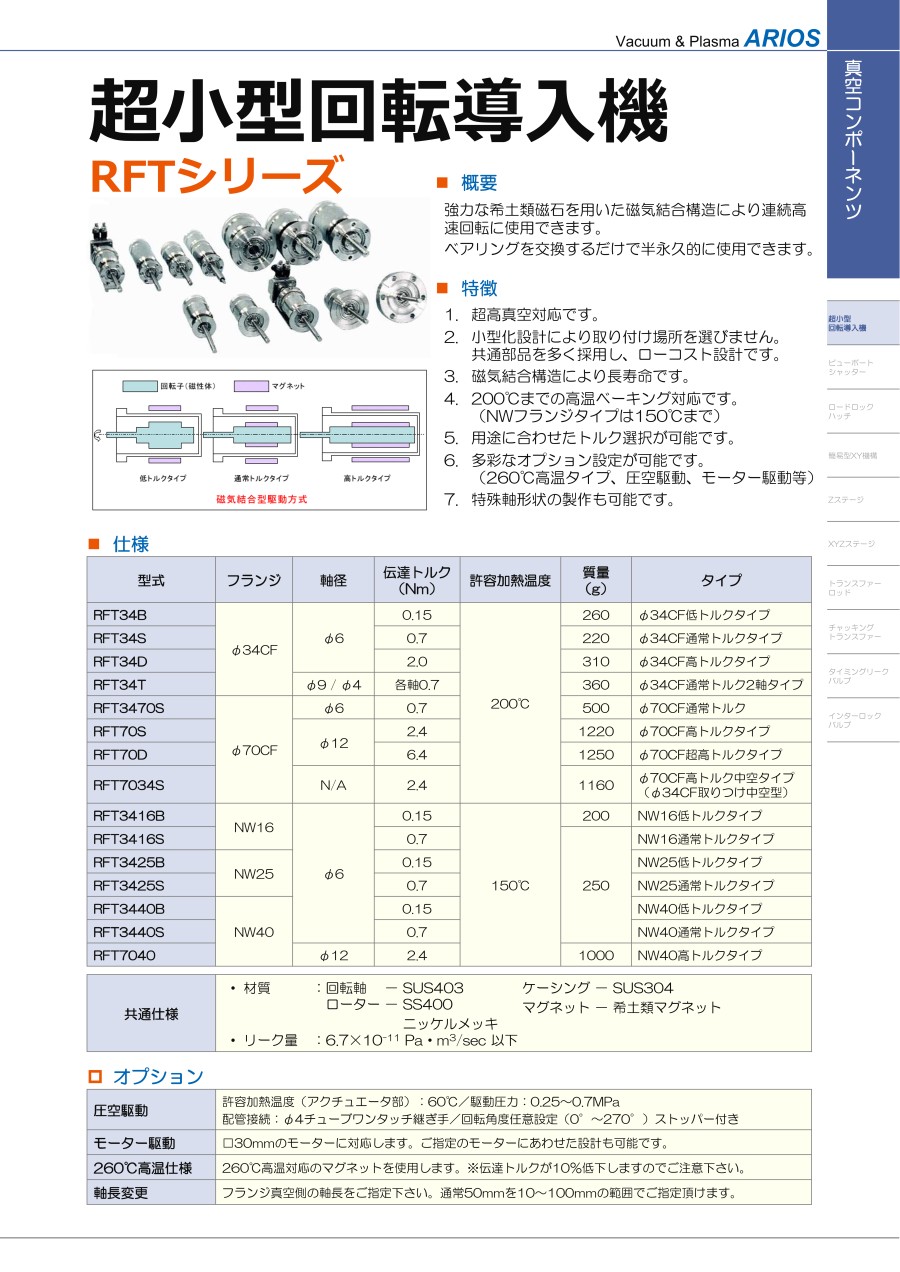

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
