オザック精工

ミニチュア六角スプラインシングルナット（HTK）・ダブルナット（HTKW）シリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：6日目～10日目

ミニアチュアサイズ（六角軸3、4、5）を標準化。【特長】・機械装置の小型化・軽量化を実現・樹脂ナット（...

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

HTK

HTKW

型番リスト

表示件数

型番

HTK3+HT3SX[13-300/1]

HTK4+HT4SX[13-300/1]

HTK5+HT5SX[25-300/1]

注文停止中

HTKW4+HT4SX[30-300/1]

ナット全長 L

(mm)

スプライン軸全長 L

(mm)

軸対辺　d

許容トルク

(N・m)

RoHS?

最小発注数量

11.5	13 ～ 300	3	0.04	10	1個
11.5	13 ～ 300	4	0.08	10	1個
11.5	25 ～ 300	5	0.12	10	1個
17.5	30 ～ 300	4	0.12	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	6日目
- ( - )	6日目
- ( - )	10日目

詳細情報

基本情報

基本情報

ミニアチュアサイズ（六角軸3、4、5）を標準化。
【特長】
・機械装置の小型化・軽量化を実現
・樹脂ナット（PPS樹脂）とステンレス軸（SUS304）との組合せで耐食性に優れ幅広い環境で使用可能
・ノンバックラッシ仕様（Wシリーズ）も標準品としてラインアップ

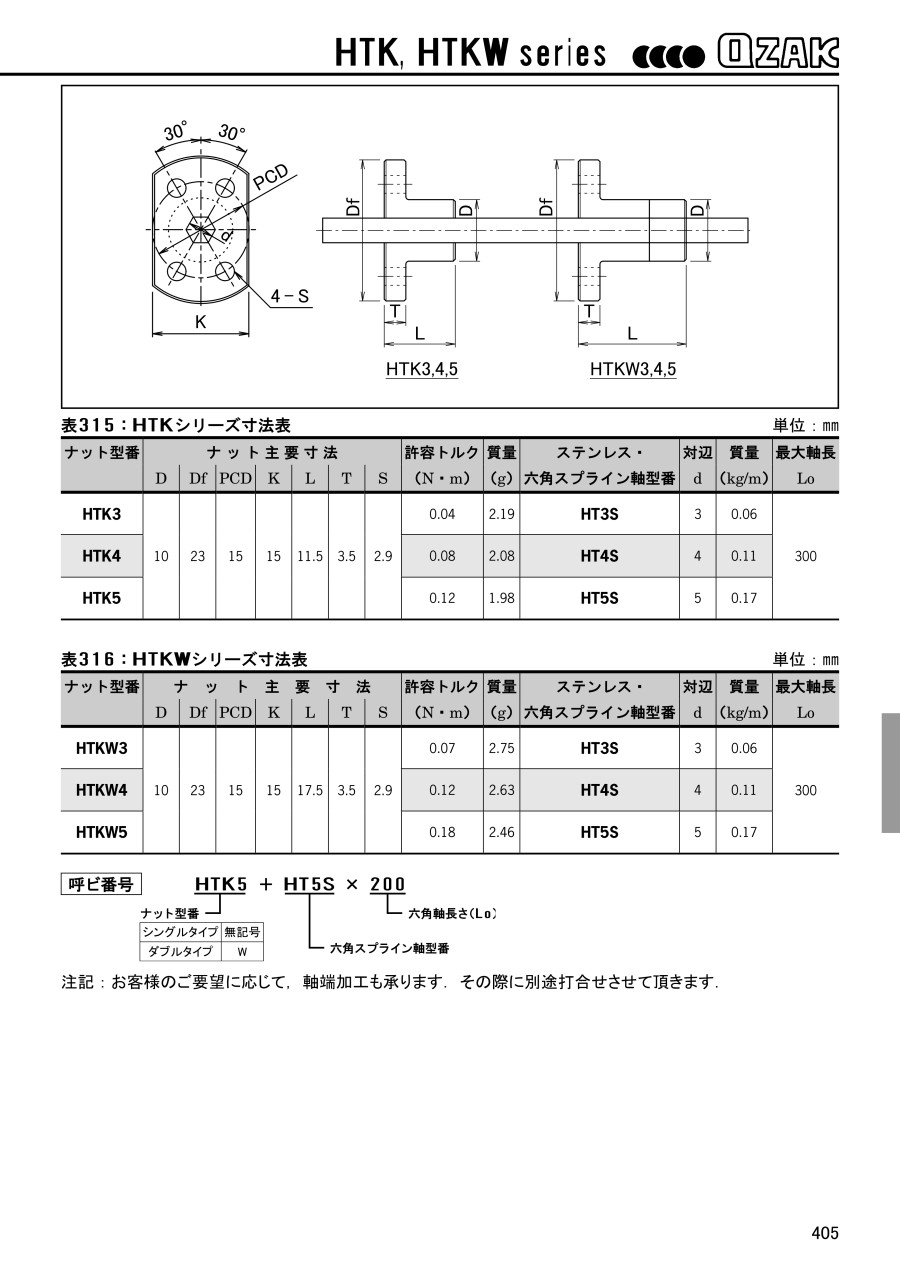

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
