リニアシャフト ストレートタイプ NSシリーズ
![リニアシャフト ストレートタイプ NSシリーズ NS[3,4,5,6,8,10,12,13,16,20,25,30,35,40]X[100-1999/1]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221005490070/221005490070_1_20230801115837.jpg)
- 通常単価(税別)
- -
- 税込単価
- -
【特長】 ・硬質クロムメッキSUJ-2ストレート全長規格軸 ・希望される任意の...
詳細情報を確認するNS[3,4,5,6,8,10,12,13,16,20,25,30,35,40]X[100-1999/1]の仕様・寸法情報
基本形状
[ストレート] ストレート
材質
[鉄] SUJ-2
熱処理
高周波焼入れ
表面処理
硬質クロムメッキ
外径 D(φ)
3 ～ 40
長さ L(mm)
100 ～ 1999
商品情報
外形図
製品仕様
- 材質：SUJ-2
- 表面処理：硬質クロムメッキ

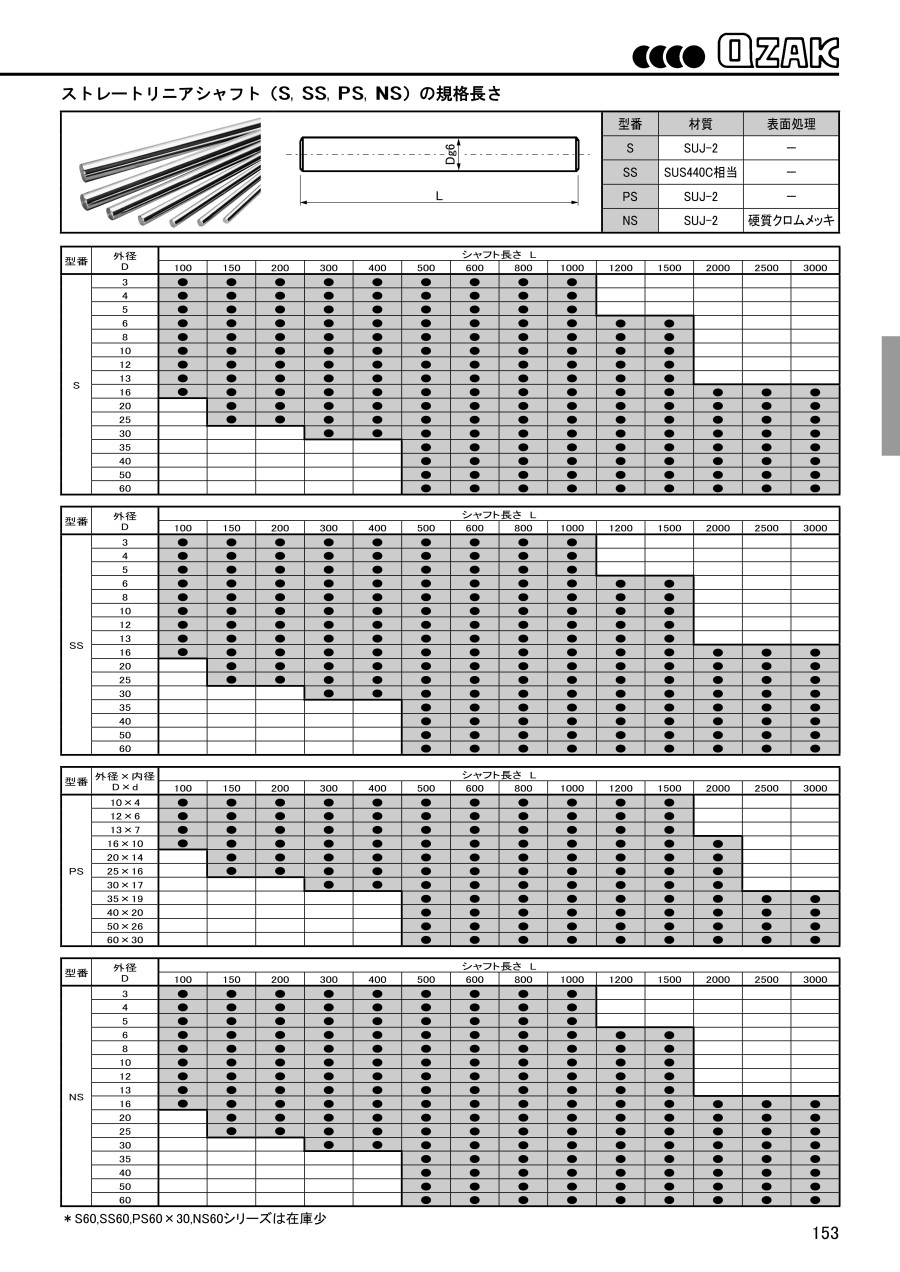

規格表
| 型番 | 外径 D | シャフト長さ L | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 150 | 200 | 300 | 400 | 500 | 600 | 800 | 1,000 | 1,200 | 1,500 | 2,000 | ||
| NS | 3 | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | - |
| 4 | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | - | |
| 5 | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | - | |
| 6 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| 8 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| 10 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| 12 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| 13 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | |
| 16 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 20 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 25 | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| 30 | - | - | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
詳細情報
基本情報
【特長】
・硬質クロムメッキSUJ-2ストレート全長規格軸
・希望される任意の全長にカット、納入することにも対応致します。
【留意点】
メーカーカタログには、指定寸のご注文時は型番に「C」を含めていますが、
ミスミWEBサイト上では型番に「C」を含めずに定尺品・指定寸品の両方がご注文いただけます。
リニアシャフト ストレートタイプ NSシリーズのレビュー
ガイドシャフトとして
5
5.02020/04/02
シリンダの横に沿わせてガイドシャフトとして使用しています。シリンダは動きだけにして、このシャフトで位置決めを行っています...もっと読む
2人が参考にしています。
材料把持部材の一部として
5
5.02020/02/23
材料把持部材の一部として採用。思っていたより軽量で使いやすいと思います。
1人が参考にしています。
事務用品の自作パーツに
5
5.02019/06/06
事務用品の自作パーツに、支柱代わりにシャフトを使用していますが種類が多く助かっています。
このレビューを削除する
1人が参考にしています。
