アルミ箔ヒーター
- 通常単価(税別)
- 5,029円～11,333円
- 税込単価
- 5,532円～12,466円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
シリコンラバーヒーターに比べ柔軟、アルミ箔の熱伝導を利用した低価格な面状ヒーター。【特長】・アルミ箔ヒ...
詳細を確認
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 電気特性 | 最大電圧 | 100V（特注品にて240Vまで設計も可） |
|---|---|---|
| 容量公差 | ±10% | |
| 耐電圧 | AC1000V 1分間 | |
| 絶縁抵抗 | 100MΩ以上／500VDC | |
| 耐熱温度 | 120℃ | |
| 標準電力密度 | 0.15W/cm2 | |
| 取付方法 | 耐熱120℃両面テープ付 | |
| 温度制御 | アナログ式／ラフな温度管理向き（0～100℃可変ツマミタイプ、他） デジタル式／より精度の高い温度管理向き（0～999℃可変ボタンタイプ） | |
規格表
| 型番 | ワット数 （W） | サイズ（A×B） （mm×mm） |
|---|---|---|
| AL100-8-50-100 | 8 | 50 x 100 |
| AL100-15-50-200 | 15 | 50 x 200 |
| AL100-23-50-300 | 23 | 50 x 300 |
| AL100-30-50-400 | 30 | 50 x 400 |
| AL100-15-100-100 | 15 | 100 x 100 |
| AL100-30-100-200 | 30 | 100 x 200 |
| AL100-45-100-300 | 45 | 100 x 300 |
| AL100-60-100-400 | 60 | 100 x 400 |
| AL100-34-150-150 | 34 | 150 x 150 |
| AL100-56-150-250 | 56 | 150 x 250 |
| AL100-79-150-350 | 79 | 150 x 350 |
| AL100-60-200-200 | 60 | 200 x 200 |
| AL100-90-200-300 | 90 | 200 x 300 |
| AL100-94-250-250 | 94 | 250 x 250 |
| AL100-135-300-300 | 135 | 300 x 300 |
| AL100-184-350-350 | 184 | 350 x 350 |
性能・試験情報
空気中における表面温度
ヒーター単体を常温空気中にて測定
使用環境、被加熱物の材質、形状などによりヒーター表面温度は変化します。
注意・禁止事項
- ヒーターを大気中で空焼きしないでください。発火等の恐れがあります。ヒーター取付け面に対して浮いている場合も同様です。
- ヒーターを金属板と被加熱物で挟みこむ際は、リード線及びリード線押さえシートが金属板に接触しないようにしてください。
- 蒸気、水中、腐食性ガス等の雰囲気中では使用できません。
- 定格電圧（V）以上での使用はしないでください。
- ヒーターを被加熱物から外す際は必ず電源を切ってください。また、電源を切った後のヒーターには、すぐに触れないでください。
- 被加熱物とヒーター間のすき間が大きいと異常昇温します。ヒーター固定には十分注意が必要です。
- ※シリコン系製品は、高温加熱時に煙・においが出ることがあります。これは、シリコン内の「不純物」や「シロキサンガス」と呼ばれるシリコン特有の現象です。予めご了承ください。
（※高温による加熱処理を行うことで、煙が出ることはなくなりますが、100％シロキサンガスがなくなることを保証するものではございません。）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,029円 ( 5,532円 ) | 在庫品1日目当日出荷可能 |
6,619円 ( 7,281円 ) | 4日目 |
5,412円 ( 5,953円 ) | 4日目 |
6,833円 ( 7,516円 ) | 4日目 |
8,920円 ( 9,812円 ) | 4日目 |
8,036円 ( 8,840円 ) | 4日目 |
7,725円 ( 8,498円 ) | 4日目 |
8,600円 ( 9,460円 ) | 4日目 |
9,392円 ( 10,331円 ) | 6日目 |
8,997円 ( 9,897円 ) | 4日目 |
8,513円 ( 9,364円 ) | 4日目 |
9,443円 ( 10,387円 ) | 4日目 |
10,192円 ( 11,211円 ) | 在庫品1日目当日出荷可能 |
8,997円 ( 9,897円 ) | 4日目 |
9,561円 ( 10,517円 ) | 在庫品1日目当日出荷可能 |
11,333円 ( 12,466円 ) | 4日目 |
詳細情報
基本情報
シリコンラバーヒーターに比べ柔軟、アルミ箔の熱伝導を利用した低価格な面状ヒーター。
【特長】
・アルミ箔ヒーターは、金属ヒーターにはない、フレキシブルな面状発熱体。
・面状発熱体、防滴を意識したアルミ箔仕上げ、自由な形状で設計可能。
・特注品にて円、異形、穴あり加工が可能。
・優れた熱応答性、約3mmという薄さ、ヒーターなのに柔らかな素材。
・色は銀色で、両面テープ付でコスト重視の方には最適。
・形状に関係なく1枚から製作。
・すべて100V仕様です
【用途】
・高寿命、自由に設計できることから、各産業分野で多く使用可能。

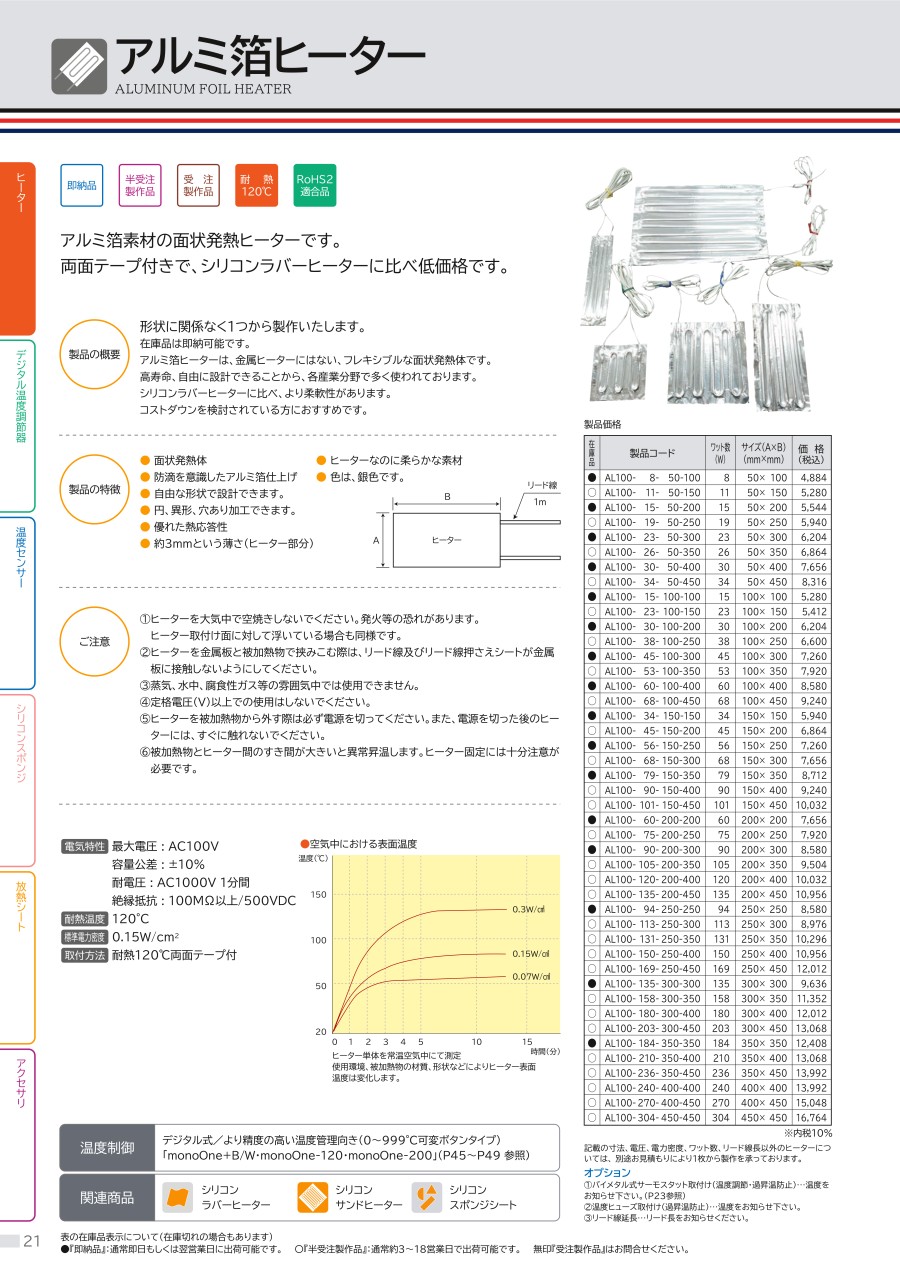

カタログ
商品担当おすすめ
アルミ箔ヒーターのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qヒーターの取付はどのようにして行うのですか？
A
裏面に両面テープがついていますので、簡単に貼り付けられます。
