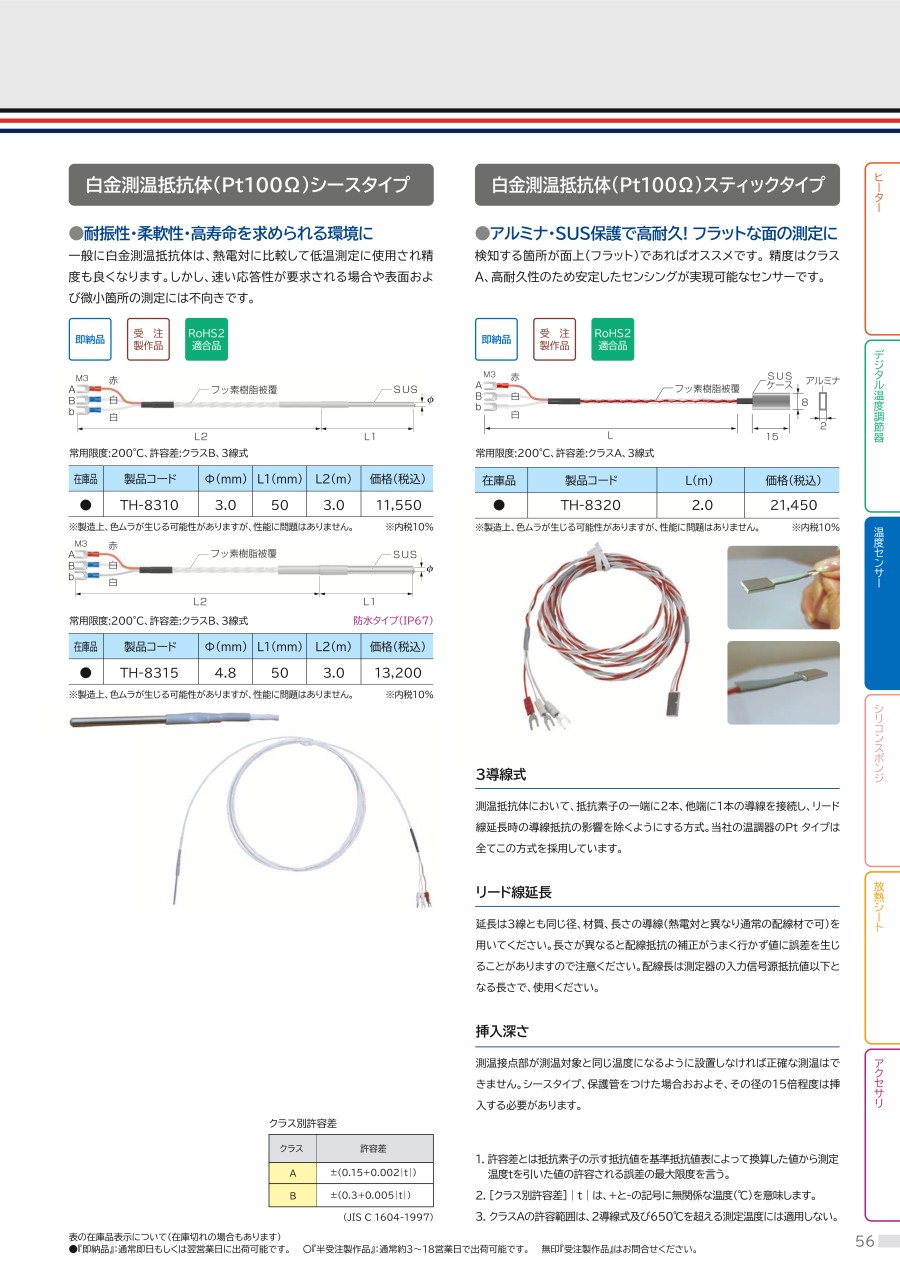

白金測温抵抗体（スティックタイプ）

外形図

製品仕様

3導線式

測温抵抗体において、抵抗素子の一端に2本、他端に1本の導線を接続し、リード線延長時の導線抵抗の影響を除くようにする方式。株式会社スリーハイの温調器のPtタイプは全てこの方式を採用。

リード線延長

延長は3線とも同じ径、材質、長さの導線（熱電対と異なり通常の配線材で可）を用いてください。長さが異なると配線抵抗の補正がうまく行かず値に誤差を生じることがありますので注意ください。配線長は測定器の入力信号源抵抗値以下となる長さで使用ください。

温度に対する許容差

許容差とは抵抗素子の示す抵抗値を基準抵抗表によって換算した値から測定温度tをひいた値の許容される誤差の最大限度を言う。
|t| +、-の記号に無関係な温度（℃）で示される測定温度である。
クラスAの許容範囲は、2導線式及び650℃を超える測定温度には適用しない。
（JIS C 1604-1997）

• クラスA：許容差 ±（0.15+0.002|t|）
• クラスB：許容差 ±（0.3+0.005|t|）

• L（m）：2.0
