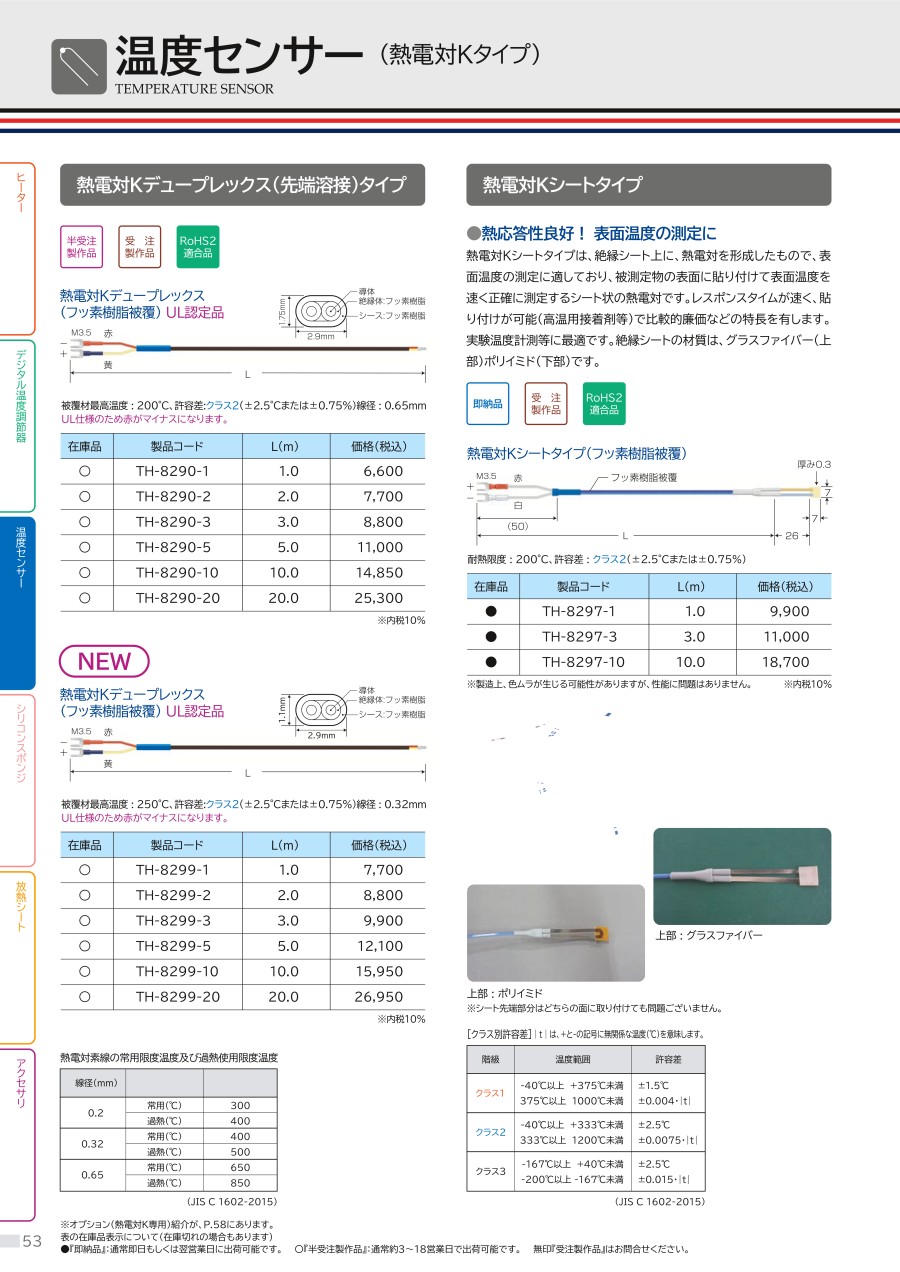

温度センサー 熱電対Kタイプ（シートタイプ）

外形図

ふっ素樹脂被覆

規格表

使用例

被測定物の表面に、接着剤で貼り付けるか、圧着してご使用ください。耐熱テープ等で貼り付ければ何度でも使用可能です。最高使用温度は接着剤と絶縁材の性質によって左右され、この問題がクリアになれば300℃以上の過負荷にも耐えることが可能です。応答時間は接着状況によって左右されますが、約50mm程度で、裸の素子の場合は2～5msです。特に速い応答時間が要求される場合や、被測定物が絶縁物の場合は、絶縁シート（ベークライト含浸紙）を剥して使用できます。

• ※ 被測定物とシート熱電対の間に空気層ができると、応答速度が著しく遅くなりますので、取付けにはご注意下さい。

（a）熱伝導の特性の測定。A、B面にサーモカップル・シートを貼り付ける。

（b）A、B二つの物体の接合面の温度測定。

（c）貼り付け部を金網などで覆う。

商品特長詳細

特性

（JIS C 1602-1995）

注意・禁止事項

被覆熱電対対線についての安全上のご注意
安全にお使い頂くためにお読みになり、必ずお守りください。

注意・禁止事項

この警告を無視して誤った取り扱いをされますと人が死亡・重傷を負う可能性が想定されます。
被覆熱電対線は電線ではありません。一般の配線に使用しないでください。感電、漏電、火災の原因になります。導体に抵抗値の高い特殊な金属を使用している被覆熱電対線は、電気用軟銅線を導体とする一般の電線と同じような電流を流すと過電流になり、漏電、火災の恐れがあります。

注意・禁止事項

この警告を無視して誤った取り扱いをされますと傷害または物的損害の発生が想定されます。
繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動を受ける用途には使用しないでください。断線や絶縁体劣化の原因になります。このカタログ掲載の被覆熱電対線は固定配線用ですので、繰り返しの屈曲、ねじれ、引っ張り、磨耗、振動に耐えられません。断線、絶縁体の損傷や劣化の恐れがあります。
水のかかる場所・多湿の場所では使用しないでください。漏電、短絡の原因になります。ガラス繊維やシリカガラス繊維やセラミック繊維による編組絶縁や横巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。 PTFEテープ巻、ポリイミドテープ巻やマイカテープ巻等のテープ巻絶縁は、防水構造ではありませんので漏電や短絡の恐れがあります。
