スリーハイ

温度センサー（熱電対Kタイプ）デュープレックス（先端溶接）

Name: 温度センサー（熱電対Kタイプ）デュープレックス（先端溶接）
Brand: スリーハイ
SKU: 221005489797
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 3,989円～115,000円

税込単価: 4,388円～126,500円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーハイ

温度センサー熱電対Kタイプ（シースタイプ）

通常価格(税別)： 5,121円 (税込価格：5,633円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スリーハイ

温度センサー熱電対Kタイプ（シートタイプ）

4.2

通常価格(税別)： 9,390円 (税込価格：10,329円)

通常出荷日：在庫品1日目

デジタル温度コントローラ monoOne（モノワン）用、スタンダードシースタイ...

詳細情報を確認する

特性・用途
該当なし
種類
熱電対
熱電対の種類
K
測温接点
非接地型
特性
耐熱
センサ形状
シース・保護管なし
取付部形状
圧着端子付
エレメント数
1
計測対象
温度

ご注意

メーカーカタログ刷新中につき、現在ミスミで掲載しているメーカーカタログには後継品型番の記載がございません。製品仕様にて旧型型番と後継品型番をご参照ください。2026年4月以降に新カタログに順次刷新予定です。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が104型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

TH-1201（旧：TH-8296）

TH-1202（旧：TH-8162）

TH-1202-M（旧：TH-8162-M）

TH-1301（旧：TH-8398）

TH-1302（旧：TH-8294）

TH-1302-M（旧：TH-8294-M）

TH-1401（旧：TH-8396）

TH-1402（旧：TH-8292）

TH-1402-M（旧：TH-8292-M）

TH-8181

TH-8181-M

TH-8290

※この商品はUL認定品のため赤色が-（マイナス）になります。

TH-8290-M

※この商品はUL認定品のため赤色が-（マイナス）になります。

TH-8391

製品仕様

型番	常用限度	許容差	線径
TH-1201（旧：TH-8296）	250℃	クラス1（±1.5℃または±0.40%）	0.32mm
TH-1202（旧：TH-8162）	250℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-1301（旧：TH-8398）	350℃	クラス1（±1.5℃または±0.40%）	0.32mm
TH-1302（旧：TH-8294）	350℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-1401（旧：TH-8396）	400℃	クラス1（±1.5℃または±0.40%）	0.32mm
TH-1402（旧：TH-8292）	400℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-8181	260℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-8290	200℃	クラス2（±2.5℃または±0.75%）	0.65mm
TH-8391	260℃	クラス1（±1.5℃または±0.40%）	0.32mm
TH-1202（旧：TH-8162）-M	250℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-1302（旧：TH-8294）-M	350℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-1402（旧：TH-8292）-M	400℃	クラス2（±2.5℃または±0.75%）	0.32mm
TH-8290-M	200℃	クラス2（±2.5℃または±0.75%）	0.65mm
TH-8181-M	260℃	クラス2（±2.5℃または±0.75%）	0.32mm

構成材料

+脚	-脚
ニッケル及びクロムを主とした合金（クロメル・CR）	ニッケルを主とした合金（アルメル・AL）

熱電対素線の常用限度温度および過熱使用限度温度

線径（mm）	-	-
0.2	常用（℃）	300
0.2	過熱（℃）	400
0.32	常用（℃）	400
0.32	過熱（℃）	500
0.65	常用（℃）	650
0.65	過熱（℃）	850

（JIS C 1602-1995）

絶縁材料と被覆材料温度

被覆熱電対線	絶縁体・外被	最高使用温度	最低使用温度
被覆熱電対線	材料	℃	℃
一般用	耐熟ビニール	90	-20
耐熱用	シリコーンゴム	180	-55
	フッ素樹脂FEP	200	-250
	フッ素樹脂PFA	260	-200
	フッ素樹脂PTFE	260	-250
	ガラス繊維	250	-
	シリカガラス織維	500	-
	セラミック織維	1000	-

規格表

リード線被覆材質	型番	L（m）
ガラス	TH-1201-1（旧：TH-8296-1）	1.0
	TH-1201-2	2.0
	TH-1201-3（旧：TH-8296-3）	3.0
	TH-1201-5（旧：TH-8296-5）	5.0
	TH-1201-10（旧：TH-8296-10）	10.0
	TH-1201-20（旧：TH-8296-20）	20.0
	TH-1202-1（旧：TH-8162-1）	1.0
	TH-1202-2（旧：TH-8162-2）	2.0
	TH-1202-3（旧：TH-8162-3）	3.0
	TH-1202-5（旧：TH-8162-5）	5.0
	TH-1202-10（旧：TH-8162-10）	10.0
	TH-1202-20（旧：TH-8162-20）	20.0
	TH-1301-1（旧：TH-8398-1）	1.0
	TH-1301-2（旧：TH-8398-2）	2.0
	TH-1301-3（旧：TH-8398-3）	3.0
	TH-1301-5（旧：TH-8398-5）	5.0
	TH-1302-1	1.0
	TH-1302-2（旧：TH-8294-2）	2.0
	TH-1302-3（旧：TH-8294-3）	3.0
	TH-1302-5（旧：TH-8294-5）	5.0
	TH-1302-10（旧：TH-8294-10）	10.0
	TH-1302-20（旧：TH-8294-20）	20.0
	TH-1202-1-M	1.0
	TH-1202-2-M	2.0
	TH-1202-3-M	3.0
	TH-1202-5-M	5.0
	TH-1202-10-M	10.0
	TH-1202-20-M	20.0
	TH-1302-1-M	1.0
	TH-1302-2-M	2.0
	TH-1302-3-M	3.0
	TH-1302-5-M	5.0
	TH-1302-10-M	10.0
	TH-1302-20-M	20.0
フッ素樹脂	TH-8181-1	1.0
	TH-8181-2	2.0
	TH-8181-3	3.0
	TH-8181-5	5.0
	TH-8181-10	10.0
	TH-8181-20	20.0
	TH-8290-1	1.0
	TH-8290-2	2.0
	TH-8290-3	3.0
	TH-8290-5	5.0
	TH-8290-10	10.0
	TH-8290-20	20.0
	TH-8391-1	1.0
	TH-8391-2	2.0
	TH-8391-3	3.0
	TH-8391-5	5.0
	TH-8391-10	10.0
	TH-8181-1-M	1.0
	TH-8181-2-M	2.0
	TH-8181-3-M	3.0
	TH-8181-5-M	5.0
	TH-8181-10-M	10.0
	TH-8181-20-M	20.0
	TH-8290-1-M	1.0
	TH-8290-2-M	2.0
	TH-8290-3-M	3.0
	TH-8290-5-M	5.0
	TH-8290-10-M	10.0
	TH-8290-20-M	20.0
シリカガラス	TH-1401-1（旧：TH-8396-1）	1.0
	TH-1401-2（旧：TH-8396-2）	2.0
	TH-1401-3（旧：TH-8396-3）	3.0
	TH-1401-5	5.0
	TH-1402-1	1.0
	TH-1402-2（旧：TH-8292-2）	2.0
	TH-1402-3（旧：TH-8292-3）	3.0
	TH-1402-5（旧：TH-8292-5）	5.0
	TH-1402-10（旧：TH-8292-10）	10.0
	TH-1402-20（旧：TH-8292-20）	20.0
	TH-1402-1-M	1.0
	TH-1402-2-M	2.0
	TH-1402-3-M	3.0
	TH-1402-5-M	5.0
	TH-1402-10-M	10.0
	TH-1402-20-M	20.0

商品特長詳細

特性

階級	温度範囲	許容差
クラス1	-40℃以上+375℃末満 375℃以上1000℃未満	±1.5℃ ±0.004・ltl
クラス2	-40℃以上+333℃未満 333℃以上1200℃末満	±2.5℃ ±0.0075・ltl
クラス3	-167℃以上+40℃末満 -200℃以上-167℃未満	±2.5℃ ±0.015・ltl

（JIS C 1602-1995）

型番リスト

表示件数

型番

リード線長さ

(m)

端子形状

リード線被覆材質

常用限度

(℃)

許容差

線径

(mm)

RoHS?

最小発注数量

1	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
10	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
20	リード線直出し形/Y形圧着端子	ガラス	250	クラス1（±1.5℃または±0.4％）	0.32	-	1個
1	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
1	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/丸形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	-	1個
1	リード線直出し形/Y形圧着端子	ガラス	350	クラス1（±1.5℃または±0.40％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	ガラス	350	クラス1（±1.5℃または±0.40％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ガラス	350	クラス1（±1.5℃または±0.40％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	ガラス	350	クラス1（±1.5℃または±0.40％）	0.32	-	1個
1	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
1	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/Y形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/丸形圧着端子	ガラス	350	クラス2（±2.5℃または±0.75％）	0.32	-	1個
1	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス1（±1.5℃または±0.40％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス1（±1.5℃または±0.40％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス1（±1.5℃または±0.40％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス1（±1.5℃または±0.40％）	0.32	-	1個
1	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
1	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
5	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
10	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/Y形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
20	リード線直出し形/丸形圧着端子	シリカガラス	400	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	10	1個
5	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	10	1個
10	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	10	1個
20	リード線直出し形/Y形圧着端子	ガラス	250	クラス2（±2.5℃または±0.75％）	0.32	10	1個
1	リード線直出し形/Y形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	10	1個
1	リード線直出し形/丸形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	-	1個
2	リード線直出し形/Y形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	10	1個
2	リード線直出し形/丸形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	-	1個
3	リード線直出し形/Y形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	10	1個
3	リード線直出し形/丸形圧着端子	ふっ素樹脂	260	クラス2（±2.5℃または±0.75％）	0.32	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,500円 ( 7,150円 )	4日目
7,300円 ( 8,030円 )	4日目
9,200円 ( 10,120円 )	4日目
14,200円 ( 15,620円 )	4日目
23,800円 ( 26,180円 )	4日目
4,800円 ( 5,280円 )	4日目
5,000円 ( 5,500円 )	4日目
11,300円 ( 12,430円 )	5日目
5,800円 ( 6,380円 )	4日目
8,700円 ( 9,570円 )	5日目
7,400円 ( 8,140円 )	4日目
15,000円 ( 16,500円 )	5日目
11,400円 ( 12,540円 )	4日目
49,900円 ( 54,890円 )	5日目
19,400円 ( 21,340円 )	4日目
115,000円 ( 126,500円 )	5日目
5,700円 ( 6,270円 )	4日目
49,400円 ( 54,340円 )	5日目
5,900円 ( 6,490円 )	4日目
7,100円 ( 7,810円 )	4日目
9,500円 ( 10,450円 )	4日目
15,500円 ( 17,050円 )	4日目
49,000円 ( 53,900円 )	4日目
5,000円 ( 5,500円 )	5日目
6,600円 ( 7,260円 )	4日目
8,900円 ( 9,790円 )	5日目
7,900円 ( 8,690円 )	4日目
16,800円 ( 18,480円 )	5日目
8,000円 ( 8,800円 )	4日目
7,200円 ( 7,920円 )	5日目
8,200円 ( 9,020円 )	4日目
12,500円 ( 13,750円 )	5日目
12,200円 ( 13,420円 )	4日目
6,700円 ( 7,370円 )	5日目
27,500円 ( 30,250円 )	4日目
6,800円 ( 7,480円 )	4日目
7,800円 ( 8,580円 )	4日目
10,700円 ( 11,770円 )	5日目
20,000円 ( 22,000円 )	4日目
30,800円 ( 33,880円 )	5日目
16,000円 ( 17,600円 )	4日目
10,300円 ( 11,330円 )	5日目
27,400円 ( 30,140円 )	4日目
5,800円 ( 6,380円 )	5日目
20,200円 ( 22,220円 )	4日目
15,200円 ( 16,720円 )	5日目
50,200円 ( 55,220円 )	4日目
26,600円 ( 29,260円 )	5日目
16,300円 ( 17,930円 )	4日目
10,000円 ( 11,000円 )	5日目
3,989円 ( 4,388円 )	在庫品1日目当日出荷可能
4,989円 ( 5,488円 )	在庫品1日目当日出荷可能
7,989円 ( 8,788円 )	在庫品1日目当日出荷可能
12,899円 ( 14,189円 )	在庫品1日目当日出荷可能
4,187円 ( 4,606円 )	在庫品1日目当日出荷可能
5,009円 ( 5,510円 )	4日目
4,787円 ( 5,266円 )	在庫品1日目当日出荷可能
5,621円 ( 6,183円 )	4日目
5,517円 ( 6,069円 )	在庫品1日目当日出荷可能
6,442円 ( 7,086円 )	4日目

基本情報

基本情報

デジタル温度コントローラ monoOne（モノワン）用、スタンダードシースタイプの温度センサー。
【特長】
・センサーはK熱電対なので、市販の温度調節器にも対応可能
・熱電対素線にふっ素樹脂やガラスなどの被覆を施したもの
・保護管などには入れずそのまま使用する
【用途】
・温度調節器に

ご注意

メーカーカタログ刷新中につき、現在ミスミで掲載しているメーカーカタログには後継品型番の記載がございません。製品仕様にて旧型型番と後継品型番をご参照ください。2026年4月以降に新カタログに順次刷新予定です。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

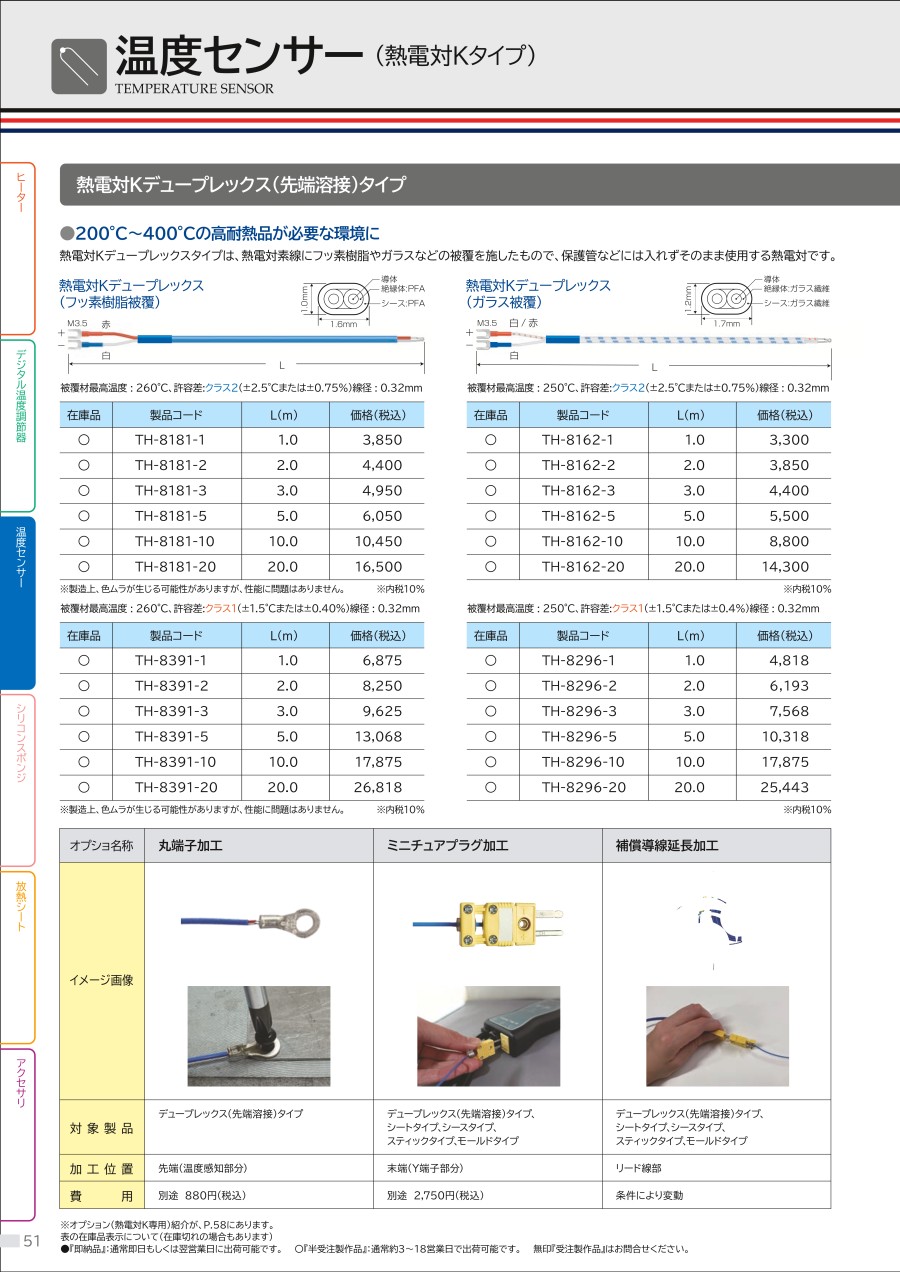

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

スリーハイ
シリコンラバーヒーター（SRタイプ）
Ｋ熱電対・温度調節器と同時に使用するヒーターです。<br />スリーハイ社の強みであり、最も使用される製品となります。<br />治具や配管などあらゆる場面で採用されています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

温度センサー（熱電対Kタイプ）デュープレックス（先端溶接）のレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

製品に使用しました

満足度：4.02021/09/15

当社で製作している製品に使用しました。製品の中で配管にリボンヒーターを巻いてある部分があるので、その部分の温度測定・管理...もっと読む

1人が参考にしています。

データロガー用

満足度：5.02023/04/28

データロガー用の温度センサーとして使用しました。何の問題もなく使用しております。品番によっては直ぐに入手できるのでとても...もっと読む

0人が参考にしています。

試作品の温度測定

満足度：4.02022/09/07

この商品は試作品の温度測定用に購入・使用しました。問題なく測定できましたし、不満な点はありませんでした。他のメーカーの類...もっと読む

0人が参考にしています。

交換品として使用しました

満足度：5.02022/06/08

社内でシートヒーターの温度管理用に使用している熱電対（Kタイプ）の交換品として使用しました。既設品と違うメーカー品ですが...もっと読む

0人が参考にしています。

金型に組み込んで使用しています。

満足度：5.02022/05/25

この商品は自社の金型に組み込んで、温度測定に使用しています。温度測定に関して、反応速度の速さや正確さなど充分満足している...もっと読む

0人が参考にしています。

6件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品温度センサー（熱電対Kタイプ）デュープレックス（先端溶接）	温度センサー熱電対Kタイプ（スティックタイプ）	温度センサー熱電対Kタイプ（シートタイプ）	温度センサー熱電対Kタイプ（モールドタイプ）	K熱電対	端子箱付きK熱電対
メーカー	スリーハイ	スリーハイ	スリーハイ	スリーハイ	トラスコ中山	JUST
通常価格	3,989円-	14,470円	9,390円 -	10,997円	3,689円 -	5,158円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	1日目〜	在庫品1日目〜
特性・用途	該当なし	-	-	-	-	-
種類	熱電対	熱電対	熱電対	熱電対	-	熱電対
熱電対の種類	K	K	K	K	-	K
測温接点	非接地型	非接地型	非接地型	非接地型	-	非接地型
特性	耐熱	標準タイプ	標準タイプ	標準タイプ / 防水	-	標準タイプ
