サイドクランプ（CP107）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,036円～18,668円
- 税込単価
- 11,040円～20,535円
【取付方法】・取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要で...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報

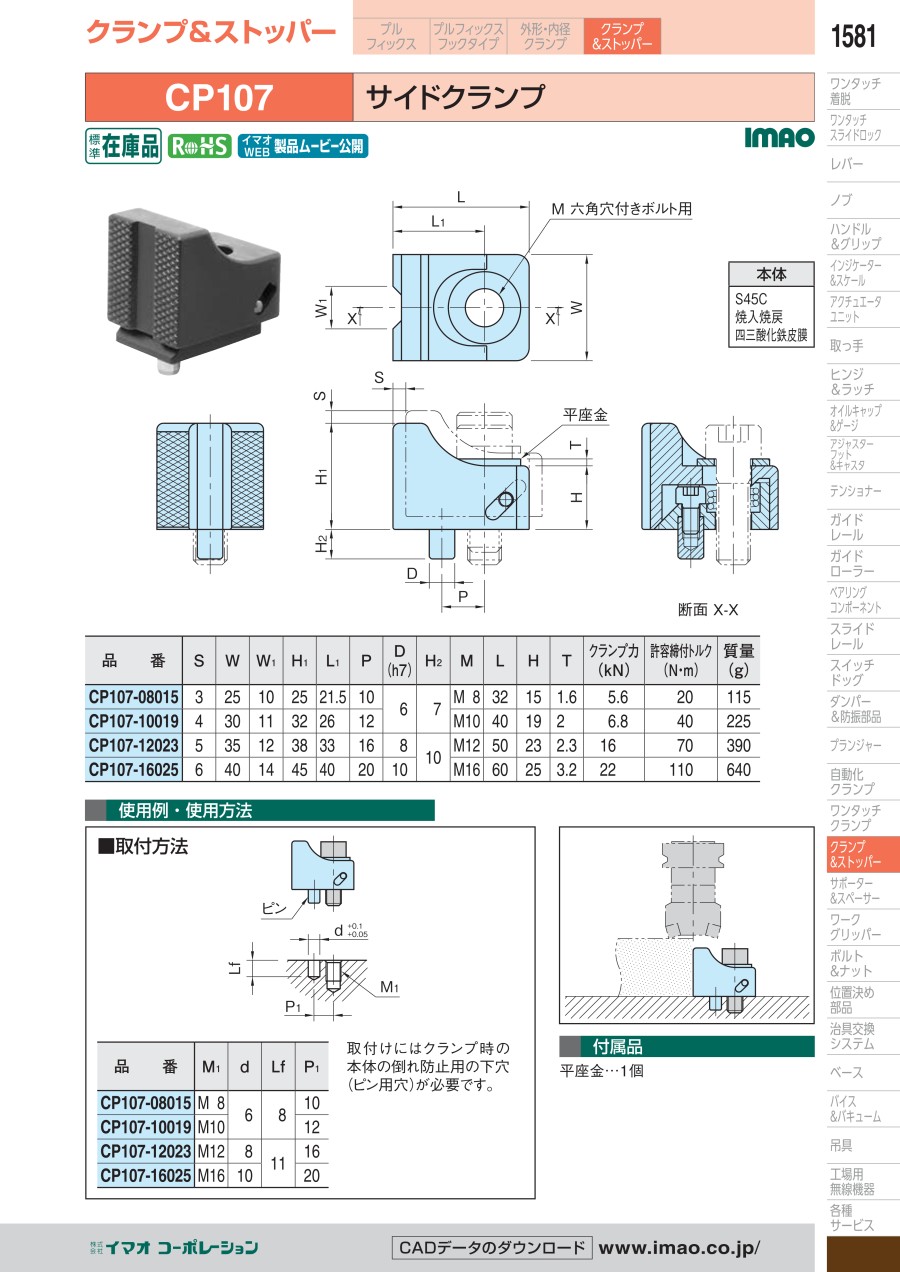

外形図
製品仕様
- 本体：S45C, 焼入焼戻、四三酸化鉄皮膜
- 付属品：平座金…1個
規格表
| 型番 | S | W | W1 | H1 | L1 | P | D （h7） | H2 | M | L | H | T | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP107-08015 | 3 | 25 | 10 | 25 | 21.5 | 10 | 6 | 7 | M8 | 32 | 15 | 1.6 | 5.6 | 20 | 115 |
| CP107-10019 | 4 | 30 | 11 | 32 | 26 | 12 | M10 | 40 | 19 | 2 | 6.8 | 40 | 225 | ||
| CP107-12023 | 5 | 35 | 12 | 38 | 33 | 16 | 8 | 10 | M12 | 50 | 23 | 2.3 | 16 | 70 | 390 |
| CP107-16025 | 6 | 40 | 14 | 45 | 40 | 20 | 10 | M16 | 60 | 25 | 3.2 | 22 | 110 | 640 |
使用例
取付方法
取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要です。
| 型番 | M1 | d | Lf | P1 |
|---|---|---|---|---|
| CP107-08015 | M8 | 6 | 8 | 10 |
| CP107-10019 | M10 | 12 | ||
| CP107-12023 | M12 | 8 | 11 | 16 |
| CP107-16025 | M16 | 10 | 20 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,036円 ( 11,040円 ) | 在庫品1日目当日出荷可能 |
10,991円 ( 12,090円 ) | 3日目 |
13,192円 ( 14,511円 ) | 在庫品1日目当日出荷可能 |
18,668円 ( 20,535円 ) | 3日目 |
詳細情報
基本情報
【取付方法】
・取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
商品担当おすすめ
サイドクランプ（CP107）のレビュー
治具部品として使用
4
4.02019/02/20
社内用治具製作に際しては、該当製品に限らずイマオ社の治具部品を多用しています。どこから買っても、もちろんモノ自体に違いは...もっと読む
0人が参考にしています。
