トークランプ（CP106）
- 通常単価(税別)
- 8,997円～14,835円
- 税込単価
- 9,897円～16,319円
通常出荷日：3日目
【取付方法】・取付けにはクランプ時の本体の倒れ防止用の下穴（ピン用穴）が必要です。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：S45C、焼入焼戻、四三酸化鉄皮膜
- 付属品：平座金…1個
規格表
| 型番 | S | W | W1 | H1 | L1 | P | D （h7） | H2 | M | L | H | T | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP106-08015 | 3 | 25 | 10 | 6 | 24.5 | 10 | 6 | 7 | M8 | 35 | 15 | 1.6 | 5.6 | 20 | 100 |
| CP106-10019 | 4 | 30 | 11 | 8 | 29 | 12 | M10 | 43 | 19 | 2 | 6.8 | 40 | 185 | ||
| CP106-12023 | 5 | 35 | 12 | 9 | 37 | 16 | 8 | 10 | M12 | 54 | 23 | 2.3 | 16 | 70 | 320 |
| CP106-16025 | 6 | 40 | 14 | 10 | 45 | 20 | 10 | M16 | 65 | 25 | 3.2 | 22 | 110 | 520 |
使用例
取付方法
取付けにはクランプ時の本体の倒れ防止用の下穴（ピン穴）が必要です。
| 型番 | M1 | d | Lf | P1 |
|---|---|---|---|---|
| CP106-08015 | M8 | 6 | 8 | 10 |
| CP106-10019 | M10 | 12 | ||
| CP106-12023 | M12 | 8 | 11 | 16 |
| CP106-16025 | M16 | 10 | 20 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,997円 ( 9,897円 ) | 3日目 |
9,997円 ( 10,997円 ) | 3日目 |
11,298円 ( 12,428円 ) | 3日目 |
14,835円 ( 16,319円 ) | 3日目 |

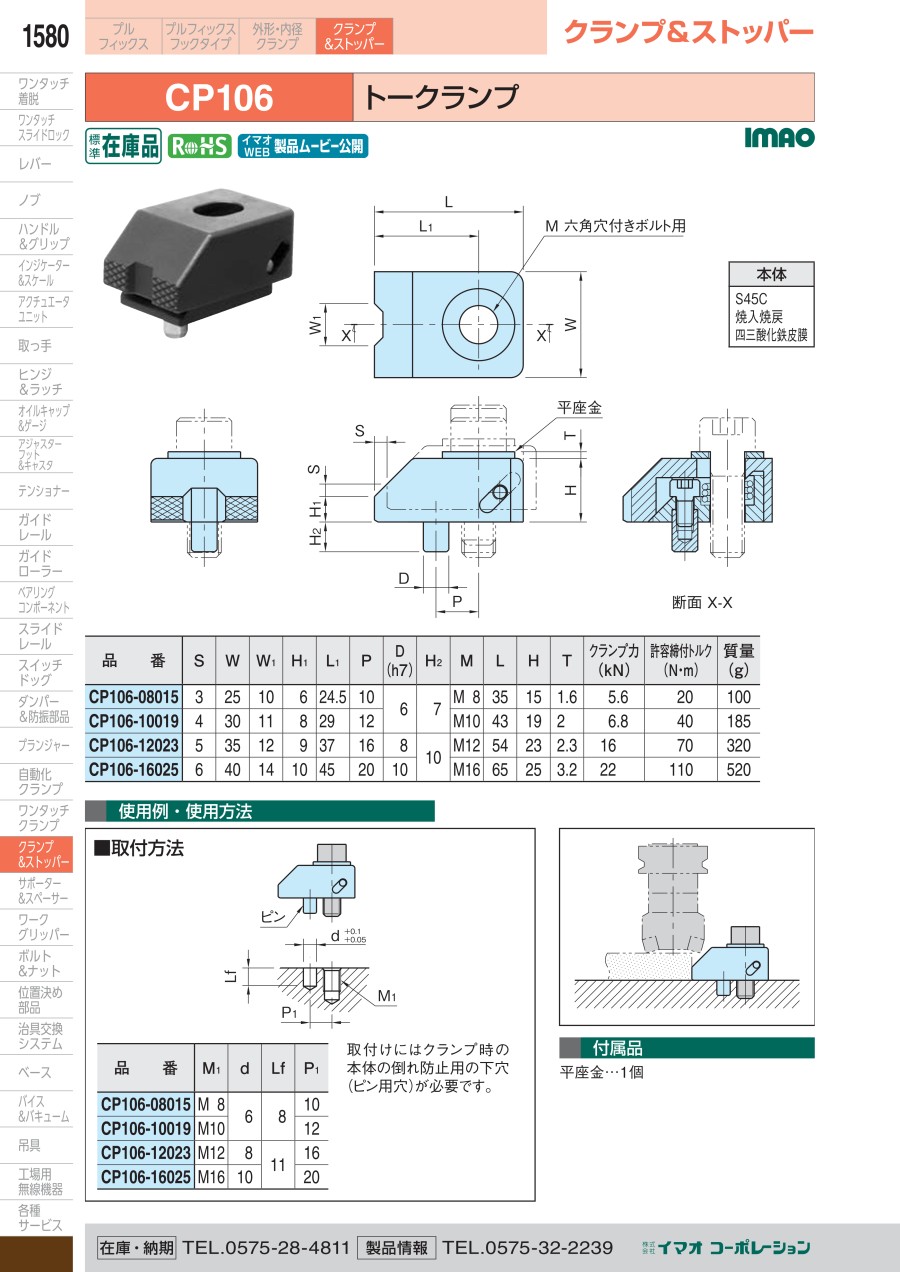

カタログ
