ホールドダウンストッパー（ダブルタイプ）（KPHS）
- 通常単価(税別)
- 9,884円～11,618円
- 税込単価
- 10,872円～12,780円
通常出荷日：3日目
【特長】・シンプル&コンパクト設計により、薄物ワークに最適です。・ワークの高さに合わせた選択が...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | 取付ボルト |
|---|---|
| バネ鋼 | SNCM625 |
規格表
| 型番 | H1 | H | 質量（g） |
|---|---|---|---|
| KPHS25110 | 2.5 | 6.5 | 20 |
| KPHS25120 | 7.5 | 10 | 24 |
使用例
■加工寸法
1箇所のクランプの場合はホールドダウンストッパー（ダブルタイプ）をご使用ください。
詳細情報
基本情報
【特長】
・シンプル&コンパクト設計により、薄物ワークに最適です。
・ワークの高さに合わせた選択が可能です。
・3つに分かれた先端チップは特殊形状となっており、中央でワークを押し下げ両サイドがストッパーとなるため、ワークの浮き上がりを防止します。

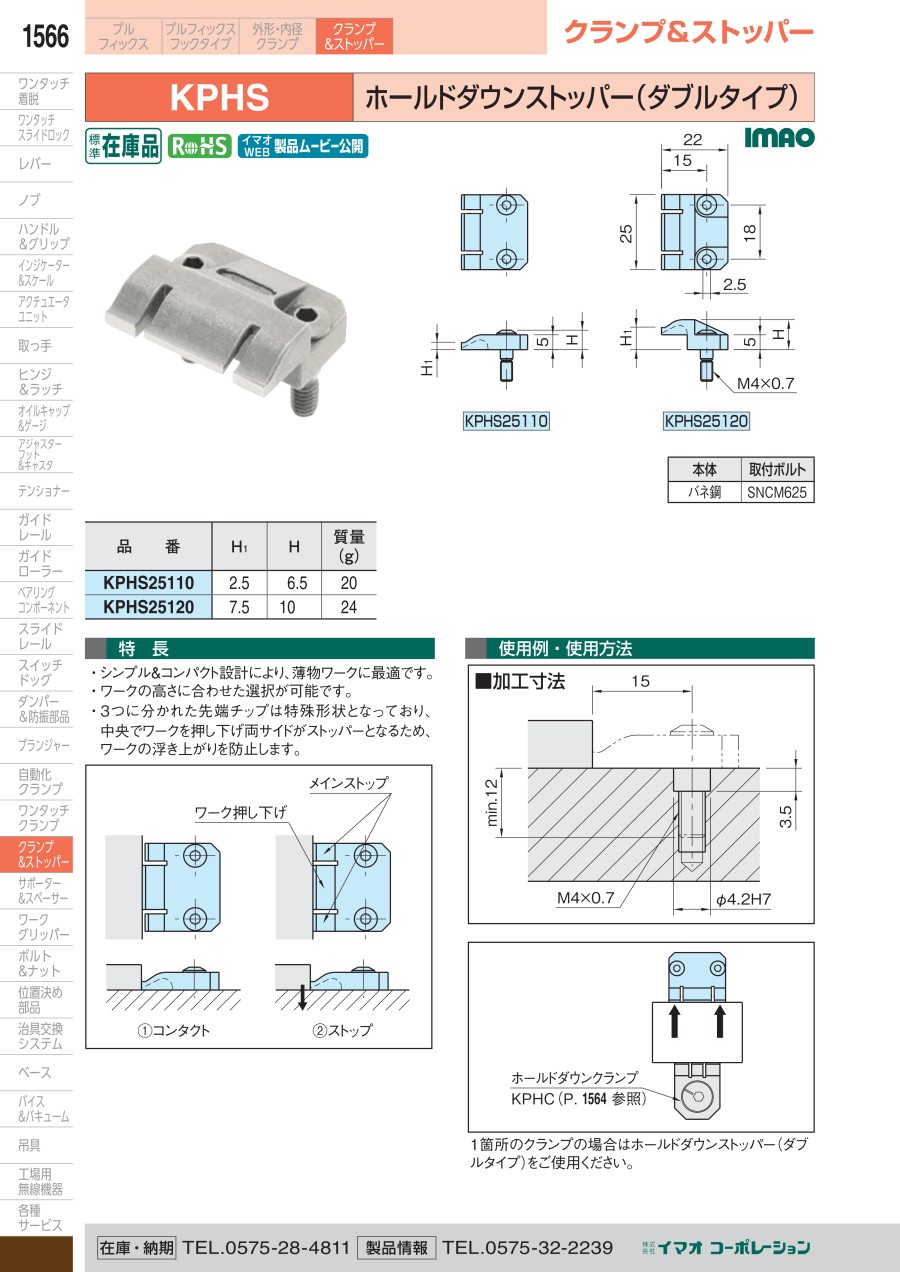

カタログ
