ストップボルト（BJ214）
- 通常単価(税別)
- 2,830円～3,596円
- 税込単価
- 3,113円～3,956円
【特長】低い位置での薄物ワークのストッパーとしてご使用ください。六角穴付き止め...
詳細情報を確認する- 本体材質
- S45C
- 本体表面処理
- 四三酸化鉄皮膜
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
【本体仕様】
- S45C
- 焼入焼戻
- 四三酸化鉄皮膜
規格表
| 型番 | M1 | L1 | H1 | H | W | M | L | M2 | P | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| BJ214-08001 | M6×1 | 30 | 7 | 13 | 19 | M8×1.25 | 10 | M5×0.8-12L | 7 | 40 |
| BJ214-10001 | M8×1.25 | 40 | 8.5 | 16.5 | 22 | M10×1.5 | 12 | 8 | 75 | |
| BJ214-12001 | M10×1.5 | 50 | 11 | 21 | 24 | M12×1.75 | 15 | M6×1-20L | 9 | 120 |
| BJ214-16001 | M12×1.75 | 60 | 12 | 23 | 30 | M16×2 | 20 | 12 | 210 |
使用例
使用方法
【固定方法】
（1）本体をネジ穴に最後までねじ込む。
（2）本体をねじ戻しストッパーの方向を決める。
（3）六角穴付き止めネジを締付けて回転防止をする。
薄物ワークのストッパーとして
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,830円 ( 3,113円 ) | 在庫品1日目当日出荷可能 |
3,372円 ( 3,709円 ) | 3日目 |
3,480円 ( 3,828円 ) | 3日目 |
3,596円 ( 3,956円 ) | 3日目 |

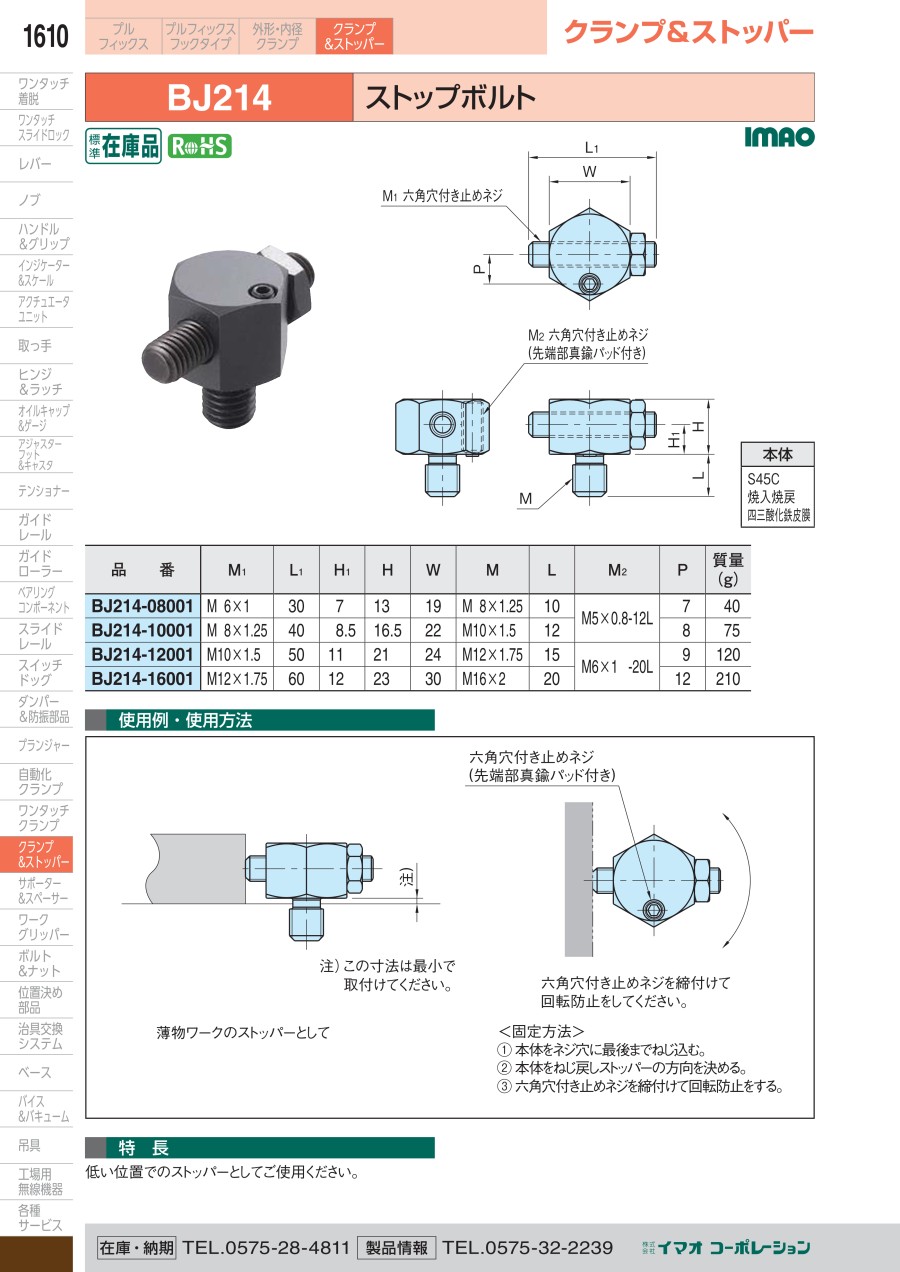

カタログ
