イマオコーポレーション

スプリングストップ（SSB、SSF、SST）

Name: スプリングストップ（SSB、SSF、SST）
Brand: イマオコーポレーション
SKU: 221005489191
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,746円～10,392円

税込単価: 4,121円～11,431円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

コンパクトトークランプ（CP133）

通常価格(税別)： 3,197円 (税込価格：3,517円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

コンパクトサイドクランプ（CP134）

通常価格(税別)： 3,397円 (税込価格：3,737円)

通常出荷日：在庫品1日目

【特長】・ピンがスプリングにより動作しますので、ワークを仮止めできます。・ワー...

詳細情報を確認する

本体材質
アルミ合金（AC2B相当）
ピン材質
SUM23相当

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SSB（ボタンタイプ）

SSF（フラットタイプ）

SSF-M5

SST（タングタイプ）

製品仕様

本体

アルミ合金（AC2B相当）ナチュラル

ピン

SUM23相当
浸炭焼入
亜鉛メッキ
SSF-M5、SST-M5：SUS630 H900

ピン形状

SSB
ピン先端はR形状ですので、黒皮面のクランプに適しています。

SSF、SST
・薄いワークのクランプに適しています。
・先端テーパー部はワークの着脱を容易にします。

規格表

型番	S	L₁	W	H₁	d	L₃	P	H₂	H₃	L₄	荷重（N）最小～最大	L₂	D	W₂	H	W₁	W₃	H₄	H₅	質量
SSB-M3	3.1	17.5	24	10.3	3.5	8.9	16.7	5.6	5.6	3	14～90	15	9.5	-	-	-	-	-	-	15
SSB-M5	4.7	25.4	38	15.9	5.1	13.7	28.6	7.9	7.1	3	14～140	22	14.3	-	-	-	-	-	-	50
SSB-M6	6.3	34.9	51	22.2	6.5	17.5	38.1	11.1	7.9	4.5	45～227	30	20.6	-	-	-	-	-	-	115
SSF-M3	3.1	17.5	24	10.3	3.5	8.9	16.7	5.6	5.6	3	14～90	16.7	19.1	-	15	4.8	-	-	-	20
SSF-M5	4.7	25.4	38	15.9	5.1	13.7	28.6	7.9	7.1	3	14～140	23	22	-	22	6.3	-	-	-	65
SSF-M6	6.3	34.9	51	22.2	6.5	17.5	38.1	11.1	7.9	4.5	45～227	33.3	38.1	-	30	9.5	-	-	-	165
SST-M3	3.1	17.5	24	10.3	3.5	8.9	16.7	5.6	5.6	3	14～90	16.7	-	16	22.2	4.8	6.4	11.1	6	20
SST-M5	4.7	25.4	38	15.9	5.1	13.7	28.6	7.9	7.1	3	14～140	23	-	22	28.6	6.3	9.5	14.3	6.7	65
SST-M6	6.3	34.9	51	22.2	6.5	17.5	38.1	11.1	7.9	4.5	45～227	33.3	-	32	38.1	9.5	12.7	19.1	8.3	165

使用例

使用方法

注意・禁止事項

SSTタイプをプレートで使用される際は、タング部用の溝加工が必要です。

型番リスト

表示件数

型番

ストローク（S)

(mm)

荷重（N）最小～最大

(mm)

仕様

RoHS?

最小発注数量

3.1	14～90	15	9.5	-	ボタンタイプ	10	1個
4.7	14～140	22	14.3	-	ボタンタイプ	10	1個
6.3	45～227	30	20.6	-	ボタンタイプ	10	1個
3.1	14～90	16.7	19.1	-	フラットタイプ	10	1個
4.7	14～140	23	22	-	フラットタイプ	10	1個
6.3	45～227	33.3	38.1	-	フラットタイプ	10	1個
3.1	14～90	16.7	-	16	タングタイプ	10	1個
4.7	14～140	23	-	22	タングタイプ	10	1個
6.3	45～227	33.3	-	32	タングタイプ	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,746円 ( 4,121円 )	在庫品1日目当日出荷可能
5,547円 ( 6,102円 )	3日目
7,026円 ( 7,729円 )	3日目
8,648円 ( 9,513円 )	3日目
9,468円 ( 10,415円 )	在庫品1日目当日出荷可能
10,392円 ( 11,431円 )	3日目
5,634円 ( 6,197円 )	在庫品1日目当日出荷可能
6,942円 ( 7,636円 )	在庫品1日目当日出荷可能
8,661円 ( 9,527円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ピンがスプリングにより動作しますので、ワークを仮止めできます。
・ワークに合わせて、3タイプのピン形状よりお選びください。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

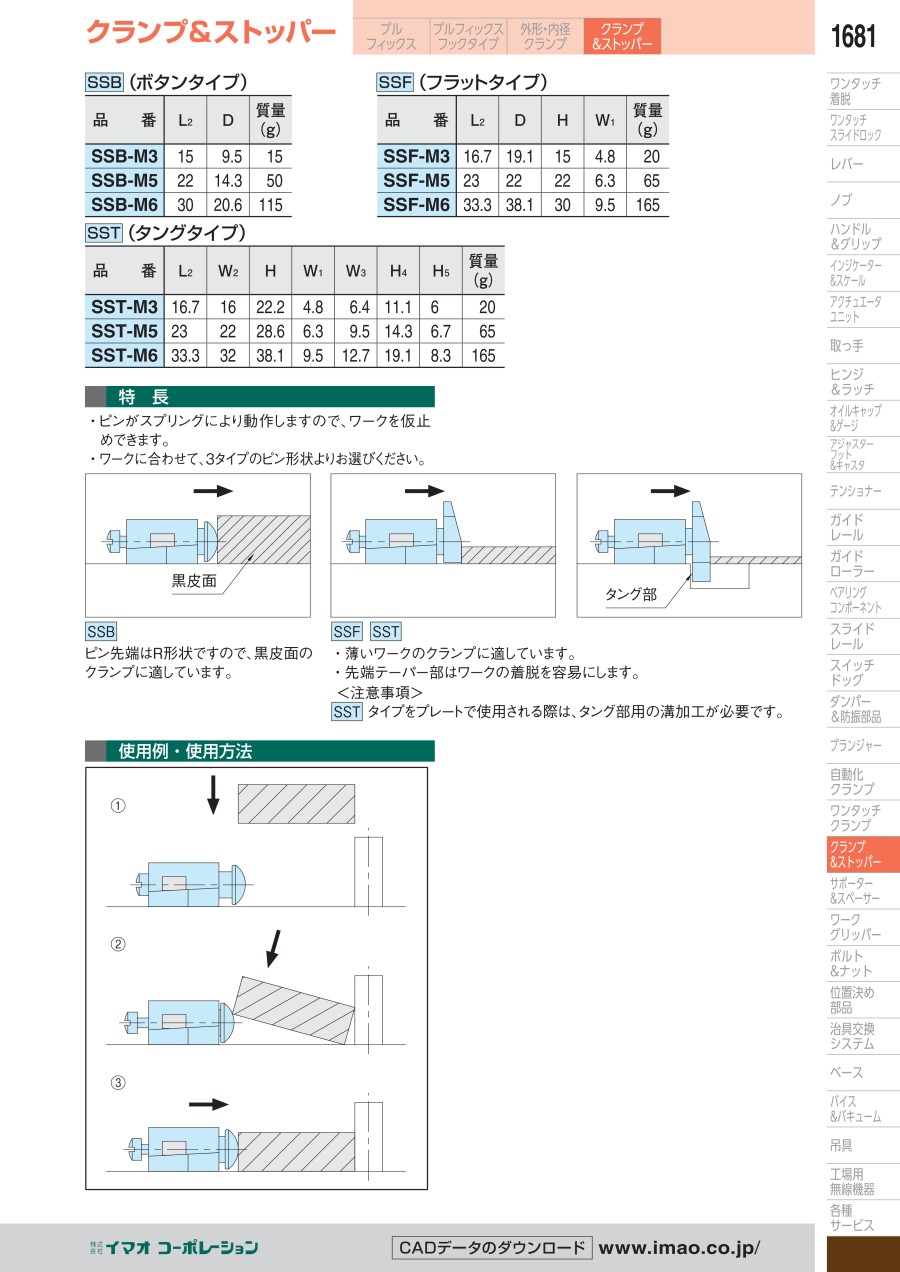

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
