イマオコーポレーション

ホールドダウンクランプ（KPHC）

ホールドダウンクランプ（KPHC）
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

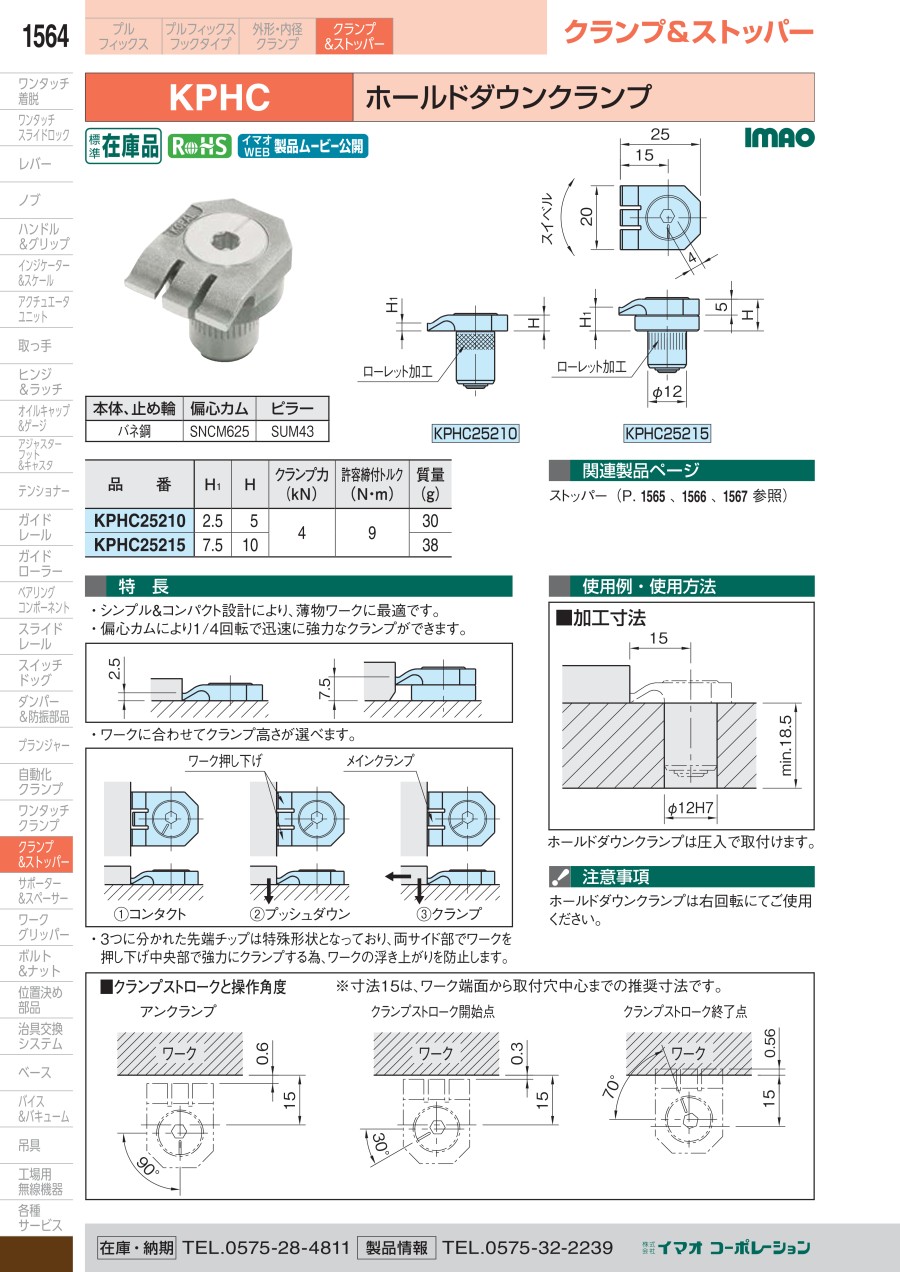

ホールドダウンクランプ（KPHC） 外形図

KPHC25210／KPHC25215

製品仕様

  • 本体、止め輪：ばね鋼
  • 偏心カム：SNCM625
  • ピラー：SUM43
型番クランプ力
（kN）		許容締付トルク
（N・m）		質量
（g）
KPHC252104930
KPHC2521538

クランプストロークと操作角度

ホールドダウンクランプ（KPHC） 関連画像

※寸法15は、ワーク端面から取付穴中心までの推奨寸法です。

規格表

型番H1H
KPHC252102.55
KPHC252157.510

注意・禁止事項

ホールドダウンクランプは右回転にてご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    KPHC25210
    KPHC25215

    先端高さ H₁

    		RoHS?最小発注数量
    2.5
    10
    1個
    7.5
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    12,899円
    ( 14,189円 )
    3日目
    12,665円
    ( 13,932円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・シンプル&コンパクト設計により、薄物ワークに最適です。
    ・偏心カムにより1/4回転で迅速に強力なクランプができます。
    ・ワークに合わせてクランプ高さが選べます。
    ・3つに分かれた先端チップは特殊形状となっており、両サイド部でワークを押し下げ中央部で強力にクランプする為、ワークの浮き上がりを防止します。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
