ポイントクランプ（BJ112）
- 通常単価(税別)
- 9,529円～23,051円
- 税込単価
- 10,482円～25,356円
イマオコーポレーション 横押しクランプ ポイントクランプ（BJ112）
詳細情報を確認する
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜
- ボルト：SCM435、焼入焼戻、四三酸化鉄皮膜
規格表
| 型番 | M1 | H1 | H2 | W | H | L | θ | M | P | H3 | H4 | H5 | クランプ力 （kN） | 許容締付 トルク （N・m） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ112-08025 | M8×1.25-50L | 45 | 30 | 45 | 55 | 20 | 3° | M8 | 25 | 20 | 18 | 7 | 15.6 | 25 | 0.45 |
| BJ112-16050 | M16×2-80L | 75 | 50 | 85 | 90 | 33 | 5° | M16 | 50 | 33 | 27 | 10 | 62.3 | 200 | 2.3 |
使用例
使用方法

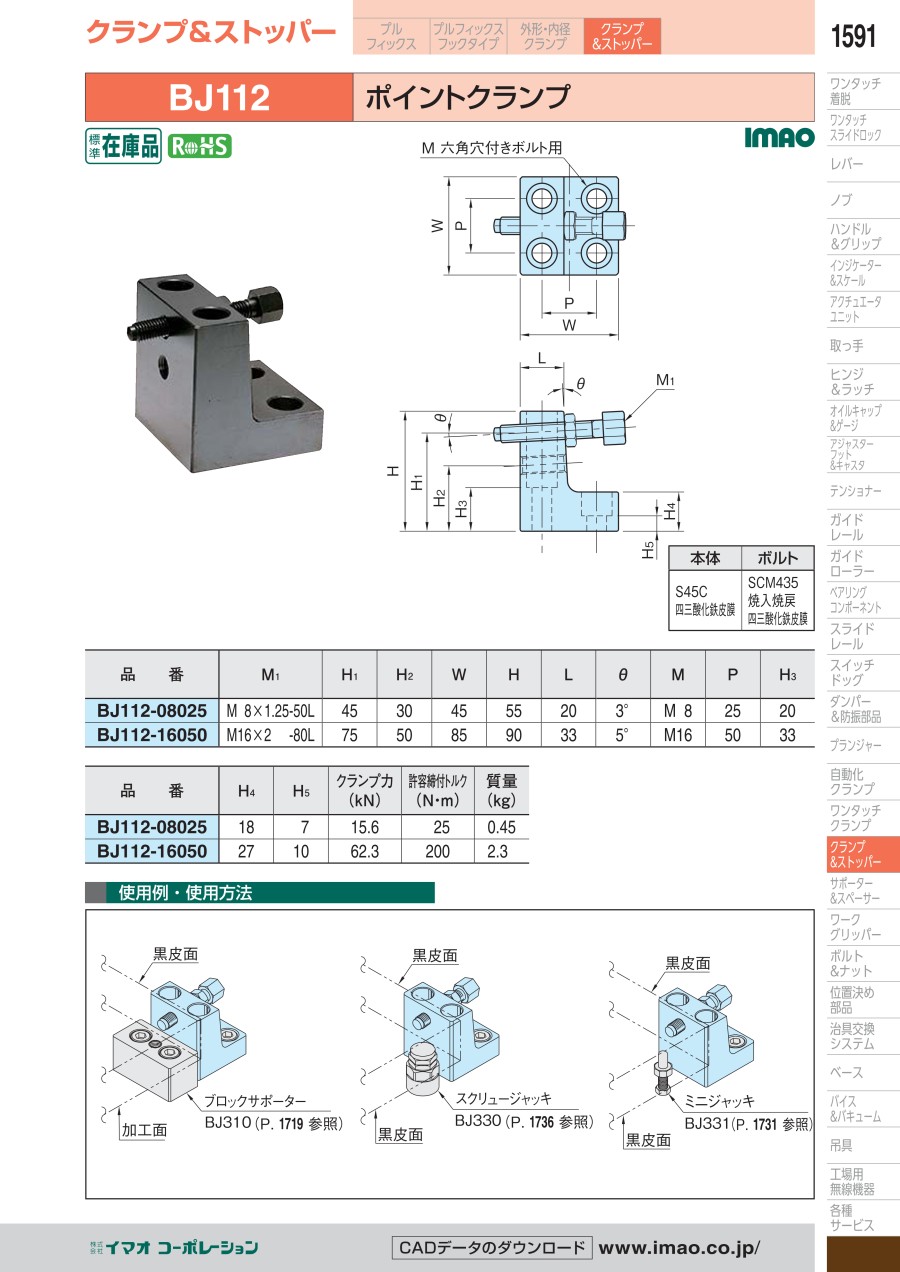

カタログ
