ワイドジョーサイドクランプ（CP102）
- 通常単価(税別)
- 37,788円～51,737円
- 税込単価
- 41,567円～56,911円
通常出荷日：3日目
【使用例・使用方法】・口金がスイベルし、黒皮ワークにフィットします。・口金は交換可能です。交換は六角穴...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜
- アーム：S45C、焼入焼戻、四三酸化鉄皮膜
- 口金：SKH51、焼入焼戻、四三酸化鉄皮膜
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （kg） | 口金品番 |
|---|---|---|---|---|
| CP102-08040 | 15 | 25 | 0.55 | HSE-9126-SS |
| CP102-10050 | 27 | 50 | 1 | HSE-9166-SS |
| CP102-12060 | 38 | 90 | 1.69 | HSE-9200-SS |
規格表
| 型番 | A | W1 | L2 | H | W | L | L1 | M1 | H2 | P | M2 | M | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP102-08040 | 5.3 | 12 | 30 | 40 | 45 | 62.5 | 45 | M8 | 31 | 25 | M4×0.7-4L | M8×1.25-35L | 32 |
| CP102-10050 | 7.1 | 16 | 40 | 50 | 55 | 74 | 55 | M10 | 39 | 30 | M10×1.5-40L | 40 | |
| CP102-12060 | 8 | 20 | 45 | 60 | 65 | 91 | 65 | M12 | 47 | 35 | M5×0.8-5L | M12×1.75-50L | 48 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
37,788円 ( 41,567円 ) | 3日目 |
42,282円 ( 46,510円 ) | 3日目 |
51,737円 ( 56,911円 ) | 3日目 |
詳細情報
基本情報
【使用例・使用方法】
・口金がスイベルし、黒皮ワークにフィットします。
・口金は交換可能です。交換は六角穴付きボルトを取外して行ってください。取付けの際は、口金の背面をアームに当て組み付けてください。

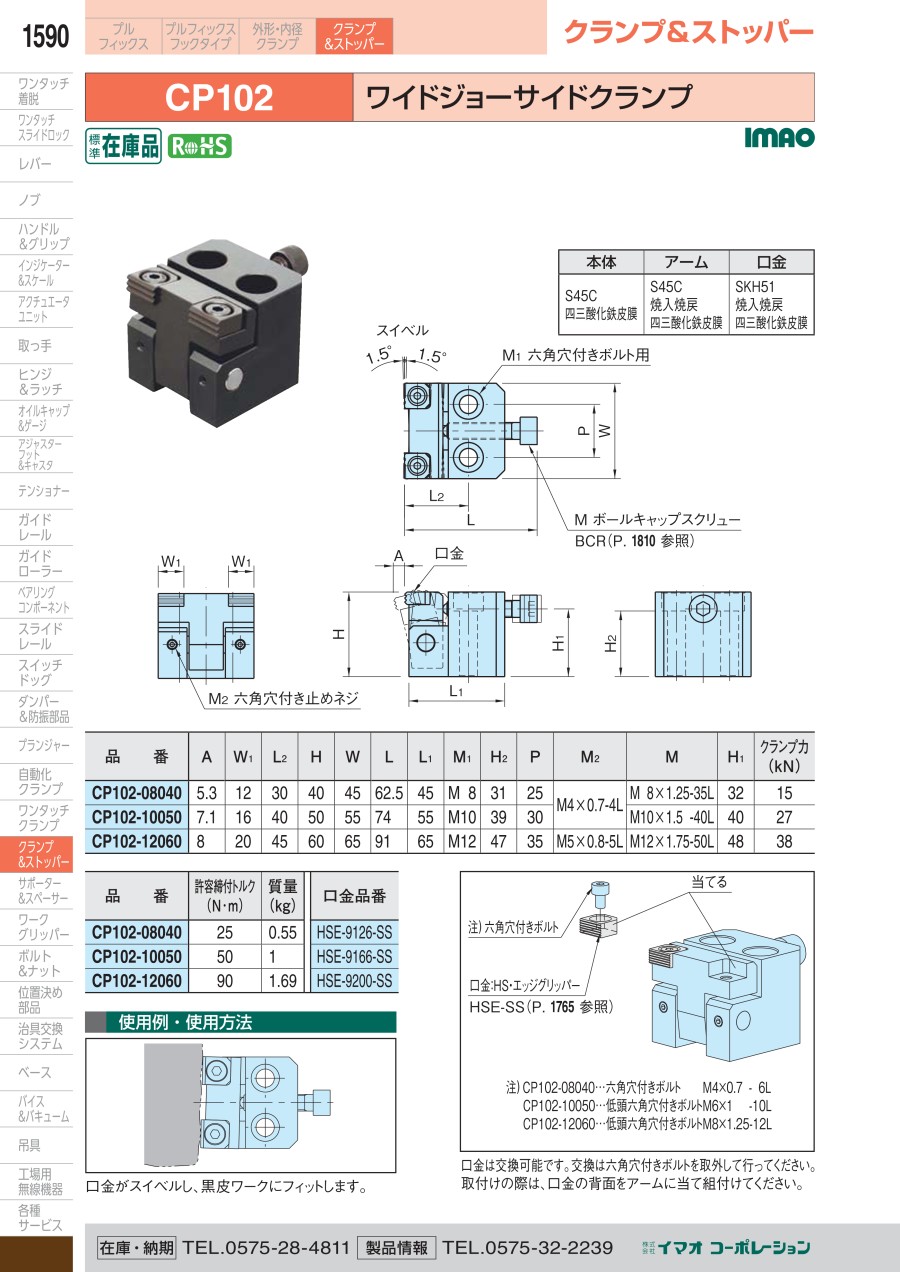

カタログ
