サイドクランプ（CP101）
- 通常単価(税別)
- 25,489円～51,869円
- 税込単価
- 28,038円～57,056円
【使用例・使用方法】・六角穴付きボルトに当たるまでズレ防止ネジを締め込んでくだ...
詳細情報を確認する
未確定：候補が4型番あります。
商品情報
外形図
製品仕様
- 本体：S45C、四三酸化鉄皮膜
- アーム：S45C、焼入焼戻、四三酸化鉄皮膜
- 口金：SKH51、焼入焼戻、四三酸化鉄皮膜
| 型番 | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （kg） | 口金品番 |
|---|---|---|---|---|
| CP101-08040 | 15 | 25 | 0.33 | HSE-9126-SS |
| CP101-10050 | 27 | 50 | 0.66 | HSE-9166-SS |
| CP101-12060 | 38 | 90 | 1.06 | HSE-9200-SS |
| CP101-16080 | 46 | 130 | 2.38 | HSE-9250-SS |
付属品
- 平座金：2個
規格表
| 型番 | S | W2 | L2 | H | W | L | W1 | L1 | d | S1 | H2 | P | M1 | M | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP101-08040 | 5.3 | 12 | 20 | 40 | 50 | 62.5 | 21 | 40 | 8.5 | 6 | 10 | 35 | M4×0.7-10L | M8×1.25-35L | 32 |
| CP101-10050 | 7.1 | 16 | 25 | 50 | 65 | 74 | 27 | 50 | 11 | 8 | 12 | 45 | M4×0.7-12L | M10×1.5-40L | 40 |
| CP101-12060 | 8 | 20 | 30 | 60 | 70 | 91 | 31 | 60 | 13 | 10 | 15 | 50 | M5×0.8-15L | M12×1.75-50L | 48 |
| CP101-16080 | 10.2 | 25 | 40 | 80 | 90 | 115 | 39 | 80 | 17 | 15 | 20 | 65 | M6×1-20L | M16×2-60L | 64 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,489円 ( 28,038円 ) | 3日目 |
29,621円 ( 32,583円 ) | 3日目 |
41,420円 ( 45,562円 ) | 3日目 |
51,869円 ( 57,056円 ) | 3日目 |
詳細情報
基本情報

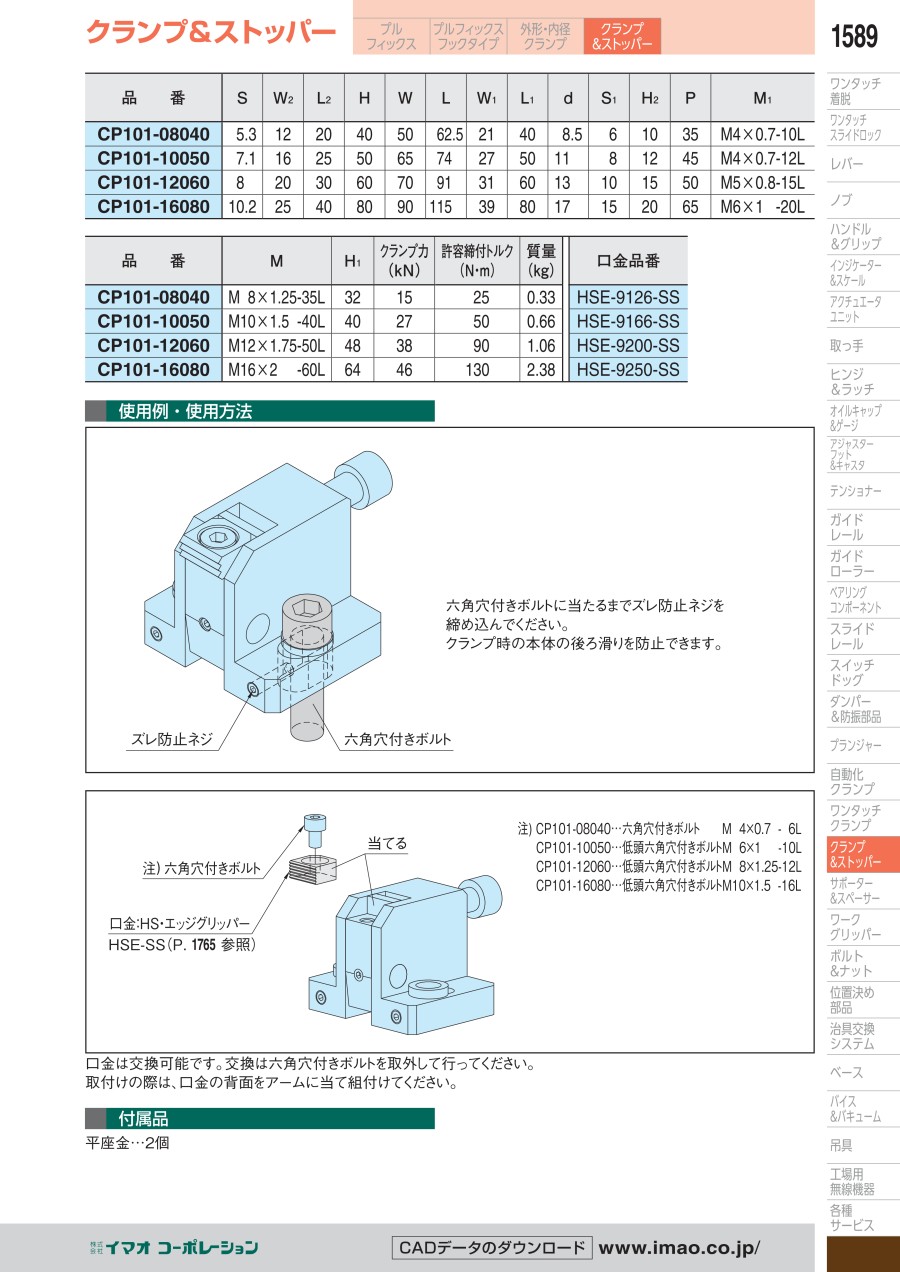

【使用例・使用方法】
・六角穴付きボルトに当たるまでズレ防止ネジを締め込んでください。クランプ時の本体の後ろ滑りを防止できます。
・口金は交換可能です。交換は六角穴付きボルトを取外して行ってください。取付けの際は、口金の背面をアームに当て組み付けてください。
カタログ
商品担当おすすめ
サイドクランプ（CP101）のレビュー
この商品のレビューはありません
