クランプ&ストッパー OKバイス（タップ穴タイプ）（BK2,DK2,FK2）
- 通常単価(税別)
- 25,313円～57,145円
- 税込単価
- 27,844円～62,860円
通常出荷日：3日目～4日目
［特長］・口金にネジ穴が施されていますので、ワークに合ったパッドが取付けられます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 適用ボルト | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） | |
|---|---|---|---|---|---|
| T溝使用時 | ネジ穴使用時 | ||||
| BK2-VT-T | M8-20L | M8-20L | 13 | 20 | 70 |
| DK2-VT-T | M12-30L | M12-25L | 25 | 90 | 200 |
| FK2-VT-T | M16-40L | M16-35L | 54 | 200 | 480 |
【材質】
| 本体 | 口金 | スプリング | サイドプレート |
|---|---|---|---|
| SKD61 焼入焼戻 HRC48～52 | SKD61 焼入焼戻 四三酸化鉄皮膜 HRC30～34 | SUS302 | SUS301 |
規格表
| 型番 | L | W | H | W1 | W2 （-0.05～0） | S | H1 | H2 | L1 | Lf | P | H4 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min. | max. | L max.時 | L min.時 | T溝使用時 | ネジ穴使用時 | ||||||||||
| BK2-VT-T | 33 | 37 | 29 | 15 | 21 | - | 1 | 2.5 | 4 | 10 | 16 | 16 | 4 | 12 | 7.5 |
| DK2-VT-T | 46 | 53 | 41 | 22 | 30 | 28 | 2 | 4 | 5 | 14 | 25 | 20 | 7 | 18 | 11 |
| FK2-VT-T | 61 | 70 | 56 | 29 | 42 | 40 | 3 | 5 | 8 | 19 | 32 | 27 | 26 | 14.5 | |
商品特長詳細
（1）コンパクトに設計されたバイスなので加工エリアを最大限に活用でき、小物加工物の多数個取りに最適です。
（2）1回の操作で2個の加工物のクランプおよびアンクランプを同時に行うことができます。
（3）中央のクサビ部のボルト穴は長穴仕様ですので、締付け時には2個の加工物に対して中心より均一な締付け力を与えることができます。
（4）クサビ部と口金部はV溝で接触しており、横ずれ防止機構ですので、側面加工時に横ずれする心配はありません。

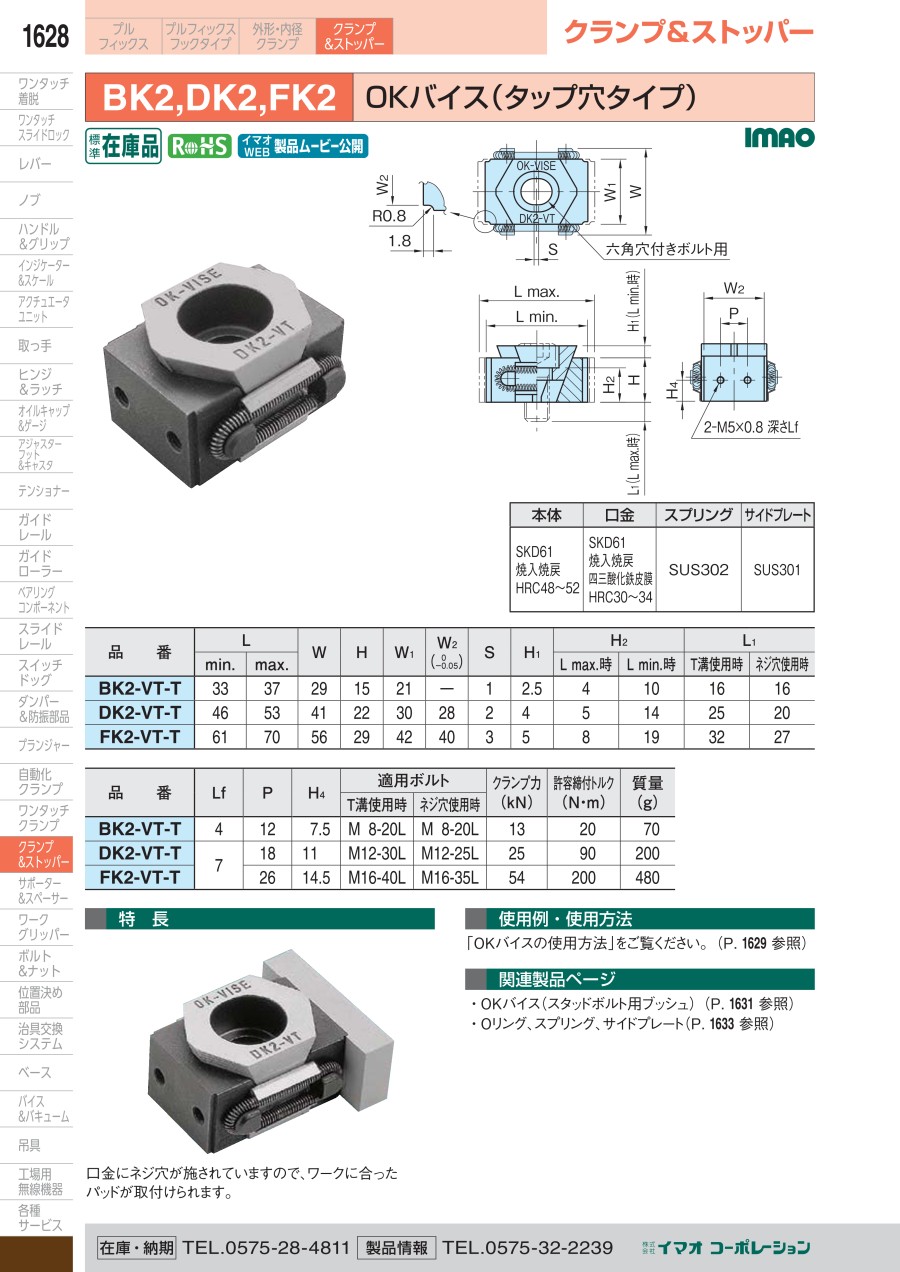

カタログ
