OKバイス（シングルタイプ,SUS製）（BK2-VT-SS）
- 通常単価(税別)
- 18,316円
- 税込単価
- 20,148円
[特長]・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、...
詳細情報を確認する- 種類
- 本体
- クランプ力 (kN)
- 15
- 適用ボルト（T溝使用時）
- M8-20L
- 適用ボルト（ネジ穴使用時）
- M8-20L
BK2-VT-SSの仕様・寸法情報
商品情報
外形図
製品仕様
| 材質 | 適用ボルト | クランプ力 （kN） | 許容締付トルク （N・m） | 質量 （g） | |||
|---|---|---|---|---|---|---|---|
| 本体、口金 | スプリング | サイドプレート | T溝使用時 | ネジ穴使用時 | |||
| SUS416 HRC48～52 | SUS302 | SUS301 | M8-20L | M8-20L | 15 | 26 | 55 |
規格表
| 型番 | L | H2 | L1 | |||
|---|---|---|---|---|---|---|
| min. | max. | L max.時 | L min.時 | T溝使用時 | ネジ穴使用時 | |
| BK2-VT-SS | 27 | 31 | 4 | 10 | 16 | 16 |
詳細情報
基本情報
[特長]
・V型クサビは、クサビの倍力作用により、六角レンチによる締付けのみで、強いクランプ力を容易に得る事ができます。
・締付け後は、両口金の反力が一体となりV型クサビにかかる為、口金が肉薄にもかかわらず強度と耐久力を維持する事ができます。

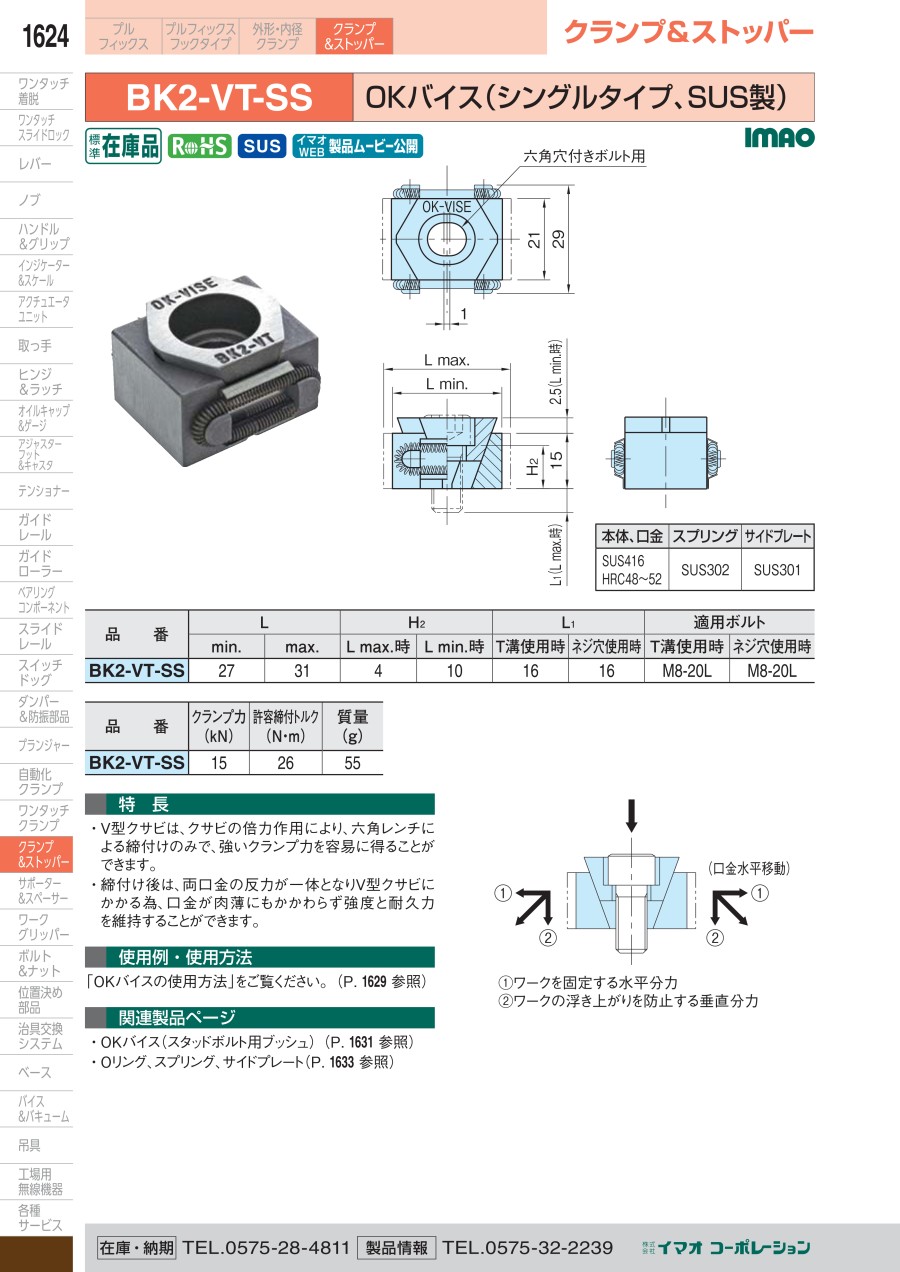

カタログ
