遠隔ジャッキ（CP300）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 30,862円～39,952円
- 税込単価
- 33,948円～43,947円
・延長バー等を別作して頂くことにより、遠隔操作でご使用できます。・延長バーには...
詳細情報を確認する- 種類
- 本体
- 本体材質
- S45C/四三酸化鉄皮膜
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が3型番あります。
商品情報
外形図
※ノブを右回転させるとシャフトが上昇します。
※ノブを左回転させて、シャフトを押すと降下します。
製品仕様
材質
| 本体・蓋 | シャフト・ピン | ボルト | ノブ |
|---|---|---|---|
| S45C 四三酸化鉄皮膜 | SK95 焼入焼戻 四三酸化鉄皮膜 | S45C 焼入焼戻 四三酸化鉄皮膜 | FC200 クロムメッキ |

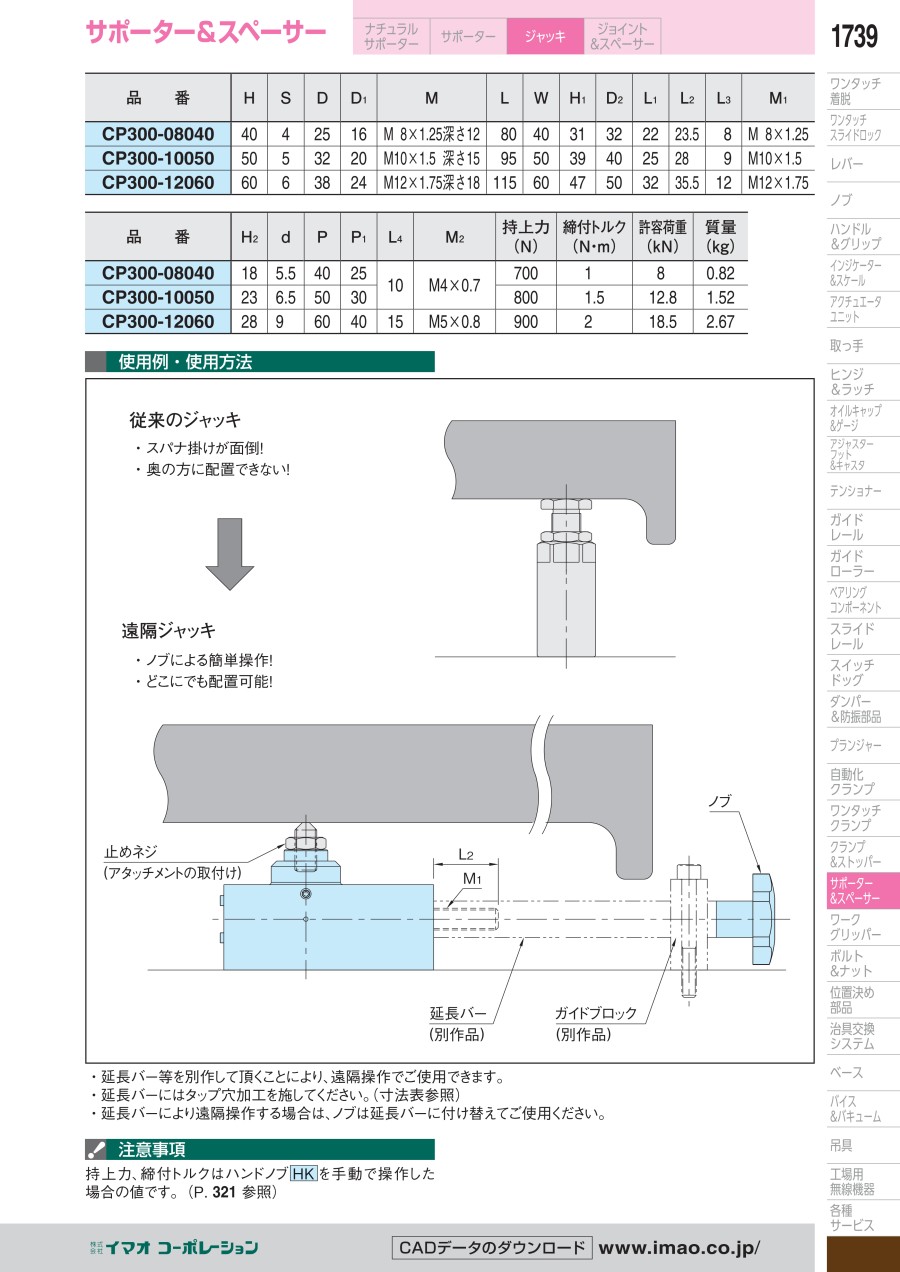

規格表
| 型番 | H | S | D | D1 | M | L | W | H1 | D2 | L1 | L2 | L3 | M1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CP300-08040 | 40 | 4 | 25 | 16 | M 8×1.25深さ12 | 80 | 40 | 31 | 32 | 22 | 23.5 | 8 | M 8×1.25 |
| CP300-10050 | 50 | 5 | 32 | 20 | M10×1.50深さ15 | 95 | 50 | 39 | 40 | 25 | 28 | 9 | M10×1.50 |
| CP300-12060 | 60 | 6 | 38 | 24 | M12×1.75深さ18 | 115 | 60 | 47 | 50 | 32 | 35.5 | 12 | M12×1.75 |
| 型番 | H2 | d | P | P1 | L4 | M2 | 持上力 （N） | 締付トルク （N・m） | 許容荷重 （kN） | 質量 （kg） |
|---|---|---|---|---|---|---|---|---|---|---|
| CP300-08040 | 18 | 5.5 | 40 | 25 | 10 | M4×0.7 | 700 | 1 | 8 | 0.82 |
| CP300-10050 | 23 | 6.5 | 50 | 30 | 800 | 1.5 | 12.8 | 1.52 | ||
| CP300-12060 | 28 | 9 | 60 | 40 | 15 | M5×0.8 | 900 | 2 | 18.5 | 2.67 |
使用例
・ 延長バー等を別作して頂くことにより、遠隔操作でご使用できます。
・ 延長バーにはタップ穴加工を施してください。（寸法表参照）
・ 延長バーにより遠隔操作する場合は、ノブは延長バーに付け替えてご使用ください。
注意・禁止事項
持上力、締付トルクはハンドノブHKを手動で操作した場合の値です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
30,862円 ( 33,948円 ) | 在庫品1日目当日出荷可能 |
34,680円 ( 38,148円 ) | 3日目 |
39,952円 ( 43,947円 ) | 3日目 |
詳細情報
基本情報
・延長バー等を別作して頂くことにより、遠隔操作でご使用できます。
・延長バーにはタップ穴加工を施してください。（寸法表参照）
・延長バーにより遠隔操作する場合は、ノブは延長バーに付け替えてご使用ください。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
カタログ
商品担当おすすめ
遠隔ジャッキ（CP300）のレビュー
塗装の治具に使用
4
4.02018/08/31
塗装の治具に使用しています。イマオの同じようなジャッキも試しましたが、価格と、遠くから回して締めて上げられる点がよかった...もっと読む
0人が参考にしています。
