イマオコーポレーション

スクリュージャッキ（BJ330）

スクリュージャッキ（BJ330）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
5,260円～8,453円
税込単価
5,786円～9,298円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ジャッキボルト（BJ332）

イマオコーポレーション

ジャッキボルト（BJ332）
4
通常価格(税別)： 1,484円 (税込価格：1,632円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

遠隔ジャッキ（CP300）

イマオコーポレーション

遠隔ジャッキ（CP300）
4
通常価格(税別)： 30,862円 (税込価格：33,948円)

通常出荷日：在庫品1日目

［特長］・ワーク形状に合わせたBJ733スクリュージャッキ用チップをご利用くだ...

詳細情報を確認する
  • 種類
    本体
  • 本体材質
    S45C/四三酸化鉄皮膜

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が10型番あります。
数量：

商品情報

外形図

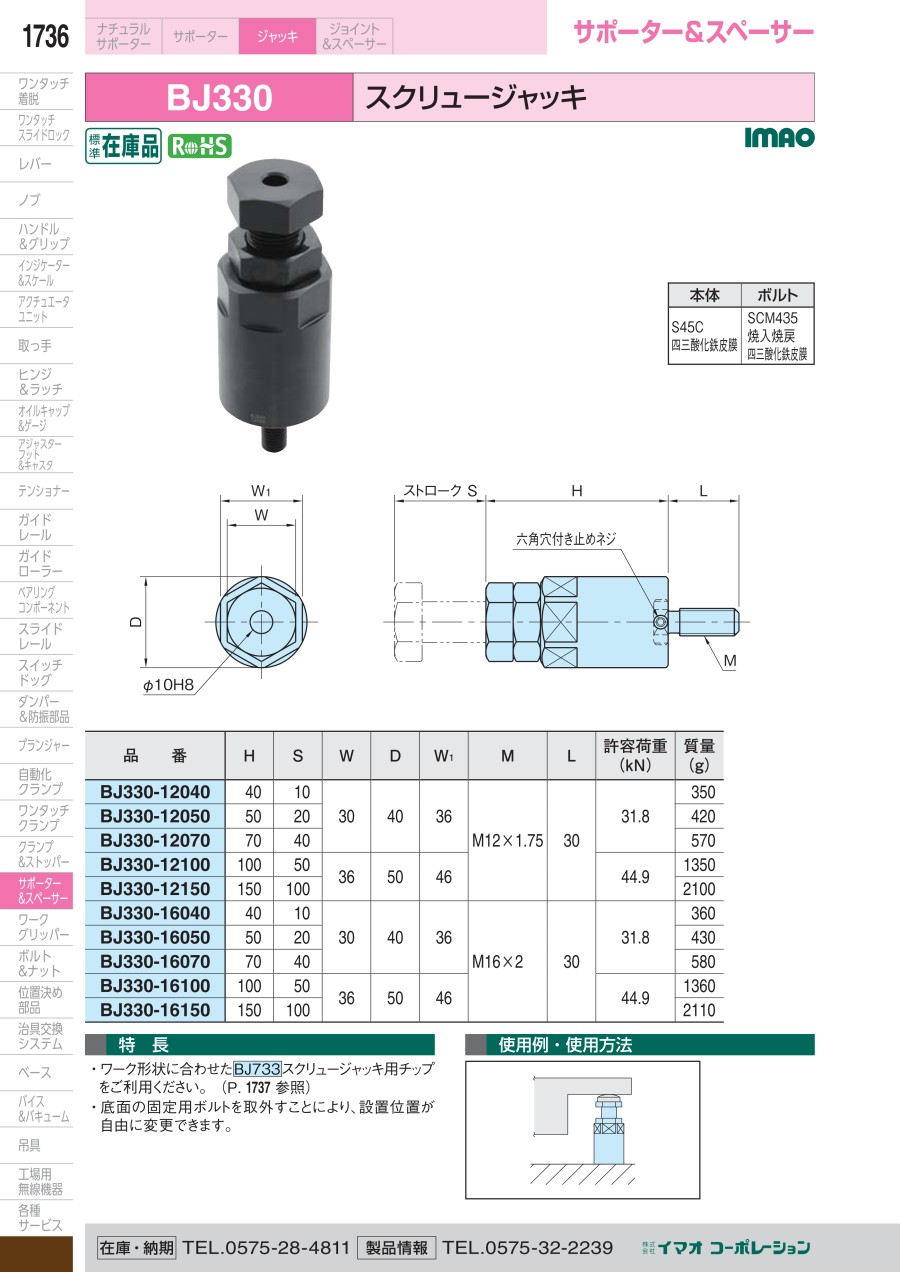

スクリュージャッキ（BJ330） 外形図

製品仕様

材質

本体ボルト
S45C
四三酸化鉄皮膜		SCM435
焼入焼戻
四三酸化鉄皮膜

規格表

型番HSWDW1ML許容荷重
（kN）		質量
（g）
BJ330-120404010304036M12×1.753031.8350
BJ330-120505020420
BJ330-120707040570
BJ330-121001005036504644.91350
BJ330-121501501002100
BJ330-160404010304036M16×2.003031.8360
BJ330-160505020430
BJ330-160707040580
BJ330-161001005036504644.91360
BJ330-161501501002110

使用例

スクリュージャッキ（BJ330） 使用例

商品特長詳細

・ワーク形状に合わせた BJ733 スクリュージャッキ用チップをご利用ください。
・底面の固定用ボルトを取外す事により、設置位置が自由に変更できます。

型番リスト

表示件数
  • 1
    • 型番
    BJ330-12040
    BJ330-12050
    BJ330-12070
    BJ330-12100
    BJ330-12150
    BJ330-16040
    BJ330-16050
    BJ330-16070
    BJ330-16100
    BJ330-16150

    許容荷重

    (kN)

    高さH

    (mm)

    ストロークS

    (mm)

    ねじ径M

    (mm)

    		RoHS?最小発注数量
    31.8
    40
    10
    M12×1.75
    10
    1個
    31.8
    50
    20
    M12×1.75
    10
    1個
    31.8
    70
    40
    M12×1.75
    10
    1個
    44.9
    100
    50
    M12×1.75
    10
    1個
    44.9
    150
    100
    M12×1.75
    10
    1個
    31.8
    40
    10
    M16×2
    10
    1個
    31.8
    50
    20
    M16×2
    10
    1個
    31.8
    70
    40
    M16×2
    10
    1個
    44.9
    100
    50
    M16×2
    10
    1個
    44.9
    150
    100
    M16×2
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,497円
    ( 6,047円 )
    4日目
    5,544円
    ( 6,098円 )
    在庫品1日目当日出荷可能
    6,397円
    ( 7,037円 )
    在庫品1日目当日出荷可能
    6,726円
    ( 7,399円 )
    在庫品1日目当日出荷可能
    7,997円
    ( 8,797円 )
    3日目
    5,260円
    ( 5,786円 )
    在庫品1日目当日出荷可能
    5,397円
    ( 5,937円 )
    3日目
    6,488円
    ( 7,137円 )
    在庫品1日目当日出荷可能
    6,997円
    ( 7,697円 )
    在庫品1日目当日出荷可能
    8,453円
    ( 9,298円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ［特長］
    ・ワーク形状に合わせたBJ733スクリュージャッキ用チップをご利用ください。（P.579 参照）
    ・底面の固定用ボルトを取外す事により、設置位置が自由に変更できます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    スクリュージャッキ（BJ330）のレビュー
    5平均満足度：5.01件のレビュー
    高さ調整治具
    5
    満足度：5.02021/01/15
    ワークの高さを調整する加工治具に使用してます 何度か使用してますが、ネジ穴一つあればつけられるので楽です シンプルで剛性...もっと読む
    0人が参考にしています。
    1件全て見る
